前言

常见的K8S按照部署方式：

●Minikube

Minikube是一个工具，可以在本地快速运行一个单节点微型K8S，仅用于学习、预览K8S的一些特性使用。
部署地址：https://kubernetes.io/docs/setup/minikube

●Kubeadmin

Kubeadmin也是一个工具，提供kubeadm init和kubeadm join，用于快速部署K8S集群，相对简单。
https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm

●二进制安装部署

生产首选，从官方下载发行版的二进制包，手动部署每个组件和自签TLS证书，组成K8S集群，新手推荐。
https://github.com/kubernetes/kubernetes/releases

一、实验环境

         考虑到电脑性能，我将etcd部署在master和node节点上，并且我这边只搭建两个node节点

主机	IP地址
K8s集群master01	192.168.166.11
K8s集群node01	192.168.166.11
K8s集群node02	192.168.166.11
etcd集群节点1	192.168.166.11
etcd集群节点2	192.168.166.12
etcd集群节点3	192.168.166.13

二、操作系统初始化配置

#关闭防火墙
systemctl stop firewalld
systemctl disable firewalld
#-X清除自定义的规则
iptables -F && iptables -t nat -F && iptables -t mangle -F && iptables -X#关闭selinux
setenforce 0
sed -i 's/enforcing/disabled/' /etc/selinux/config#关闭swap
swapoff -a
sed -ri 's/.*swap.*/#&/' /etc/fstab #根据规划设置主机名
hostnamectl set-hostname master01
hostnamectl set-hostname node01
hostnamectl set-hostname node02#在master添加hosts
cat >> /etc/hosts << EOF
192.168.166.11 master01
192.168.166.12 node01
192.168.166.13 node02
EOF#调整内核参数
cat > /etc/sysctl.d/k8s.conf << EOF
#开启网桥模式，可将网桥的流量传递给iptables链
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
#关闭ipv6协议
net.ipv6.conf.all.disable_ipv6=1
net.ipv4.ip_forward=1
EOFsysctl --system#时间同步
yum install ntpdate -y
ntpdate time.windows.com

三、部署 docker引擎

#所有 node 节点部署docker引擎
#如果想要让master节点也能创建pod，也可以安装docker
yum install -y yum-utils device-mapper-persistent-data lvm2
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum install -y docker-ce docker-ce-cli containerd.iomkdir /etc/docker
cat > /etc/docker/daemon.json <<EOF
{"registry-mirrors": ["https://docker.m.daocloud.io", "https://docker.1panel.live"],"exec-opts": ["native.cgroupdriver=systemd"],"log-driver": "json-file","log-opts": {"max-size": "1g", "max-file": "3"}
}
EOFsystemctl start docker.service
systemctl enable docker.service docker info | grep "Cgroup Driver"
Cgroup Driver: systemd

四、部署 etcd 集群

        etcd是Coreos团队于2013年6月发起的开源项目，它的目标是构建一个高可用的分布式键值（key-value）数据库。etcd内部采用rart协议作为致性算法，etcd是go语言编写的。

etcd作为服务发现系统，有以下的特点：

• 简单：安装配置简单，而且提供了HTTPAPI进行交互，使用很简单安全：支持SSL证书验证
• 快速：单实例支持每秒2k+读操作
• 可靠：采用raft算法，实现分布式系统数据的可用性和一致性

        etcd 目前默认使用2379端口提供HTTPAPI服务，2380端口和peer通信（这两个端口已经被IANA（互联网数字分配机构）官方预留给etcd）。

        即etcd默认使用2379端口对外为客户端提供通讯，使用端口2380来进行服务器间内部通讯。

        etcd在生产环境中一般推荐集群方式部著。由于etcd的leader选举机制，要求至少为3台或以上的奇数台。

4.1 准备签发证书环境

        CFSSL是CloudFlare公司开源的一款PKI/TLS工具。CFSSL包含一个命令行工具和一个用于签名、验证和捆绑TLS证书的HTTPAPI服务。使用Go语言编写。

        CFSSIL使用配置文件生成证书，因此自签之前，需要生成它识别的json格式的配置文件，CFSSL提供了方便的命令行生成配置文件。

        CFSSL用来为etcd提供TLS证书，它支持签三种类型的证书：

1. client 证书，服务端连接客户端时携带的证书，用于客户端验证服务端身份，如kube-apiserver 访问 etcd；
2. server证书，客户端连接服务端时携带的证书，用于服务端验证客户端身份，如etcd对外提供服务；
3. peer证书，相互之间连接时使用的证书，如etcd节点之间进行验证和通信。

这里为了方便全部都使用同一套证书认证，生产环境中一般不这样使用。

4.2 准备cfssl证书生成工具

在master01节点上操作

linux下载两种方式：

wget 源URL地址 [-o 指定路径]

curl -L 源URL地址 -o 指定路径

#准备cfssl证书生成工具
wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64 -O /usr/local/bin/cfssl
wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64 -O /usr/local/bin/cfssljson
wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64 -O /usr/local/bin/cfssl-certinfo#也可以下载好上传上去
chmod +x /usr/local/bin/cfssl*

cfssl：证书签发的工具命令
cfssljson：将 cfssl 生成的证书（json格式）变为文件承载式证书
cfssl-certinfo：验证证书的信息
cfssl-certinfo -cert <证书名称>            #查看证书的信息

4.3 生成Etcd证书

mkdir /opt/k8s
cd /opt/k8s/#上传 etcd-cert.sh 和 etcd.sh 到 /opt/k8s/ 目录中
chmod +x etcd-cert.sh etcd.sh#创建用于生成CA证书、etcd 服务器证书以及私钥的目录
mkdir /opt/k8s/etcd-cert
mv etcd-cert.sh etcd-cert/
cd /opt/k8s/etcd-cert/
./etcd-cert.sh   #生成了CA证书、etcd服务器证书以及私钥

etcd-cert.sh文件解读

#!/bin/bash
#配置证书生成策略，让 CA 软件知道颁发有什么功能的证书，生成用来签发其他组件证书的根证书
#可以定义多个项目，指定功能、日期等
cat > ca-config.json <<EOF
{"signing": {"default": {"expiry": "87600h"  },"profiles": {"www": {"expiry": "87600h","usages": ["signing","key encipherment","server auth","client auth"]}}}
}
EOF#ca-config.json：可以定义多个 profiles，分别指定不同的过期时间、使用场景等参数；
#后续在签名证书时会使用某个 profile；此实例只有一个 www 模板。
#expiry：指定了证书的有效期，87600h 为10年，如果用默认值一年的话，证书到期后集群会立即宕掉
#signing：表示该证书可用于签名其它证书；生成的 ca.pem 证书中 CA=TRUE；
#key encipherment：表示使用非对称密钥加密，如 RSA 加密；
#server auth：表示client可以用该 CA 对 server 提供的证书进行验证；
#client auth：表示server可以用该 CA 对 client 提供的证书进行验证；
#注意标点符号，最后一个字段一般是没有逗号的。#-----------------------
#生成CA证书和私钥（根证书和私钥）
#特别说明： cfssl和openssl有一些区别，openssl需要先生成私钥，然后用私钥生成请求文件，最后生成签名的证书和私钥等，但是cfssl可以直接得到请求文件。
cat > ca-csr.json <<EOF
{"CN": "etcd","key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "Beijing","ST": "Beijing"}]
}
EOF#CN：Common Name，浏览器使用该字段验证网站或机构是否合法，一般写的是域名
#key：指定了加密算法，一般使用rsa（size：2048）
#C：Country，国家
#ST：State，州，省
#L：Locality，地区,城市
#O: Organization Name，组织名称，公司名称
#OU: Organization Unit Name，组织单位名称，公司部门cfssl gencert -initca ca-csr.json | cfssljson -bare ca#生成的文件：
#ca-key.pem：根证书私钥
#ca.pem：根证书
#ca.csr：根证书签发请求文件#cfssl gencert -initca <CSRJSON>：使用 CSRJSON 文件生成生成新的证书和私钥。如果不添加管道符号，会直接把所有证书内容输出到屏幕。
#注意：CSRJSON 文件用的是相对路径，所以 cfssl 的时候需要 csr 文件的路径下执行，也可以指定为绝对路径。
#cfssljson 将 cfssl 生成的证书（json格式）变为文件承载式证书，-bare 用于命名生成的证书文件。#-----------------------
#生成 etcd 服务器证书和私钥
cat > server-csr.json <<EOF
{"CN": "etcd","hosts": ["192.168.166.11","192.168.166.12","192.168.166.13"],"key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "BeiJing","ST": "BeiJing"}]
}
EOF#hosts：将所有 etcd 集群节点添加到 host 列表，需要指定所有 etcd 集群的节点 ip 或主机名不能使用网段，新增 etcd 服务器需要重新签发证书。cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json | cfssljson -bare server#生成的文件：
#server.csr：服务器的证书请求文件
#server-key.pem：服务器的私钥
#server.pem：服务器的数字签名证书#-config：引用证书生成策略文件 ca-config.json
#-profile：指定证书生成策略文件中的的使用场景，比如 ca-config.json 中的 www

4.4 启动etcd服务

#上传 etcd-v3.4.26-linux-amd64.tar.gz 到 /opt/k8s 目录中，启动etcd服务
https://github.com/etcd-io/etcd/releases/download/v3.4.26/etcd-v3.4.26-linux-amd64.tar.gzcd /opt/k8s/
tar zxvf etcd-v3.4.26-linux-amd64.tar.gz
ls etcd-v3.4.26-linux-amd64
Documentation  etcd  etcdctl  README-etcdctl.md  README.md  READMEv2-etcdctl.md
------------------------------------------------------------------------------------------
etcd就是etcd 服务的启动命令，后面可跟各种启动参数
etcdctl主要为etcd 服务提供了命令行操作
------------------------------------------------------------------------------------------#创建用于存放 etcd 配置文件，命令文件，证书的目录
mkdir -p /opt/etcd/{cfg,bin,ssl}cd /opt/k8s/etcd-v3.4.26-linux-amd64/
mv etcd etcdctl /opt/etcd/bin/
cp /opt/k8s/etcd-cert/*.pem /opt/etcd/ssl/cd /opt/k8s/

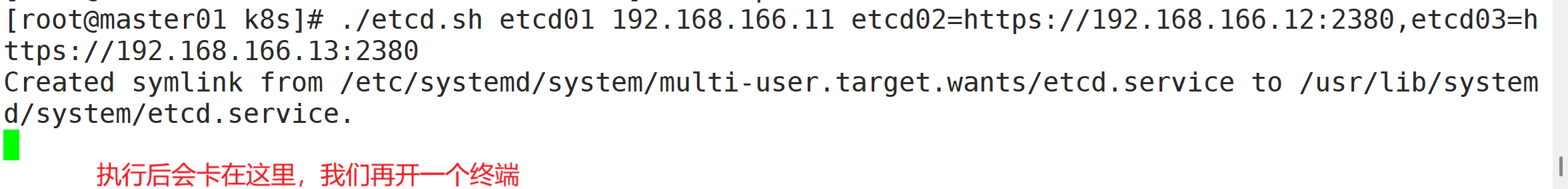

./etcd.sh etcd01 192.168.166.11
etcd02=https://192.168.166.12:2380,etcd03=https://192.168.166.13:2380

etcd.sh文件解读

#!/bin/bash#创建etcd配置文件/opt/etcd/cfg/etcd
ETCD_NAME=$1
ETCD_IP=$2
ETCD_CLUSTER=$3WORK_DIR=/opt/etcdcat > $WORK_DIR/cfg/etcd  <<EOF
#[Member]
ETCD_NAME="${ETCD_NAME}"
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://${ETCD_IP}:2380"
ETCD_LISTEN_CLIENT_URLS="https://${ETCD_IP}:2379"#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://${ETCD_IP}:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://${ETCD_IP}:2379"
ETCD_INITIAL_CLUSTER="etcd01=https://${ETCD_IP}:2380,${ETCD_CLUSTER}"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF#Member:成员配置
#ETCD_NAME：节点名称，集群中唯一。成员名字，集群中必须具备唯一性，如etcd01
#ETCD_DATA_DIR：数据目录。指定节点的数据存储目录，这些数据包括节点ID，集群ID，集群初始化配置，Snapshot文件，若未指定-wal-dir，还会存储WAL文件；如果不指定会用缺省目录
#ETCD_LISTEN_PEER_URLS：集群通信监听地址。用于监听其他member发送信息的地址。ip为全0代表监听本机所有接口
#ETCD_LISTEN_CLIENT_URLS：客户端访问监听地址。用于监听etcd客户发送信息的地址。ip为全0代表监听本机所有接口#Clustering：集群配置
#ETCD_INITIAL_ADVERTISE_PEER_URLS：集群通告地址。其他member使用，其他member通过该地址与本member交互信息。一定要保证从其他member能可访问该地址。静态配置方式下，该参数的value一定要同时在--initial-cluster参数中存在
#ETCD_ADVERTISE_CLIENT_URLS：客户端通告地址。etcd客户端使用，客户端通过该地址与本member交互信息。一定要保证从客户侧能可访问该地址
#ETCD_INITIAL_CLUSTER：集群节点地址。本member使用。描述集群中所有节点的信息，本member根据此信息去联系其他member
#ETCD_INITIAL_CLUSTER_TOKEN：集群Token。用于区分不同集群。本地如有多个集群要设为不同
#ETCD_INITIAL_CLUSTER_STATE：加入集群的当前状态，new是新集群，existing表示加入已有集群。#创建etcd.service服务管理文件
cat > /usr/lib/systemd/system/etcd.service <<EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target[Service]
Type=notify
EnvironmentFile=${WORK_DIR}/cfg/etcd
ExecStart=${WORK_DIR}/bin/etcd \
--cert-file=${WORK_DIR}/ssl/server.pem \
--key-file=${WORK_DIR}/ssl/server-key.pem \
--trusted-ca-file=${WORK_DIR}/ssl/ca.pem \
--peer-cert-file=${WORK_DIR}/ssl/server.pem \
--peer-key-file=${WORK_DIR}/ssl/server-key.pem \
--peer-trusted-ca-file=${WORK_DIR}/ssl/ca.pem \
--logger=zap \
--enable-v2
Restart=on-failure
LimitNOFILE=65536[Install]
WantedBy=multi-user.target
EOF#--enable-v2：开启 etcd v2 API 接口。当前 flannel 版本不支持 etcd v3 通信
#--logger=zap：使用 zap 日志框架。zap.Logger 是go语言中相对日志库中性能最高的
#--peer开头的配置项用于指定集群内部TLS相关证书（peer 证书），这里全部都使用同一套证书认证
#不带--peer开头的的参数是指定 etcd 服务器TLS相关证书（server 证书），这里全部都使用同一套证书认证systemctl daemon-reload
systemctl enable etcd
systemctl restart etcd

#复制配置文件到其他节点
scp -r /opt/etcd/ root@192.168.166.12:/opt/
scp -r /opt/etcd/ root@192.168.1666.13:/opt/
scp /usr/lib/systemd/system/etcd.service root@192.168.166.12:/usr/lib/systemd/system/
scp /usr/lib/systemd/system/etcd.service root@192.168.166.13:/usr/lib/systemd/system/#在 node01 节点上操作
vim /opt/etcd/cfg/etcd
#[Member]
ETCD_NAME="etcd02"											            #修改
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.166.12:2380"		        	#修改
ETCD_LISTEN_CLIENT_URLS="https://192.168.166.12:2379"		            #修改#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.166.12:2380"	    	#修改
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.166.12:2379"				#修改
ETCD_INITIAL_CLUSTER="etcd01 192.168.166.11 etcd02=https://192.168.166.12:2380,etcd03=https://192.168.166.13:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"systemctl start etcd
systemctl enable etcd
systemctl status etcd#在node02 节点上操作

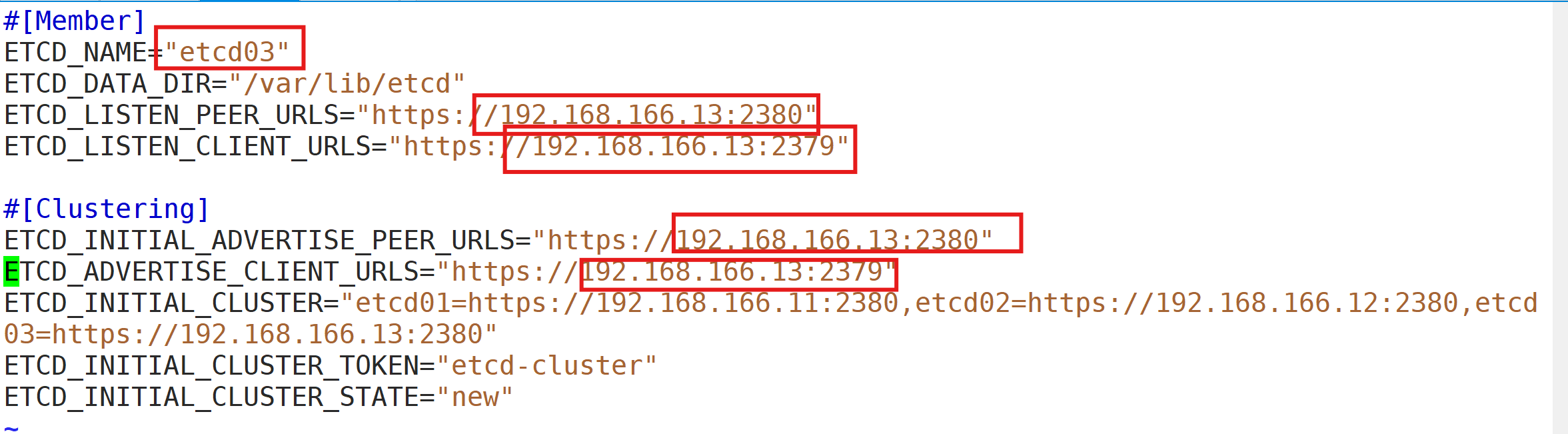

vim /opt/etcd/cfg/etcd
#[Member]
ETCD_NAME="etcd03"											            #修改
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.166.13:2380"			            #修改
ETCD_LISTEN_CLIENT_URLS="https://192.168.166.13:2379"	            	#修改#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.166.13:2380"		    #修改
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.166.13:2379"				#修改
ETCD_INITIAL_CLUSTER="etcd01 192.168.166.11 etcd02=https://192.168.166.12:2380,etcd03=https://192.168.166.13:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"systemctl start etcd
systemctl enable etcd
systemctl status etcd

systemctl daemon-reload
systemctl restart etcd.service
systemctl enable etcd.service
systemctl status etcd.service

4.5 检查群集状态

#检查etcd群集状态
ETCDCTL_API=3 /opt/etcd/bin/etcdctl --endpoints="https://192.168.80.10:2379,https://192.168.80.11:2379,https://192.168.80.12:2379" --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem  endpoint health --write-out=table#查看当前的 leader
ETCDCTL_API=3 /opt/etcd/bin/etcdctl --endpoints="https://192.168.80.10:2379,https://192.168.80.11:2379,https://192.168.80.12:2379" --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem  endpoint status --write-out=table------------------------------------------------------------------------------------------
--cacert ：使用此CA证书验证启用https的服务器的证书
--key ：使用此TLS密钥文件标识HTTPS客户端
--cert ：使用此TLS证书文件标识HTTPS客户端
--endpoints：集群中以逗号分隔的机器地址列表
cluster-health：检查etcd集群的运行状况
------------------------------------------------------------------------------------------#查看etcd集群成员列表
ETCDCTL_API=3 /opt/etcd/bin/etcdctl --endpoints="https://192.168.80.10:2379" --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem  --write-out=table member list#备份etcd数据
ETCDCTL_API=3 /opt/etcd/bin/etcdctl --endpoints="https://192.168.80.10:2379" --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/server.pem --key=/opt/etcd/ssl/server-key.pem  snapshot save /data/backup/etcd-snapshot.dbETCDCTL_API=3 /opt/etcd/bin/etcdctl  snapshot status /data/backup/etcd-snapshot.db -wtable#恢复etcd数据
systemctl stop etcd                     #先停止所有的etcd服务，删除现有数据mv /var/lib/etcd /var/lib/etcd.bakETCDCTL_API=3 /opt/etcd/bin/etcdctl snapshot restore /data/backup/etcd-snapshot.db --data-dir /var/lib/etcd --name etcd01 --initial-advertise-peer-urls https://192.168.80.10:2380 --initial-cluster etcd01=https://192.168.80.10:2380,etcd02=https://192.168.80.11:2380,etcd03=https://192.168.80.12:2380 --initial-cluster-token etcd-cluster
注：如果有多个 etcd 节点，需要确保 --initial-cluster 参数包含所有节点的信息，并且每个节点的 --name、--initial-advertise-peer-urls 和其他相关参数都是正确配置的。systemctl start etcd

–cert-file：识别HTTPS端使用SSL证书文件
–key-file：使用此SSL密钥文件标识HTTPS客户端
–ca-file：使用此CA证书验证启用https的服务器的证书
–endpoints：集群中以逗号分隔的机器地址列表
–cluster-health：检查etcd集群的运行状况

五、部署 Master 组件

         在master01上操作

5.1 准备软件包

#上传 master.zip 和 k8s-cert.sh 到 /opt/k8s 目录中，解压 master.zip 压缩包
cd /opt/k8s/
unzip master.zip
chmod +x *.sh

5.2 创建用于生成CA证书、相关组件的证书和私钥的目录

#创建kubernetes工作目录
mkdir -p /opt/kubernetes/{bin,cfg,ssl,logs}#创建用于生成CA证书、相关组件的证书和私钥的目录
mkdir /opt/k8s/k8s-cert
mv /opt/k8s/k8s-cert.sh /opt/k8s/k8s-cert
cd /opt/k8s/k8s-cert/
vim k8s-cet.sh              #修改ip地址，删掉ip地址后面的注释
./k8s-cert.sh				#生成CA证书、相关组件的证书和私钥ls *pem
admin-key.pem  apiserver-key.pem  ca-key.pem  kube-proxy-key.pem
admin.pem      apiserver.pem      ca.pem      kube-proxy.pem#复制CA证书、apiserver相关证书和私钥到 kubernetes工作目录的 ssl 子目录中
cp ca*pem apiserver*pem /opt/kubernetes/ssl/

k8s-cert.sh文件解读

#!/bin/bash
#配置证书生成策略，让 CA 软件知道颁发有什么功能的证书，生成用来签发其他组件证书的根证书
cat > ca-config.json <<EOF
{"signing": {"default": {"expiry": "87600h"},"profiles": {"kubernetes": {"expiry": "87600h","usages": ["signing","key encipherment","server auth","client auth"]}}}
}
EOF#生成CA证书和私钥（根证书和私钥）
cat > ca-csr.json <<EOF
{"CN": "kubernetes","key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "Beijing","ST": "Beijing","O": "k8s","OU": "System"}]
}
EOFcfssl gencert -initca ca-csr.json | cfssljson -bare ca -#-----------------------
#生成 apiserver 的证书和私钥（apiserver和其它k8s组件通信使用）
#hosts中将所有可能作为 apiserver 的 ip 添加进去，后面 keepalived 使用的 VIP 也要加入
cat > apiserver-csr.json <<EOF
{"CN": "kubernetes","hosts": ["10.0.0.1","127.0.0.166"192.168.166.11",		#master01"192.168.166.14",		#master02"192.168.166.200",	#vip，后面 keepalived 使用"192.168.166.15",		#load balancer01（master）"192.168.166.136",	#load balancer02（backup）"kubernetes","kubernetes.default","kubernetes.default.svc","kubernetes.default.svc.cluster","kubernetes.default.svc.cluster.local"],"key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "BeiJing","ST": "BeiJing","O": "k8s","OU": "System"}]
}
EOFcfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes apiserver-csr.json | cfssljson -bare apiserver#-----------------------
#生成 kubectl 连接集群的证书和私钥，具有admin权限
cat > admin-csr.json <<EOF
{"CN": "admin","hosts": [],"key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "BeiJing","ST": "BeiJing","O": "system:masters","OU": "System"}]
}
EOFcfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes admin-csr.json | cfssljson -bare admin#-----------------------
#生成 kube-proxy 的证书和私钥
cat > kube-proxy-csr.json <<EOF
{"CN": "system:kube-proxy","hosts": [],"key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "BeiJing","ST": "BeiJing","O": "k8s","OU": "System"}]
}
EOFcfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-proxy-csr.json | cfssljson -bare kube-proxy

5.3 上传kubernetes 压缩包

#上传 kubernetes-server-linux-amd64.tar.gz 到 /opt/k8s/ 目录中，解压 kubernetes 压缩包
#下载地址:https://github.com/kubernetes/kubernetes/blob/release-1,20/CHANGELOG/CHANGELOG-1.20.md
#注:打开链接你会发现里面有很多包,下载一个server包就够了,包含了Master和Worker Node二进制文件.
cd /opt/k8s/
tar zxvf kubernetes-server-linux-amd64.tar.gz
#复制master组件的关键命令文件到kubernetes工作目录的bin子目录中
cd /opt/k8s/kubernetes/server/bin
cp kube-apiserver kubectl kube-controller-manager kube-scheduler /opt/kubernetes/bin/
ln -s /opt/kubernetes/bin/* /usr/local/bin/

5.4 创建认证文件

#创建 bootstrap token 认证文件，apiserver 启动时会调用，然后就相当于在集群内创建了一个这个用户，接下来就可以用 RBAC 给他授权
cd /opt/k8s/
vim token.sh
#!/bin/bash
#获取随机数前16个字节内容，以十六进制格式输出，并删除其中空格
BOOTSTRAP_TOKEN=$(head -c 16 /dev/urandom | od -An -t x | tr -d ' ')
#生成 token.csv 文件，按照 Token序列号,用户名,UID,用户组 的格式生成
cat > /opt/kubernetes/cfg/token.csv <<EOF
${BOOTSTRAP_TOKEN},kubelet-bootstrap,10001,"system:kubelet-bootstrap"
EOFchmod +x token.sh
./token.shcat /opt/kubernetes/cfg/token.csv

5.5 开启apiserver服务

先启动apiserver才能启动scheduler和manager

#二进制文件、token、证书都准备好后，开启 apiserver 服务
cd /opt/k8s/
./apiserver.sh 192.168.166.11 https://192.168.166.11:2379,https://192.168.166.12:2379,https://192.168.166.13:2379#检查进程是否启动成功
ps aux | grep kube-apiservernetstat -natp | grep 6443   #安全端口6443用于接收HTTPS请求，用于基于Token文件或客户端证书等认证

5.6  启动scheduler 服务

cd /opt/k8s/
vim scheduler.sh  #修改ip地址
./scheduler.sh
ps aux | grep kube-scheduler

5.7 启动 controller-manager 服务

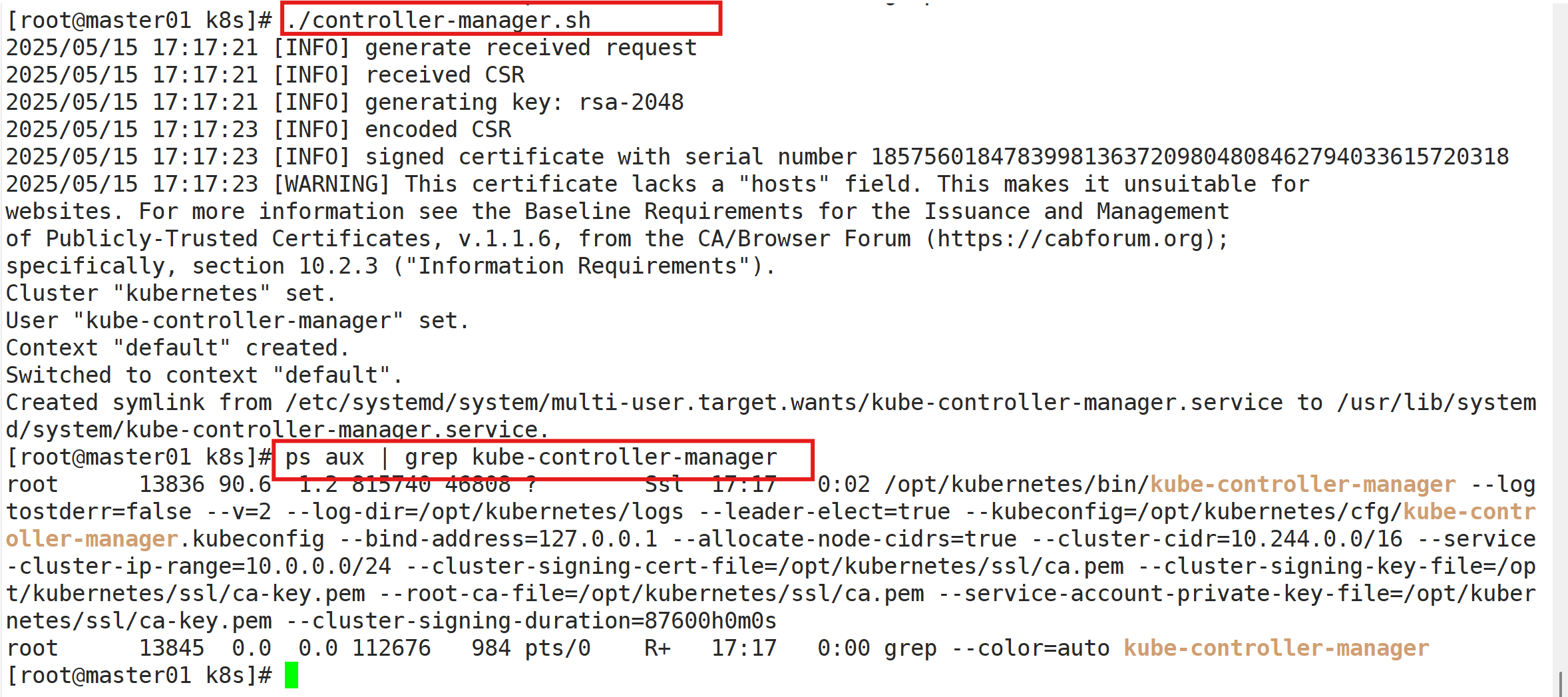

#启动 controller-manager 服务
vim controller-manager.sh  #修改IP地址
./controller-manager.sh
ps aux | grep kube-controller-manager

controller-manager.sh文件解读

#!/bin/bash
##创建 kube-controller-manager 启动参数配置文件
MASTER_ADDRESS=$1cat >/opt/kubernetes/cfg/kube-controller-manager <<EOF
KUBE_CONTROLLER_MANAGER_OPTS="--logtostderr=false \\
--v=2 \\
--log-dir=/opt/kubernetes/logs \\
--leader-elect=true \\
--kubeconfig=/opt/kubernetes/cfg/kube-controller-manager.kubeconfig \\
--bind-address=127.0.0.1 \\
--allocate-node-cidrs=true \\
--cluster-cidr=10.244.0.0/16 \\
--service-cluster-ip-range=10.0.0.0/24 \\
--cluster-signing-cert-file=/opt/kubernetes/ssl/ca.pem \\
--cluster-signing-key-file=/opt/kubernetes/ssl/ca-key.pem  \\
--root-ca-file=/opt/kubernetes/ssl/ca.pem \\
--service-account-private-key-file=/opt/kubernetes/ssl/ca-key.pem \\
--cluster-signing-duration=87600h0m0s"
EOF#––leader-elect：当该组件启动多个时，自动选举（HA）
#-–kubeconfig：连接 apiserver 用的配置文件，用于识别 k8s 集群
#--cluster-signing-cert-file/–-cluster-signing-key-file：自动为kubelet颁发证书的CA，与apiserver保持一致。指定签名的CA机构根证书，用来签名为 TLS BootStrapping 创建的证书和私钥
#--root-ca-file：指定根CA证书文件路径，用来对 kube-apiserver 证书进行校验，指定该参数后，才会在 Pod 容器的 ServiceAccount 中放置该 CA 证书文件
#--experimental-cluster-signing-duration：设置为 TLS BootStrapping 签署的证书有效时间为10年，默认为1年##生成kube-controller-manager证书
cd /opt/k8s/k8s-cert/
#创建证书请求文件
cat > kube-controller-manager-csr.json << EOF
{"CN": "system:kube-controller-manager","hosts": [],"key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "BeiJing", "ST": "BeiJing","O": "system:masters","OU": "System"}]
}
EOF#生成证书
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-controller-manager-csr.json | cfssljson -bare kube-controller-manager#生成kubeconfig文件
KUBE_CONFIG="/opt/kubernetes/cfg/kube-controller-manager.kubeconfig"
KUBE_APISERVER="https://192.168.166.11:6443"kubectl config set-cluster kubernetes \--certificate-authority=/opt/kubernetes/ssl/ca.pem \--embed-certs=true \--server=${KUBE_APISERVER} \--kubeconfig=${KUBE_CONFIG}
kubectl config set-credentials kube-controller-manager \--client-certificate=./kube-controller-manager.pem \--client-key=./kube-controller-manager-key.pem \--embed-certs=true \--kubeconfig=${KUBE_CONFIG}
kubectl config set-context default \--cluster=kubernetes \--user=kube-controller-manager \--kubeconfig=${KUBE_CONFIG}
kubectl config use-context default --kubeconfig=${KUBE_CONFIG}##创建 kube-controller-manager.service 服务管理文件
cat >/usr/lib/systemd/system/kube-controller-manager.service <<EOF
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes[Service]
EnvironmentFile=-/opt/kubernetes/cfg/kube-controller-manager
ExecStart=/opt/kubernetes/bin/kube-controller-manager \$KUBE_CONTROLLER_MANAGER_OPTS
Restart=on-failure[Install]
WantedBy=multi-user.target
EOFsystemctl daemon-reload
systemctl enable kube-controller-manager
systemctl restart kube-controller-manager

5.8  其他

#生成kubectl连接集群的kubeconfig文件
./admin.sh#通过kubectl工具查看当前集群组件状态
kubectl get cs
NAME                 STATUS    MESSAGE             ERROR
controller-manager   Healthy   ok
scheduler            Healthy   ok
etcd-2               Healthy   {"health":"true"}
etcd-1               Healthy   {"health":"true"}
etcd-0               Healthy   {"health":"true"}  #查看版本信息
kubectl version#查看当前的 leader
kubectl -n kube-system get leases kube-scheduler
kubectl -n kube-system get leases kube-controller-manager

六、部署 Worker Node 组件

//在所有 node 节点上操作
#创建kubernetes工作目录
mkdir -p /opt/kubernetes/{bin,cfg,ssl,logs}#上传 node.zip 到 /opt 目录中，解压 node.zip 压缩包，获得kubelet.sh、proxy.sh
cd /opt/
unzip node.zip
chmod +x kubelet.sh proxy.sh

//在 master01 节点上操作
#把 kubelet、kube-proxy 拷贝到 node 节点
cd /opt/k8s/kubernetes/server/bin
scp kubelet kube-proxy root@192.168.166.12:/opt/kubernetes/bin/
scp kubelet kube-proxy root@192.168.166.13:/opt/kubernetes/bin/#上传kubeconfig.sh文件到/opt/k8s/kubeconfig目录中，生成kubelet初次加入集群引导kubeconfig文件和kube-proxy.kubeconfig文件
#kubeconfig 文件包含集群参数（CA 证书、API Server 地址），客户端参数（上面生成的证书和私钥），集群 context 上下文参数（集群名称、用户名）。Kubenetes 组件（如 kubelet、kube-proxy）通过启动时指定不同的 kubeconfig 文件可以切换到不同的集群，连接到 apiserver。
mkdir /opt/k8s/kubeconfigcd /opt/k8s/kubeconfig
chmod +x kubeconfig.sh
./kubeconfig.sh 192.168.166.11 /opt/k8s/k8s-cert/#把配置文件 bootstrap.kubeconfig、kube-proxy.kubeconfig 拷贝到 node 节点
scp bootstrap.kubeconfig kube-proxy.kubeconfig root@192.168.166.12:/opt/kubernetes/cfg/
scp bootstrap.kubeconfig kube-proxy.kubeconfig root@192.168.166.13:/opt/kubernetes/cfg/#RBAC授权，使用户 kubelet-bootstrap 能够有权限发起 CSR 请求证书

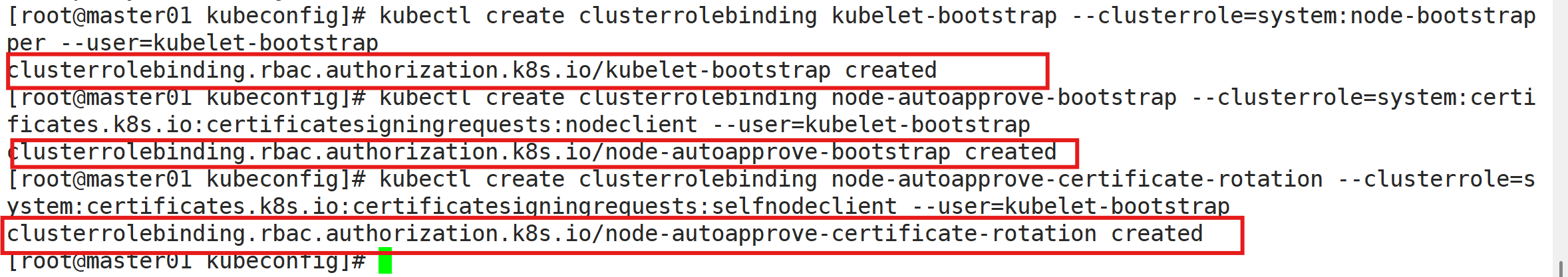

kubectl create clusterrolebinding kubelet-bootstrap --clusterrole=system:node-bootstrapper --user=kubelet-bootstrap#自动批准 CSR 请求
kubectl create clusterrolebinding node-autoapprove-bootstrap --clusterrole=system:certificates.k8s.io:certificatesigningrequests:nodeclient --user=kubelet-bootstrap kubectl create clusterrolebinding node-autoapprove-certificate-rotation --clusterrole=system:certificates.k8s.io:certificatesigningrequests:selfnodeclient --user=kubelet-bootstrap

• kubelet 采用 TLS Bootstrapping 机制，自动完成到 kube-apiserver 的注册，在 node 节点量较大或者后期自动扩容时非常有用。
• Master apiserver 启用 TLS 认证后，node 节点 kubelet 组件想要加入集群，必须使用CA签发的有效证书才能与 apiserver 通信，当 node 节点很多时，签署证书是一件很繁琐的事情。因此 Kubernetes 引入了 TLS bootstraping 机制来自动颁发客户端证书，kubelet 会以一个低权限用户自动向 apiserver 申请证书，kubelet 的证书由 apiserver 动态签署。
• kubelet 首次启动通过加载 bootstrap.kubeconfig 中的用户 Token 和 apiserver CA 证书发起首次 CSR 请求，这个 Token 被预先内置在 apiserver 节点的 token.csv 中，其身份为 kubelet-bootstrap 用户和 system:kubelet-bootstrap 用户组；想要首次 CSR 请求能成功（即不会被 apiserver 401 拒绝），则需要先创建一个 ClusterRoleBinding，将 kubelet-bootstrap 用户和 system:node-bootstrapper 内置 ClusterRole 绑定（通过 kubectl get clusterroles 可查询），使其能够发起 CSR 认证请求。
• TLS bootstrapping 时的证书实际是由 kube-controller-manager 组件来签署的，也就是说证书有效期是 kube-controller-manager 组件控制的；kube-controller-manager 组件提供了一个 --experimental-cluster-signing-duration 参数来设置签署的证书有效时间；默认为 8760h0m0s，将其改为 87600h0m0s，即 10 年后再进行 TLS bootstrapping 签署证书即可。
• 也就是说 kubelet 首次访问 API Server 时，是使用 token 做认证，通过后，Controller Manager 会为 kubelet 生成一个证书，以后的访问都是用证书做认证了。

//在 node01 节点上操作
#启动 kubelet 服务
cd /opt/
./kubelet.sh 192.168.166.12
ps aux | grep kubelet

//在 master01 节点上操作，通过 CSR 请求
#检查到 node01 节点的 kubelet 发起的 CSR 请求，Pending 表示等待集群给该节点签发证书
kubectl get csr
NAME                                                   AGE     SIGNERNAME                                    REQUESTOR           CONDITION
node-csr-en1Q0XeOW8rL3YTFS_fmRiSnM4pIj9WQWmfoB5yOZ-Q   2m12s   kubernetes.io/kube-apiserver-client-kubelet   kubelet-bootstrap   Approved,Issued#通过 CSR 请求
kubectl certificate approve node-csr-en1Q0XeOW8rL3YTFS_fmRiSnM4pIj9WQWmfoB5yOZ-Q#Approved,Issued 表示已授权 CSR 请求并签发证书
kubectl get csr
NAME                                                   AGE  SIGNERNAME                                    REQUESTOR           CONDITION
node-csr-en1Q0XeOW8rL3YTFS_fmRiSnM4pIj9WQWmfoB5yOZ-Q   2m5s kubernetes.io/kube-apiserver-client-kubelet   kubelet-bootstrap   Approved,Issued#查看节点，由于网络插件还没有部署，节点会没有准备就绪 NotReady
kubectl get node
NAME             STATUS     ROLES    AGE    VERSION
192.168.166.12   NotReady   <none>   108s   v1.20.15

//在 node01 节点上操作
#加载 ip_vs 模块
for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done#启动proxy服务
cd /opt/
./proxy.sh 192.168.166.12
ps aux | grep kube-proxy

七、部署 CNI 网络组件

#上传 cni-plugins-linux-amd64-v1.3.0.tgz 和 flannel镜像文件 到 /opt 目录中
在 master01 节点上操作
上传flannel-v0.21.5.zip并解压
scp flannel*.tar 192.168.10.21:/opt/k8s/
scp flannel*.tar 192.168.10.22:/opt/k8s/
scp cni-plugins-linux-amd64-v1.3.0.tgz 192.168.10.21:/opt/k8s/
scp cni-plugins-linux-amd64-v1.3.0.tgz 192.168.10.22:/opt/k8s/

node两个节点操作
cd /opt/k8s/
docker load  -i flannel.tar
docker load  -i flannel-cni-plugin.tar
docker imagesmkdir -p /opt/cni/bin
tar xf cni-plugins-linux-amd64-v1.3.0.tgz -C /opt/cni/bin/

master节点操作
#部署 CNI 网络
kubectl apply -f kube-flannel.yml
kubectl get pods -A
kubectl get pods -A -owide   #显示Running为正常
kubectl get nodes   #查看状态，显示ready为正常

八、总结

8.1  关于etcd

1. etcd分布式键值对数据库，服务发现系统
2. go语言开发的使用raft一致性算法
3. 集群时需3台或以上的奇数台组成
4. 2379对外（客户端）通信的端口
5. 2380对内（集群内部节点间）通信的端口

8.2  etcd 安装步骤

1. 准备ca证书和私钥文件，使用ca签发服务端证书和私钥文件
2. 使用ca证书、服务端证书和私钥文件加上etcd 集群配置文件去启动etcd 服务
3. 复制etcd工作目录和服务管理文件到另外几个节点上，修改etcd集群配置文件并启动etcd服务使用
4. v3版本的接口执行etcdctl+证书选项+（endpoint health I endpoint status I member list）查看etcd集群和节点状态

8.3  master组件安装过程

1、先安装apiserver

• 准备组件的相关证书和私钥文件
• 准备bootstrap token认证文件（给kubelet启动时签发证书时使用）
• 准备组件的启动配置文件
• 启动apiserver 服务端口号6443 https

2、再启动 controller-manager和scheduler

• 准备启动配置文件
• 准备证书和私钥文件生成kubeconfig文件（用于指定对接哪个apiserver，使用什么证书认证）
• 启动服务

3、检查集群组件状态

• 需要准备kubeconfig 文件把 kubectl加入到集群中（指定对接哪个apiserver，使用什么证书认证）
• kubectl get cs

4.、node组件安装过程

• 准备kubeconfig文件
• 启动kubelet，发送csr 请求证书
• 启动kube-proxy
• 安装CNI网络插件，实现pod跨主机的通信
• 安装CoreDNS插件，可以实现service名称解析到clusterIP
