DP Alt Mode 与 DP协议的关系

news 来源：原创 2025/8/25 18:00:17

1. 什么是 “Alt Mode”（替代模式）？

Alt Mode（Alternative Mode） 是 USB Type-C 接口 的扩展协议机制，允许通过 物理接口复用（Pin Reuse） 将USB-C接口动态切换为其他协议（如DisplayPort、HDMI、Thunderbolt等）。
• 核心目标：在单一USB-C接口上实现多种功能（视频、数据、供电）。
• 技术本质：通过 硬件级引脚重映射（MUX芯片） + 协议协商（USB PD） 实现接口功能的动态切换。

2. DP Alt Mode 与 DisplayPort协议的关系

特性	DisplayPort协议	DP Alt Mode
物理层	原生DisplayPort接口（专用引脚）	复用USB-C接口的引脚（TX/RX差分对）
协议层	独立协议（DP 1.4/2.0/2.1等）	在USB-C物理层上运行DP协议
控制机制	直接驱动显示器	需通过USB PD协议协商进入Alt Mode
带宽分配	全带宽专用于视频	与USB 3.x/供电共享带宽（动态分配）

关键结论：
DP Alt Mode是 DisplayPort协议在USB-C物理接口上的实现方式。它通过复用USB-C的硬件资源，使得原本仅支持USB的接口能够传输DisplayPort信号。

3. DP Alt Mode 的工作原理

阶段1：协议协商（USB PD + CC引脚）

• USB PD协议（Power Delivery）通过 CC引脚 进行握手，确认设备是否支持DP Alt Mode。
• 若支持，源设备（如笔记本）发送 VDM（Vendor Defined Message）指令，通知接收端（如显示器）切换至Alt Mode。

阶段2：引脚重映射（硬件级切换）

• USB-C接口的 高速差分信号引脚（TX/RX） 被重新分配给DisplayPort使用：
• 4 Lane模式：4对差分信号线（最高支持8.1Gbps/Lane，DP 1.4带宽）。
• 2 Lane模式：2对差分信号线（带宽减半，适用于1080p或USB 3.x共存）。

阶段3：DisplayPort协议传输

• 切换完成后，USB-C接口的物理层直接运行DisplayPort协议，驱动外接显示器。

4. DP Alt Mode 的典型应用场景

• 单线缆扩展坞：通过USB-C输出4K视频（DP Alt Mode） + 充电（USB PD） + 外接USB设备（数据）。

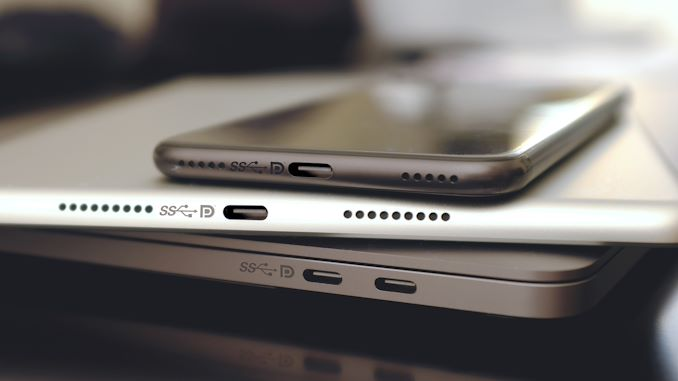

• 手机/平板投屏：如三星Dex、华为PC模式，通过USB-C输出桌面级显示信号。
• 超薄笔记本设计：MacBook、Surface等设备取消专用DP/HDMI接口，仅保留USB-C。

5. 常见误区澄清

• 误区1：DP Alt Mode是DisplayPort的替代协议？
纠正：DP Alt Mode是DP协议在USB-C接口上的实现方式，二者协议层完全兼容。

• 误区2：所有USB-C线缆都支持DP Alt Mode？
纠正：必须使用 全功能线缆（标有DP Alt Mode/Thunderbolt认证）。普通USB-C线可能仅支持充电或USB 2.0。

• 误区3：DP Alt Mode与Thunderbolt冲突？
纠正：Thunderbolt 3/4兼容DP Alt Mode，但通过更复杂的协议封装（Tunneled DisplayPort）。

6. 技术参数对比

模式	最大分辨率（60Hz）	所需Lane数	兼容性要求
DP Alt Mode 4Lane	8K (7680×4320)	4	DP 1.4 + USB-C全功能线缆
DP Alt Mode 2Lane	4K (3840×2160)	2	允许同时使用USB 3.2 Gen2

7. 总结

• DP Alt Mode 是 DisplayPort协议在USB-C物理接口上的实现方案，依赖USB PD协议协商和硬件引脚复用。
• 其核心价值在于 多功能集成（视频+数据+供电），推动设备接口的简化与标准化。
• 实际使用中需注意线缆认证、带宽分配（Lane数）和协议版本（DP 1.4 vs DP 2.1）的匹配。
