Grafana分布统计：Heatmap面板

news 来源：原创 2025/6/17 14:30:43

Heatmap是是Grafana v4.3版本以后新添加的可视化面板，通过热图可以直观的查看样本的分布情况。在Grafana v5.1版本中Heatmap完善了对Prometheus的支持。这部分，将介绍如何使用HeatmapPanel实现对Prometheus监控指标的可视化。

使用Heatmap可视化Histogram样本分布情况

在上一小节中，我们尝试了使用Graph面板来可视化Histogram类型的监控指标prometheus_tsdb_compaction_duration_bucket。虽然能展示各个Bucket区间内的样本分布，但是无论是以线图还是柱状图的形式展示，都不够直观。对于Histogram类型的监控指标来说，更好的选择是采用Heatmap Panel，如下所示，Heatmap Panel可以自动对Histogram类型的监控指标分布情况进行计划，获取到每个区间范围内的样本个数，并且以颜色的深浅来表示当前区间内样本个数的大小。而图形的高度，则反映出当前时间点，样本分布的离散程度。
在这里插入图片描述
在Grafana中使用Heatmap Panel也非常简单，在Dashboard页面右上角菜单中点击“add panel”按钮，并选择Heatmap Panel即可。

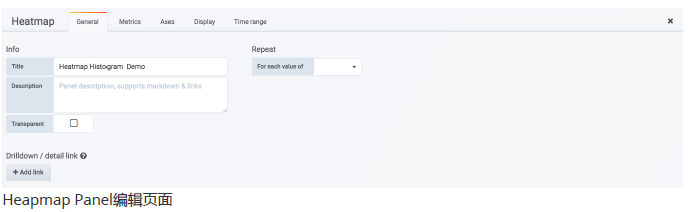

如下所示，Heapmap Panel的编辑页面中，主要包含5类配置选项，分别是：General、Metrics、Axes、Display、Time range。
在这里插入图片描述
其中大部分的配置选项与Graph面板基本保持一致，这里就不重复介绍了。

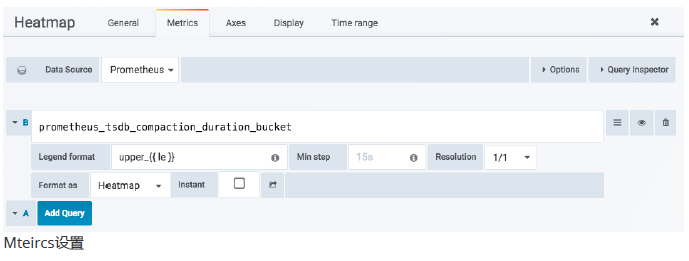

当使用Heatmap可视化Histogram类型的监控指标时，需要设置Format as选项为Heatmap。当使用Heatmap格式化数据后，Grafana会自动根据样本的中的le标签，计算各个Bucket桶内的分布，并且按照Bucket对数据进行重新排序。Legend format模板则将会控制Y轴中的显示内容。如下所示：
在这里插入图片描述

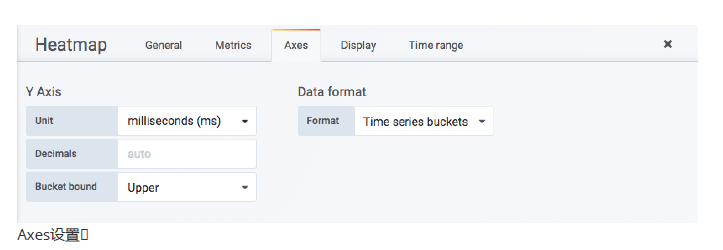

默认情况下，Heatmap Panel会自行对PromQL查询出的数据进行分布情况统计，而在Prometheus中Histogram类型的监控指标其实是已经自带了分布的Bucket信息的，因此为了直接使用这些Bucket信息，我们需要在Axes选项中定义数据的Date format需要定义为Time series buckets。该选项表示Heatmap Panel不需要自身对数据的分布情况进行计算，直接使用时间序列中返回的Bucket即可。如下所示：
在这里插入图片描述
使用Heatmap可视化其它类型样本分布情况

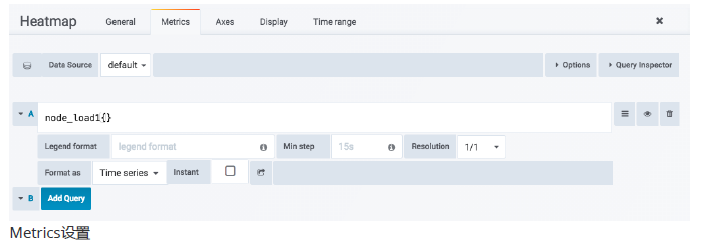

对于非Histogram类型，由于其监控样本中并不包含Bucket相关信息，因此在Metrics选项中需要定义Format as为Time series，如下所示：
在这里插入图片描述

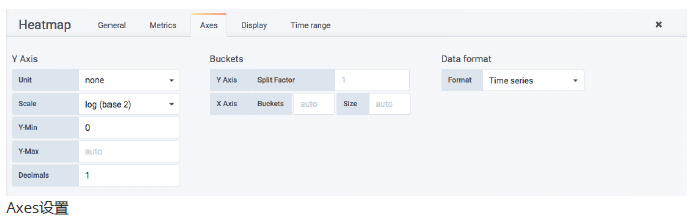

并且通过Axes选项中选择Data format方式为Time series。设置该选项后Heatmap Panel会要求用户提供Bucket分布范围的设置，如下所示：

在Y轴(Y Axis)中需要通过Scale定义Bucket桶的分布范围，默认的Bucket范围支持包括：liner(线性分布)、log(base 10)(10的对数)、

log(base 32)(32的对数)、log(base 1024)(1024的对数)等。

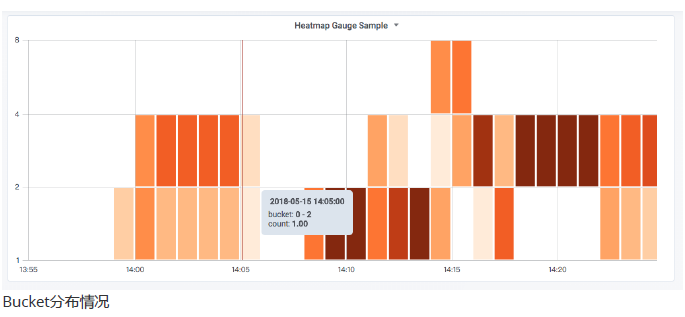

例如，上图中设置的Scale为log(base 2)，那么在Bucket范围将2的对数的形式
进行分布，即[1,2,4,8,…]，如下所示：
在这里插入图片描述
通过以上设置，Heatmap会自动根据用户定义的Bucket范围对Prometheus中查询到的样本数据进行分布统计。
