CC-Link IEFB转Modbus TCP协议网关（技术分享）
一，设备主要功能
捷米特JM-CCLKIE-TCP网关实现连接到CC-Link IE Field Basic总线中做为从站使用，连接到Modbus TCP总线中做为主站或从站使用。
应用广泛：捷米特JM-CCLKIE-TCP广泛应用于支持Modbus TCP接口的上位机、变频器、仪表、马保等等。例如在印染设备中，通过该网关可以将印染设备连接到工业以太网中，实现设备之间的数据通信和远程监控。它能够采集印染设备的各种数据，如温度、压力、流量、液位等，并实时传输到上位机或云平台。
二，典型应用拓扑图
三，设备技术参数
捷米特JM-CCLKIE-TCP做为CC-Link IE Field Basic网络的从站，可以连接三菱的PLC。
通过网关的拨码，可以设置网关占用1个站~4个站，可定制。
输入输出字节数：输入字数最大128 word、输出字数最大128 word。
网关占用几个站，直接决定输入输出数量。
网关的Modbus TCP接口可通过拨码选择做为主站(客户端)或从站，两种工作方式二选一工作。
网关作为Modbus TCP主站，支持01H、02H、03H、04H、05H、06H、0FH、10号功能，最大可以开通8个通道，连接8个Modbus TCP从站。
网关作为Modbus TCP从站，支持02H、04H、0FH、10H号功能，端口号支持501至504。
四，配置方法
1、使用Modbus Builde软件配置网关的Modbus报文。
2、使用TCP Config8软件设置网关的Modbus网口参数。
3、使用Modbus Bulider软件设置网关的CC-Link IE FieldBasic的IP地址。
4、在三菱的主站软件GX WORKS3上配置网关。
5、正确设置拨码，供电后JM-CCLKIE-TCP开始运行。
五，电器参数
供电：24VDC(±5%)，最大功率3.5W
安装方式:DIN-35mm导轨
防护等级：IP20
工作环境温度：-45～85℃，湿度≤95%

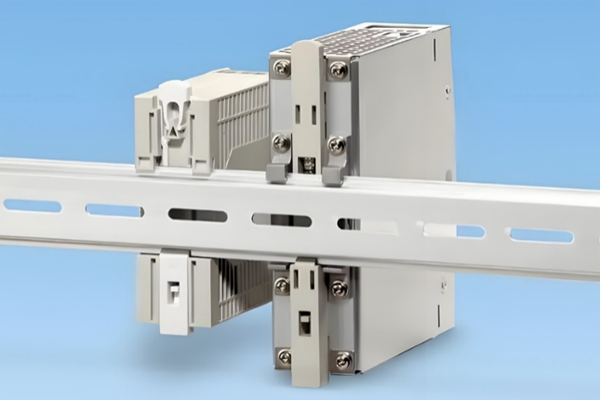

六，导轨安装图
