100V5A同步降压大功率芯片WD5105：高效电源管理的卓越之选

news 来源：原创 2025/9/16 3:23:31

100V5A同步降压大功率芯片WD5105：高效电源管理的卓越之选

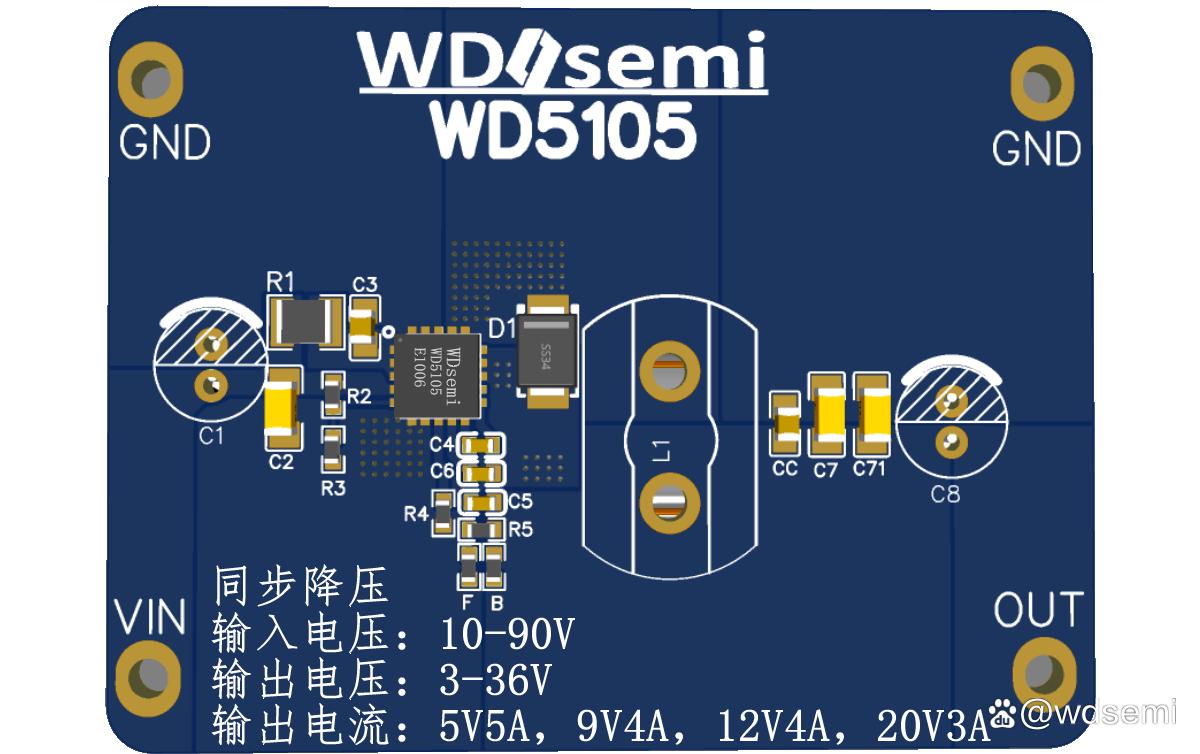

在现代电子设备的复杂电源架构中，对高效、稳定且可靠的电源管理芯片需求日益增长。WD5105作为一款100V5A同步降压大功率芯片，凭借其出色的性能、全面的保护机制以及广泛的应用适应性，成为众多电子设备电源管理的理想选择。一、关键特性（一）宽输入电压范围 WD5105拥有9.2V至95V的超宽输入电压范围，这使其能够在各种不同的电源环境下稳定工作。无论是低电压的电池供电设备，还是较高电压的工业电源系统，该芯片都能轻松适配，为设备提供稳定的电源输入，大大提高了设备在不同场景下的适用性。（二）大电流输出能力芯片可提供高达4.5A的连续输出电流，能够满足多种高功率负载的需求。无论是驱动大功率的处理器、电机，还是为多个电子组件同时供电，WD5105都能稳定输出足够的电流，确保设备在高负荷运行时依然保持良好的性能表现。（三）高效率转换 WD5105的峰值效率高达96%，这意味着在电源转换过程中，能量损耗极低。高转换效率不仅降低了设备的能耗，减少了运行成本，还能有效减少芯片发热，提高设备的稳定性和可靠性，延长设备的使用寿命。（四）低静态电流仅495μA的工作静态电流，使得芯片在待机或轻负载状态下的功耗极低，对于电池供电的设备而言，这有助于显著延长电池的续航时间，提高设备的使用效率。（五）先进的控制模式采用峰值电流模式控制，结合100V、19mΩ的高边和低边MOS，能够实现精准的电流控制和高效的电源转换。这种控制模式使得芯片在不同的负载条件下都能快速响应，保持稳定的输出性能。（六）固定开关频率 150kHz的固定开关频率，使得芯片在工作过程中产生的电磁干扰较为稳定，便于进行电磁兼容性（EMC）设计。同时，固定频率也有助于优化外围电路的设计，提高整个电源系统的稳定性。（七）高占空比与精准电压调节具备高达90%的占空比，能够实现输出电压更接近输入电压，有效降低输出电压的纹波，提高电压输出的稳定性。0.8V的基准电压以及精准的电压调节能力，确保输出电压的精度满足各种对电压稳定性要求苛刻的应用场景。（八）低关断电流关断电流仅为9μA，当设备处于关机或休眠状态时，可进一步降低系统的功耗，减少能源浪费，提高设备的整体能效。二、全面的保护功能（一）过流保护（OCP） WD5105通过内部COMP电压逐周期控制高端MOSFET的开启和关闭，实时监测开关电流。当开关电流超过由内部COMP电压产生的基准电流时，立即触发过流保护，防止因过流导致芯片或其他组件损坏。如果输出过载条件持续时间超过打嗝等待时间（设置为512个开关周期），器件将在打嗝时间达到16384个周期后关断并重启，在严重过流情况下，打嗝模式有助于降低器件功耗，保护芯片安全。（二）欠压锁定（UVLO）当输入电压低于设定的欠压阈值时，欠压锁定功能启动，芯片停止工作，避免因电压不足导致设备工作异常或损坏，确保设备在正常的电压范围内稳定运行。（三）过温保护（OTP）芯片内置热关断功能，当温度达到一定阈值（通常为高温保护点）时，如芯片结温达到165°C ，过温保护机制自动启动，降低芯片的工作负荷或停止工作，防止芯片因过热而损坏。待温度恢复正常后，芯片再恢复正常工作，有效保障了芯片和整个系统的可靠性。（四）打嗝模式短路保护当发生短路故障时，芯片进入打嗝模式短路保护状态。在该模式下，芯片会周期性地尝试恢复正常工作，同时限制短路电流，避免过大的短路电流对芯片和电路造成永久性损坏，在短路故障排除后，芯片能够自动恢复正常工作状态。三、封装与散热优势 WD5105采用QFN-20封装，这种封装形式具有体积小、引脚间距小的特点，适合高密度的电路板布局，满足现代电子设备小型化、轻量化的设计需求。同时，QFN-20封装具有良好的散热性能，能够快速将芯片工作时产生的热量散发出去，确保芯片在长时间高负荷工作过程中保持稳定的温度，提高芯片的可靠性和稳定性。四、广泛的应用领域（一）车载充电器汽车电源系统的电压波动较大，WD5105的宽输入电压范围和高输出电流能力，使其能够为车载电子设备提供稳定可靠的电源，满足汽车在启动、行驶、充电等不同工况下对电源的需求，确保各类车载设备如手机充电器、导航仪、车载音响等正常工作。（二）电动车仪表电动车在行驶过程中，电池电压会随着电量的消耗而变化。WD5105能够适应电动车电池的宽电压输出范围，为电动车仪表系统提供稳定的电源，保证仪表准确显示车速、电量、里程等重要信息，提升电动车的使用体验和安全性。（三）电信基站电源电信基站需要长时间稳定运行，对电源的可靠性和效率要求极高。WD5105的高效率、高稳定性以及全面的保护功能，能够满足电信基站设备对电源的严格需求，确保基站在各种复杂环境下持续稳定工作，保障通信网络的畅通。（四）电源适配器在各类电子设备的外部电源适配器中，WD5105可将市电转换为适合设备使用的稳定直流电压。其宽输入电压范围能够适应不同地区的市电电压波动，高转换效率则可降低电源适配器的能耗和发热，提高适配器的可靠性和使用寿命。（五）工业控制设备在工业自动化领域，如可编程逻辑控制器（PLC）、交流伺服电机驱动器等设备，需要稳定的电源来保证精确的控制和可靠的运行。WD5105的高性能特性使其能够为这些工业控制设备提供稳定的电力支持，满足工业生产对设备稳定性和可靠性的严格要求。综上所述，100V5A同步降压大功率芯片WD5105以其卓越的性能、全面的保护功能、良好的散热特性以及广泛的应用领域，成为现代电子设备电源管理的核心组件之一，为推动电子设备的高效、稳定运行发挥着重要作用。
