深度整理总结MySQL——Buffer Pool工作原理

news 来源：原创 2025/5/10 5:22:38

Buffer Pool工作原理

- 前言
- 为什么会有Buffer Pool
- Buffer Pool介绍
- - Buffer Pool有多大
  - Buffer Pool缓存什么呢
  - - Buffer Pool碎片空间
    - 查询一条记录，就只需要缓冲一条记录吗
  - 如何管理Buffer Pool
  - - 如何管理空闲页
    - 如何管理脏页
    - 如何提高缓存命中率
  - LRU带来的问题
  - - 预读失效
    - Buffer Pool污染
  - 脏页什么时候会被刷入磁盘
- 总结

前言

用系统分层架构，为了加速数据访问，会把最常访问的数据，放在缓存(cache)里，避免每次都去访问数据库。
操作系统，会有缓冲池(buffer pool)机制，避免每次访问磁盘，以加速数据的访问。
MySQL作为一个存储系统，同样具有缓冲池(buffer pool)机制，以避免每次查询数据都进行磁盘IO。

为什么会有Buffer Pool

虽然说 MySQL 的数据是存储在磁盘里的，但是也不能每次都从磁盘里面读取数据,这样性能太差了.
要想提升查询性能，加个缓存就行了嘛。把磁盘上的数据加载到内存中，避免每次访问都进行磁盘IO，起到加速访问的作用。
所以,InnoDB设计了一个缓冲池（Buffer Pool），来提高数据库的读写性能。
在这里插入图片描述
有了缓冲池,我们可以看到:

当读取数据时，如果数据存在于 Buffer Pool 中，客户端就会直接读取 Buffer Pool 中的数据，否则再去磁盘中读取。
当修改数据时，首先是修改 Buffer Pool 中数据所在的页，然后将其页设置为脏页，最后由后台线程将脏页写入到磁盘。

Buffer Pool介绍

Buffer Pool有多大

uffer Pool 是在 MySQL 启动的时候，向操作系统申请的一片连续的内存空间，默认配置下 Buffer Pool 只有 128MB 。
不过你可以根据innodb_buffer_pool_size参数来设置Buffer Pool 的大小.

Buffer Pool缓存什么呢

InnoDB 会把存储的数据划分为若干个「页」，以页作为磁盘和内存交互的基本单位，一个页的默认大小为 16KB。因此，Buffer Pool 同样需要按「页」来划分。
InnoDB 会为 Buffer Pool 申请一片连续的内存空间，然后按照默认的16KB的大小划分出一个个的页， Buffer Pool 中的页就叫做缓存页,此时这些缓存页都是空闲的，之后随着程序的运行，才会有磁盘上的页被缓存到 Buffer Pool 中。

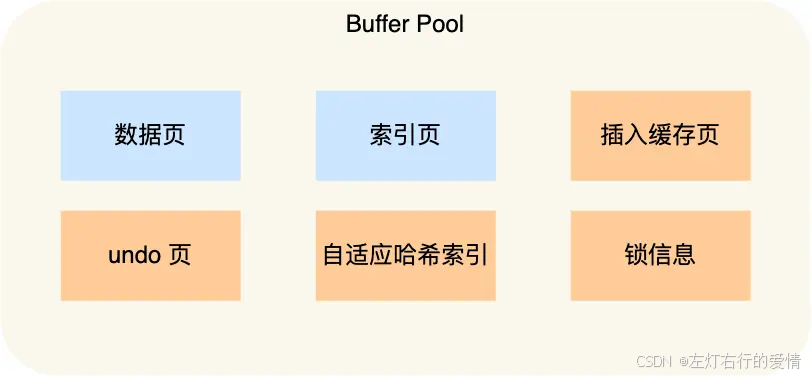

Buffer Pool 除了缓存「索引页」和「数据页」，还包括了 undo 页，插入缓存、自适应哈希索引、锁信息等等。
在这里插入图片描述

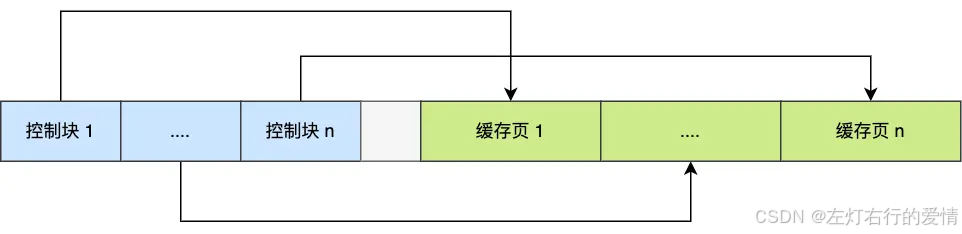

数据类型一多就不好管理了,所以为每个缓存页都设置了一个控制块,控制块的信息包括:缓存页的表空间、页号、缓存页地址、链表节点等.
控制块也是占有内存空间的，它是放在 Buffer Pool 的最前面，接着才是缓存页.
在这里插入图片描述
上图中控制块和缓存页之间灰色部分称为碎片空间。

Buffer Pool碎片空间

每一个控制块都对应一个缓存页，那在分配足够多的控制块和缓存页后，可能剩余的那点儿空间不够一对控制块和缓存页的大小，用不到的那点儿内存空间就被称为碎片了.

查询一条记录，就只需要缓冲一条记录吗

不是的.
当我们查询一条记录时，InnoDB 是会把整个页的数据加载到 Buffer Pool 中，因为，通过索引只能定位到磁盘中的页，而不能定位到页中的一条记录。将页加载到 Buffer Pool 后，再通过页里的页目录去定位到某条具体的记录。

如何管理Buffer Pool

如何管理空闲页

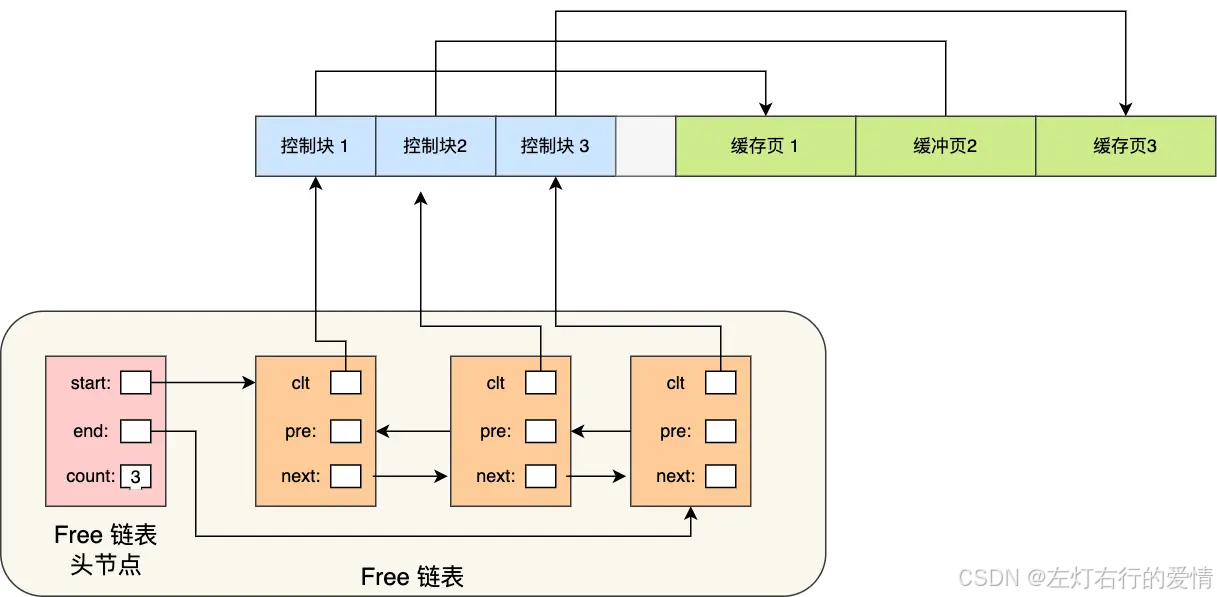

为了能够快速找到空闲的缓存页，可以使用链表结构，将空闲缓存页的「控制块」作为链表的节点，这个链表称为 Free 链表（空闲链表）.
在这里插入图片描述
Free 链表上除了有控制块，还有一个头节点，该头节点包含链表的头节点地址，尾节点地址，以及当前链表中节点的数量等信息。
Free 链表节点是一个一个的控制块，而每个控制块包含着对应缓存页的地址,所以相当于 Free 链表节点都对应一个空闲的缓存页。

有了 Free 链表后，每当需要从磁盘中加载一个页到 Buffer Pool 中时，就从 Free链表中取一个空闲的缓存页，并且把该缓存页对应的控制块的信息填上，然后把该缓存页对应的控制块从 Free 链表中移除。

如何管理脏页

设计 Buffer Pool 除了能提高读性能，还能提高写性能，也就是更新数据的时候，不需要每次都要写入磁盘，而是将 Buffer Pool 对应的缓存页标记为脏页，然后再由后台线程将脏页写入到磁盘。
那为了能快速知道哪些缓存页是脏的，于是就设计出 Flush 链表，它跟 Free 链表类似的，链表的节点也是控制块，区别在于 Flush 链表的元素都是脏页。
在这里插入图片描述

如何提高缓存命中率

Buffer Pool 的大小是有限的，对于一些频繁访问的数据我们希望可以一直留在 Buffer Pool 中,而一些很少访问的数据希望可以在某些时机可以淘汰掉.
要实现这个，最容易想到的就是 LRU（Least recently used）算法.
该算法的思路是，链表头部的节点是最近使用的，而链表末尾的节点是最久没被使用的。
那么，当空间不够了，就淘汰最久没被使用的节点，从而腾出空间。

简单的 LRU 算法的实现思路是这样的

当访问的页在 Buffer Pool 里,就直接把该页对应的 LRU 链表节点移动到链表的头部。
当访问的页不在 Buffer Pool 里,除了要把页放入到 LRU 链表的头部，还要淘汰 LRU 链表末尾的节点.

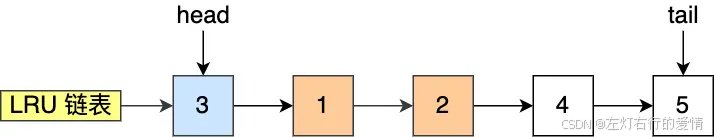

比如下图，假设 LRU 链表长度为 5，LRU 链表从左到右有 1，2，3，4，5 的页.

如果访问了 3 号的页，因为 3 号页在 Buffer Pool 里，所以把 3 号页移动到头部即可。

而如果接下来，访问了 8 号页，因为 8 号页不在 Buffer Pool 里，所以需要先淘汰末尾的 5 号页，然后再将 8 号页加入到头部。

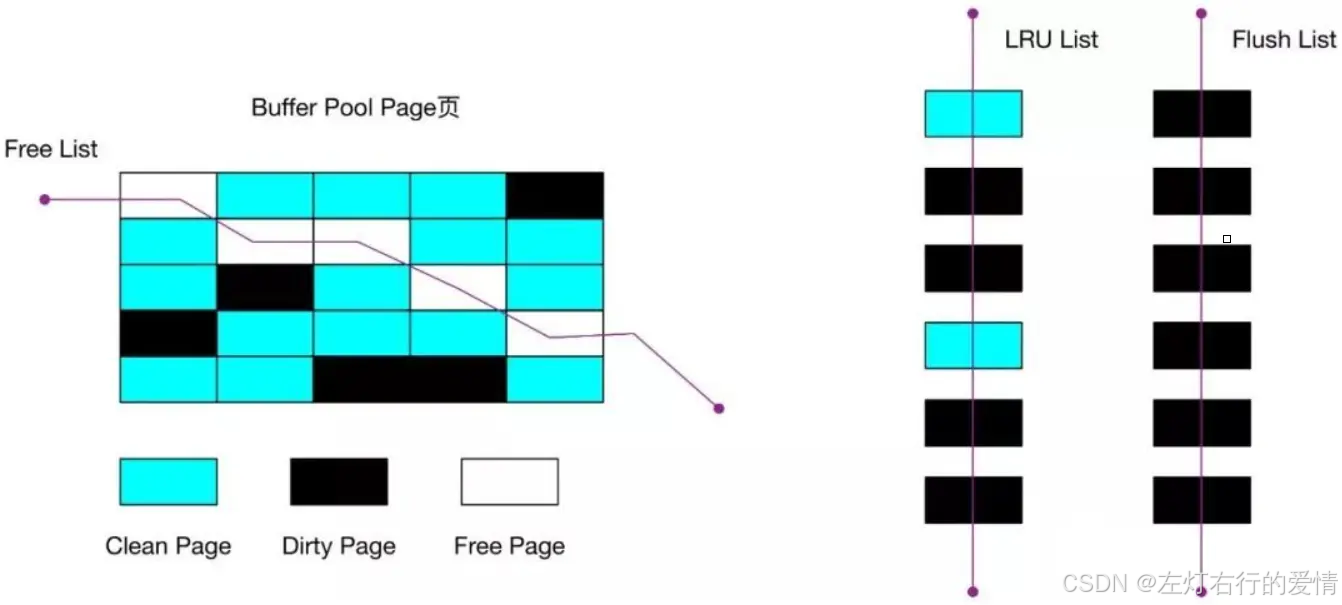

到这里我们可以知道，Buffer Pool 里有三种页和链表来管理数据。
在这里插入图片描述

Free Page（空闲页），表示此页未被使用，位于 Free 链表；
Clean Page（干净页），表示此页已被使用，但是页面未发生修改，位于LRU 链表。
Dirty Page（脏页），表示此页「已被使用」且「已经被修改」，其数据和磁盘上的数据已经不一致。当脏页上的数据写入磁盘后，内存数据和磁盘数据一致，那么该页就变成了干净页。脏页同时存在于 LRU 链表和 Flush 链表。

LRU带来的问题

简单的 LRU 算法并没有被 MySQL 使用,简单的 LRU 算法无法避免下面这两个问题:

预读失效；
Buffer Pool 污染；

预读失效

预读机制:程序是有空间局部性的，靠近当前被访问数据的数据，在未来很大概率会被访问到。
MySQL 在加载数据页时，会提前把它相邻的数据页一并加载进来，目的是为了减少磁盘 IO。
预读失效:但是可能这些被提前加载进来的数据页，并没有被访问，相当于这个预读是白做了，

如果这些预读页如果一直不会被访问到，就会出现一个很奇怪的问题:

不会被访问的预读页却占用了 LRU 链表前排的位置
末尾淘汰的页，可能是频繁访问的页
这样大大降低了缓存命中率.

如何解决呢?

要避免预读失效带来影响，最好就是让预读的页停留在 Buffer Pool 里的时间要尽可能的短,让真正被访问的页才移动到 LRU 链表的头部,从而保证真正被读取的热数据留在 Buffer Pool 里的时间尽可能长.
那到底怎么去做呢?
MySQL 是这样做的，它改进了 LRU 算法，将 LRU 划分了 2 个区域：old 区域和 young 区域。
young 区域在 LRU 链表的前半部分，old 区域则是在后半部分，如下图：
在这里插入图片描述
old 区域占整个 LRU 链表长度的比例可以通过 innodb_old_blocks_pct 参数来设置，默认是 37，代表整个 LRU 链表中 young 区域与 old 区域比例是 63:37。
划分这两个区域后，预读的页就只需要加入到 old 区域的头部，
当页被真正访问的时候，才将页插入 young 区域的头部。
如果预读的页一直没有被访问，就会从 old 区域移除，这样就不会影响 young 区域中的热点数据。

举例子来看:

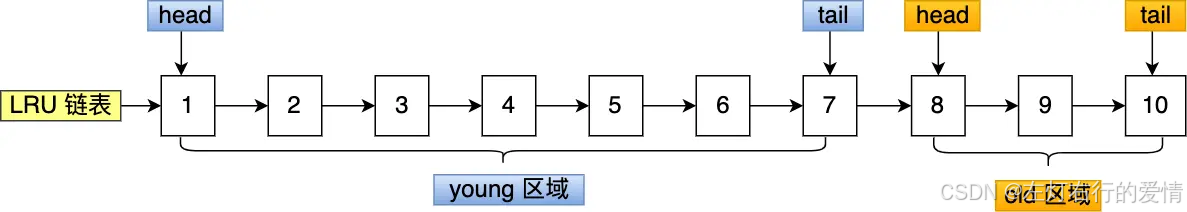

假设有一个长度为 10 的 LRU 链表，其中 young 区域占比 70 %，old 区域占比 30 %。
在这里插入图片描述
现在有个编号为 20 的页被预读了，这个页只会被插入到 old 区域头部，而 old 区域末尾的页（10号）会被淘汰掉。

如果 20 号页一直不会被访问，它也没有占用到 young 区域的位置，而且还会比 young 区域的数据更早被淘汰出去。

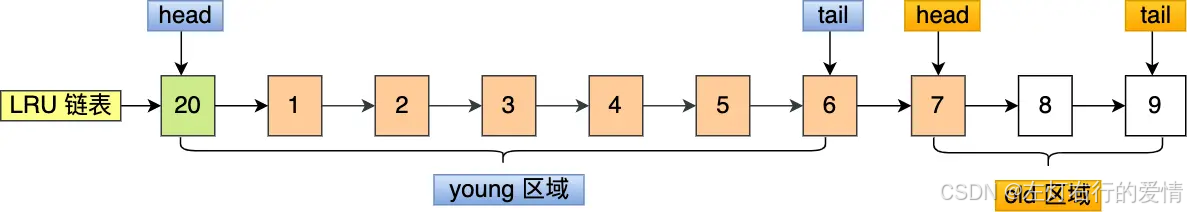

如果 20 号页被预读后，立刻被访问了，那么就会将它插入到 young 区域的头部，young 区域末尾的页（7号），会被挤到 old 区域，作为 old 区域的头部，这个过程并不会有页被淘汰。
在这里插入图片描述
但是但是,还有个问题无法解决，那就是 Buffer Pool 污染的问题。

Buffer Pool污染

当某一个 SQL 语句扫描了大量的数据时，在 Buffer Pool 空间比较有限的情况下,可能会将 Buffer Pool 里的所有页都替换出去，导致大量热数据被淘汰了，等这些热数据又被再次访问的时候，由于缓存未命中，就会产生大量的磁盘 IO,MySQL 性能就会急剧下降，这个过程被称为 Buffer Pool 污染。

如何解决呢?
发生BufferPool污染本质上是:像前面这种全表扫描的查询，很多缓冲页其实只会被访问一次，但是它却只因为被访问了一次而进入到 young 区域，从而导致热点数据被替换了。
LRU 链表中 young 区域就是热点数据，只要我们提高进入到 young 区域的门槛，就能有效地保证 young 区域里的热点数据不会被替换掉。
MySQL 是这样做的，进入到 young 区域条件增加了一个停留在 old 区域的时间判断。
具体规则是这样:
在对某个处在 old 区域的缓存页进行第一次访问时，就在它对应的控制块中记录下来这个访问时间.

如果后续的访问时间与第一次访问的时间在某个时间间隔内,那么该缓存页就不会被从 old 区域移动到 young 区域的头部；
如果后续的访问时间与第一次访问的时间不在某个时间间隔内,那么该缓存页移动到 young 区域的头部；
这个间隔时间是由 innodb_old_blocks_time 控制的，默认是 1000 ms。
只有同时满足「被访问」与「在 old 区域停留时间超过 1 秒」两个条件，才会被插入到 young 区域头部..

还有一点:MySQL 针对 young 区域其实做了一个优化，为了防止 young 区域节点频繁移动到头部。young 区域前面 1/4 被访问不会移动到链表头部，只有后面的 3/4被访问了才会。

脏页什么时候会被刷入磁盘

若每次修改数据都刷入磁盘，则性能会很差，因此一般都会在一定时机进行批量刷盘。
InnoDB 的更新操作采用的是 Write Ahead Log 策略,即先写日志，再写入磁盘，通过 redo log 日志让 MySQL 拥有了崩溃恢复能力。
下面几种情况会触发脏页的刷新：

当 redo log 日志满了的情况下，会主动触发脏页刷新到磁盘；
Buffer Pool 空间不足时，需要将一部分数据页淘汰掉，如果淘汰的是脏页，需要先将脏页同步到磁盘；
MySQL 认为空闲时，后台线程会定期将适量的脏页刷入到磁盘；
MySQL 正常关闭之前，会把所有的脏页刷入到磁盘；

总结

Innodb 存储引擎设计了一个缓冲池（Buffer Pool），来提高数据库的读写性能。
Innodb 通过三种链表来管理缓页：

Free List （空闲页链表），管理空闲页；
Flush List （脏页链表），管理脏页；
LRU List，管理脏页+干净页，将最近且经常查询的数据缓存在其中，而不常查询的数据就淘汰出去。
InnoDB 对 LRU 做了一些优化，我们熟悉的 LRU 算法通常是将最近查询的数据放到 LRU 链表的头部，而 InnoDB 做 2 点优化：
将 LRU 链表分为young 和 old 两个区域，加入缓冲池的页，优先插入 old 区域；页被访问时，才进入 young 区域，目的是为了解决预读失效的问题。
当页被访问且 old 区域停留时间超过innodb_old_blocks_time 阈值（默认为1秒）时，才会将页插入到 young 区域，否则还是插入到 old 区域，目的是为了解决批量数据访问，大量热数据淘汰的问题。
为了防止 young 区域节点频繁移动到头部。young 区域前面 1/4 被访问不会移动到链表头部，只有后面的 3/4被访问了才会.
