同步升压芯片-FP6276BXR-G1不能工作的原因

news 来源：原创 2025/6/9 20:48:51

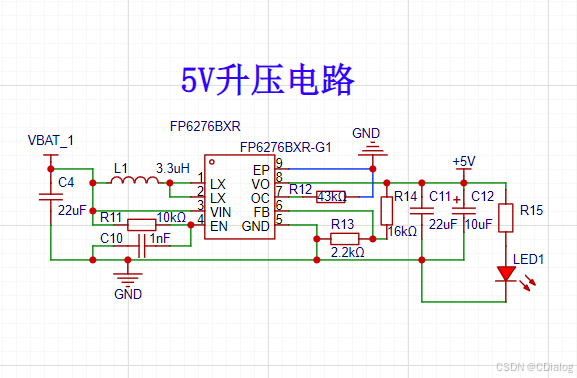

电源管理芯片FP6276BXR-G1是一个升压稳压电源，我用来把一节锂电池升压到5V电源

这个芯片是一个神奇的芯片，为什么专门拉出来写一篇文章呢，就是焊接好后，发现点不亮，这个就糟糕了。

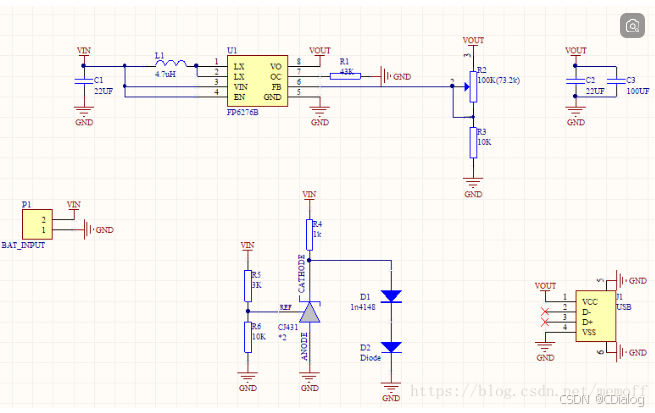

这个是网友

memoff的一张图，我觉得画的比我好，拿来贴一下

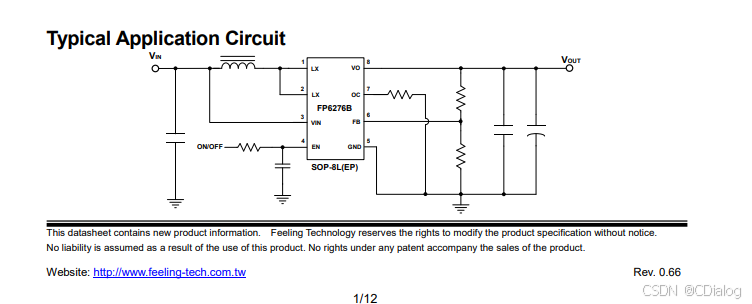

这个是官方的图

下来说重点，焊接后，没有升压到5V，而电压在2v左右跳动

重点啊，搞了一下午，各种电阻电容的检查，最后发现

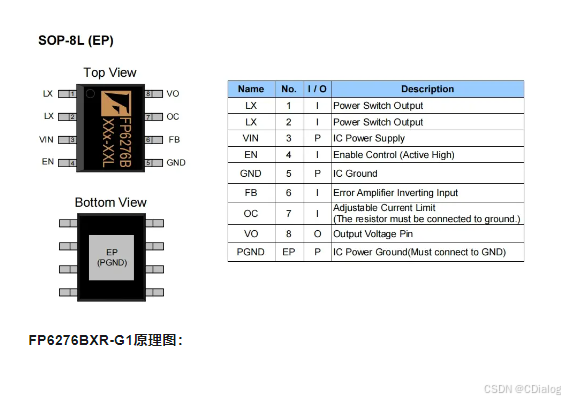

芯片底部有个PGND引脚，记得这个引脚一定要接地，一定要焊接！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

我就是这个引脚没有焊接，但是又有接触，所以导致电压一直在2V跳动，并不能完美的输出

要感谢这个哥们这篇文章，要么想破脑袋也想不到原因

FP6276B 5V升压实验_fp6276b升压原理图-CSDN博客文章浏览阅读7.2k次，点赞3次，收藏12次。最近应用需要把锂电池升压转5V，试过了SX1308，非常便宜，低负载运行很好，高负载700mA有点问题，无法带动移动硬盘，需要对布线特别当心，尽量增粗并缩短馈线。又换了一个方案用FP6276B来实现，电路也基本上就是规格书里面的电路，这次的低电量指示电路用的是431来实现。原本觉得不可能出问题，但是奇怪的问题却出现了，接上锂电池输出一直显示3.85V，无论如何调整R2都没用，检查了引脚..._fp6276b升压原理图https://blog.csdn.net/memoff/article/details/82718111?spm=1001.2101.3001.6650.1&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7EPaidSort-1-82718111-blog-137117361.235%5Ev43%5Epc_blog_bottom_relevance_base9&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7EPaidSort-1-82718111-blog-137117361.235%5Ev43%5Epc_blog_bottom_relevance_base9&utm_relevant_index=2

因为这个芯片有接地的引脚，就偷懒的没接底部的接地，那个焊接上，再想拆下来就比较困难，所以我一般都不接这个玩意。

然后就出问题了。

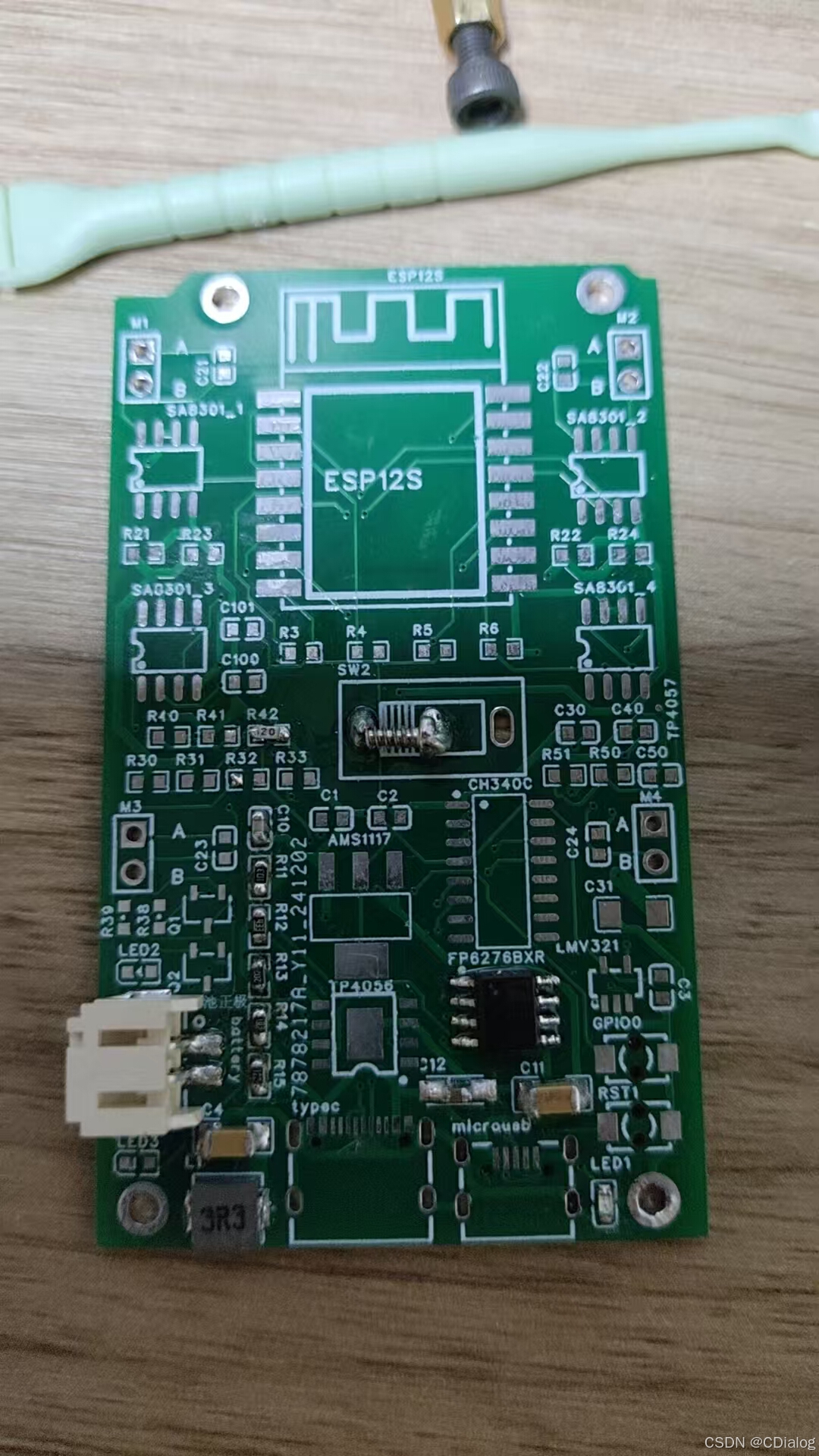

手工焊接，丑了点，哈哈哈哈哈

测试终于成功了，嘛德，一下午啊~~~ 就这个破事~~~~
