无源探头衰减比与带宽特性的关联性研究

news 来源：原创 2025/7/19 10:14:53

引言

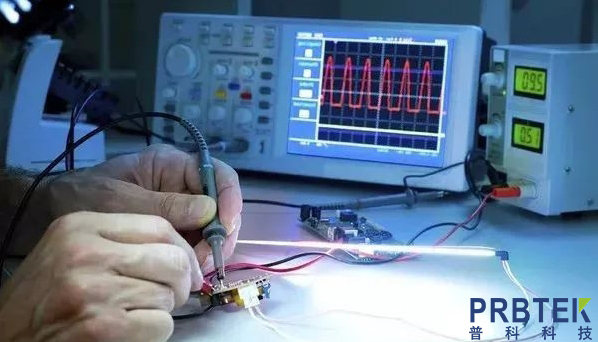

在电子测量领域，无源探头作为示波器的重要附件，其性能参数直接影响测量结果的准确性。本文将从电路设计原理出发，深入分析衰减比与带宽这两个关键参数的相互关系，帮助工程师正确理解并选择适合的测量探头。

技术原理分析

衰减比的本质特性

衰减比本质上是探头对输入信号幅度的缩放比例，由分压电阻网络的比例决定。其核心功能是使探头能够适配不同幅度的被测信号，确保示波器输入端的信号处于最佳测量范围。

带宽的决定因素

探头的带宽特性主要由信号通路的频率响应决定，影响因素包括：

  • 电阻网络的分布参数

  • 补偿电容的匹配程度

  • 传输线的高频特性

  • 连接器的接触阻抗

两者的关联机制

虽然衰减比不直接决定带宽，但不同衰减比的探头在设计上存在显著差异：

  1. 高衰减比探头(如10:1)通常采用补偿网络设计

  2. 低衰减比探头(如1:1)往往具有更高的容性负载

  3. 特殊衰减比探头(如100:1)可能采用混合式设计

实测数据对比

探头类型典型带宽范围输入阻抗容性负载1:15-20MHz1MΩ50-100pF10:1100-500MHz10MΩ10-20pF100:150-300MHz100MΩ5-15pF

工程选型建议

  1. 带宽优先原则

  • 高频测量首选有源探头

  • 差分信号采用专用差分探头

  • 考虑探头-示波器系统整体带宽

  1. 衰减比选择标准

  • 根据信号幅度确定最小衰减比

  • 考虑测量精度需求

  • 评估探头负载效应

  1. 实际应用技巧

  • 定期校准补偿网络

  • 注意探头接地方式

  • 合理选择探头线长度

结论

无源探头的衰减比与带宽虽然存在一定关联性，但本质上属于不同的性能维度。工程师在选择探头时，应当基于实际测量需求，综合考虑各项参数指标，并通过实测验证探头的实际性能表现。
