S参数的含义

news 来源：原创 2025/6/17 6:18:31

S参数的含义：

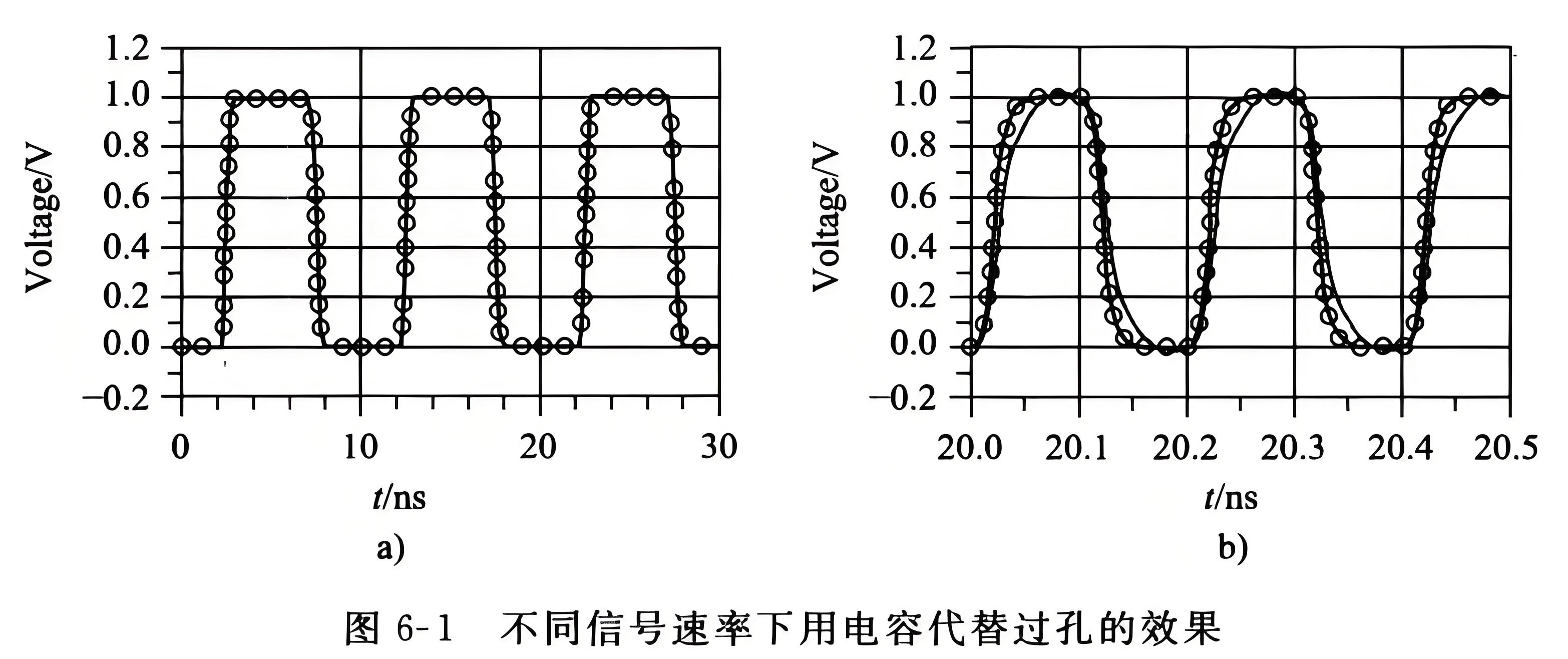

在低速设计时代，工程界普遍使用等效集总电路模型来描述互连通道的过孔、连接器等各部分。对于上升时间达到几个ns的低速数字信号，甚至可以使用一个0Ω电阻代替连接器，分析的结果也不会和实际情况有太大的差别。但是当传输速率达到GHz以上时，这种使用集总电路模型的等效方法就会和实际情况偏离较大。使用一个小电容来代替过孔是另外一种常见的近似，对于上升时间达到几个ns的低速数字信号，这种近似能够很好地模拟过孔的行为，图6-1a显示了这种近似对信号波形的模拟几乎没有偏差。但是对于边沿非常陡峭的高速信号，这种近似的误差是不可忍受的，图6-1b中信号为10GHz,上升时间为30 ps,使用电容近似明显偏离过孔的实际特性。因此，随着信号速率的提高，需要新的模型来表示互连线中的各种结构。

S参数作为描述线性无源互连结构的一种行为模型，来源于网络分析方法。这种模型不考虑互连结构的具体形式，把互连结构当成“黑盒子”,仅仅通过在端口处的参量就能完全描述互连结构的全部行为特征，在高频领域得到非常广泛的应用。在SI领域，由于信号速率的提高，常常需要考虑到几十个GHz范围内的频率成分，因此S参数已成为信号完整性分析与设计中必不可少的重要工具。

本章并非是对S参数严谨的数学说明，而是基于信号完整性的设计，从使用S参数的角度出发，提供一些观察与分析的方法，以帮助读者更直观地理解S参数。

网络分析基础：

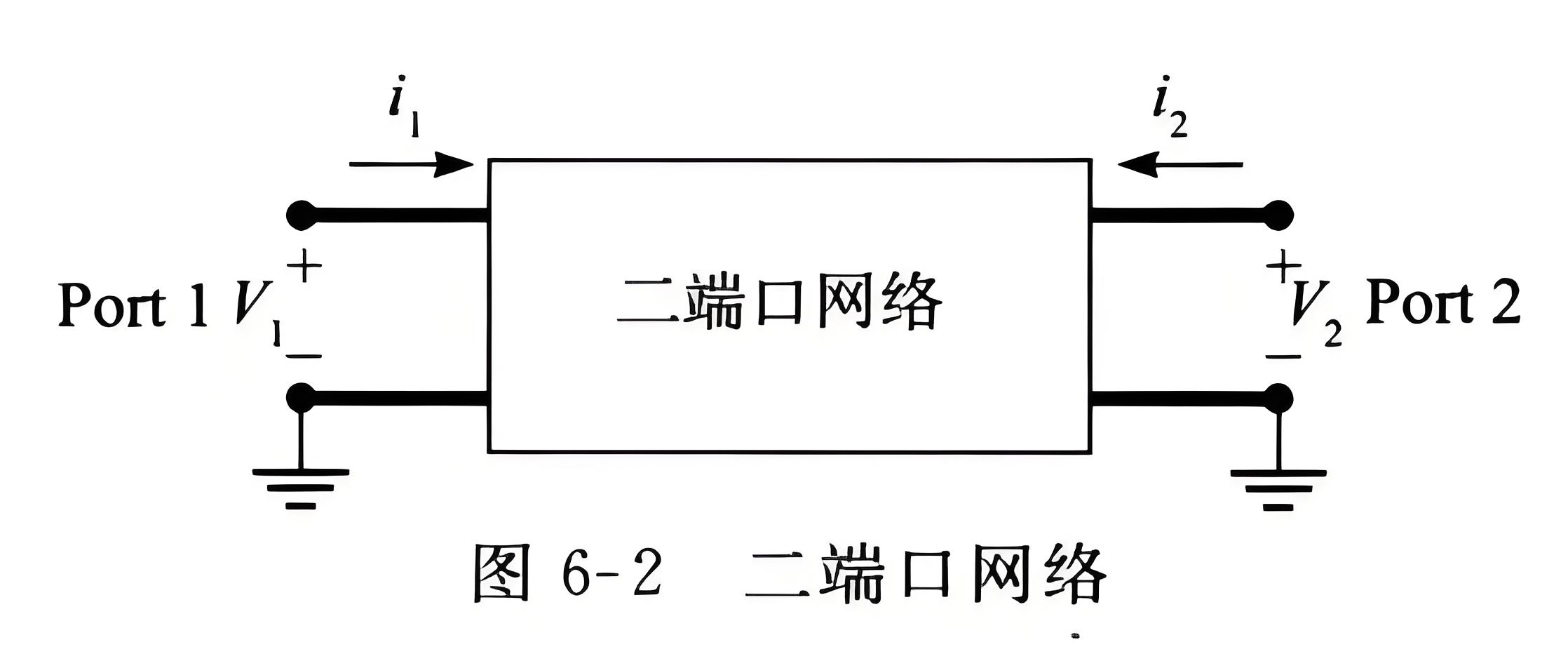

网络分析方法是一种频域方法，在一组离散频率点上，通过在输入和输出端口得到的参量完全描述线性时不变系统，无需了解系统内部的详细结构，把目标对象当作黑匣子来处理。在进行网络分析时，关注的是端口处的激励和响应之间的关系。例如，一个二端口网络具有两个端口，如果这个网络是线性的，那么在任何一个频率点该网络的“行为”都可以由两个等式来完全描述。首先我们来看使用阻抗参数如何描述该网络。二端口网络如图6-2所示，

该网络可用下面两个等式来描述

如果 $Z_{11}$ 、 $Z_{21}$ 、 $Z_{12}$ 、 $Z_{22}$ 、4个参量已知，那么根据施加的激励，就可以得到响应。如果端口1存在电流激励源 $i_{1}$ ,那么端口1和端口2的响应(电压)都可以得到，V₁= $Z_{11}$ * $i_{1}$ , V₂= $Z_{21}$ * $i_{1}$ 。
因此该网络的特性完全可以由4个阻抗参量来确定。在低频段，这4个阻抗参量可以在端口处测得，端口2在开路的情况下可测得,

端口1在开路的情况下可测得

通常用矩阵形式来表示式(6-1),矩阵如下所示。

这样二端口网络就可以有一个阻抗矩阵完全描述：

用阻抗矩阵来描述二端口网络尽管简单直观，但是在高频时却无法使用。因为阻抗矩阵的4个参量需要在端口处测量得到，测量时需要让其中一个端口完全开路，高频时很难做到完全开路，即使是一个很小的寄生电容也可能会严重影响测量结果的正确性。因此需要使用另外的方式来描述网络，S参数避免了阻抗矩阵测试中的问题，并且测量准确方便，因此得到了广泛的应用。

应该指出的是，阻抗矩阵对分析某些问题非常有用且方便。尽管高频时无法通过测量得到准确的阻抗矩阵，但是如果能够通过其他间接的方法转换得到阻抗矩阵，就能充分发挥阻抗矩阵在分析问题中的作用。

S参数定义：

用S参数来表征线性网络是基于波的传播理论，反映的是信号的入射波与反射波之间的关系。根据波传播方程，端口处的电压可表示为

假设端口阻抗为 $Z_{0}$ , 则端口的电流可表示为:

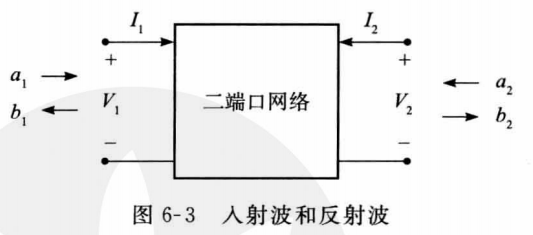

因此，如果能够得到端口处的入射信号和反射信号之间的关系，那么也可以完全反映网络的特性。以二端口网络为例，图6-3显示了以入射波和反射波表征网络的方法。定义了4个表征入射波和反射波的参量a₁、b₁、a₂、b₂。

可以使用下面的两个等式表征二端口网络：

其矩阵形式为

从定义可见， $a_{i}$ ;(i=1,2)表示的是阻抗归一化的入射信号电压， $b_{i}$ (i=1,2)表示的是阻抗归一化的反射信号电压，因此 $S_{ij}$ 将入射信号和反射信号联系起来。这组参数 $S_{ij}$ ,就称为S参数。
如果确定了入射信号和反射信号情况，那么端口处的电压和电流也就确定了。为方便分析，忽略 $e^{-\gamma z}$ , 电压电流和入射信号及反射信号之间的关系可简写为

入射信号及反射信号也可以使用端口处的电压和电流表示:
