嵌入式物联网开发(二)如何创建N32G45的Keil工程并实现串口打印

news 来源：原创 2025/8/19 23:04:14

如何创建N32G45的Keil工程并实现串口打印

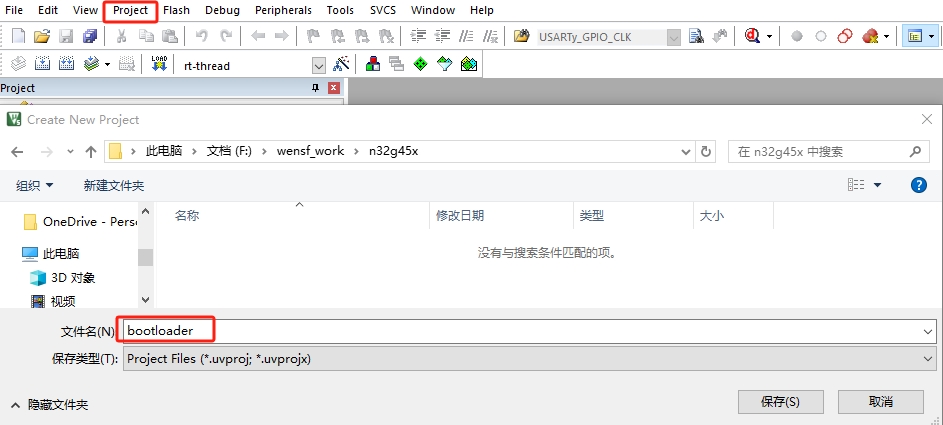

打开Keil IDE, 点击菜单栏Project按钮，选择Create New Project，并在弹出的对话框中选择工程目录，并取一个名字，这里取名bootloader:

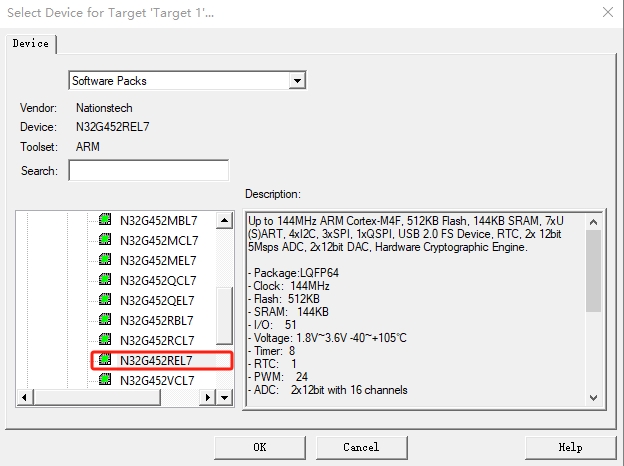

在弹出的对话框中选择我们的对应的芯片型号: N32G452REL7,之后点击OK:

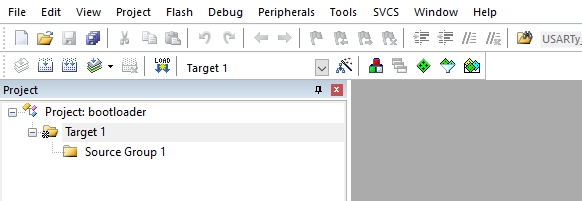

在弹出的"Mannage Run-Time Environment"对话框中，什么都不要选，直接默认点击OK，创建一个空的工程：

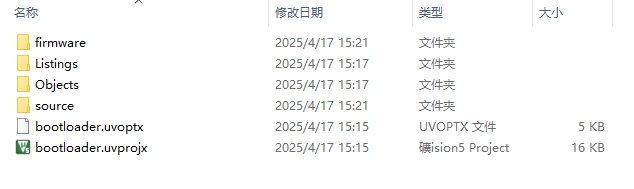

把下载好的SDK目录中的firmware复制到工程根目录下，同时在根目录创建一个source文件夹，用于管理我们自己的源文件：

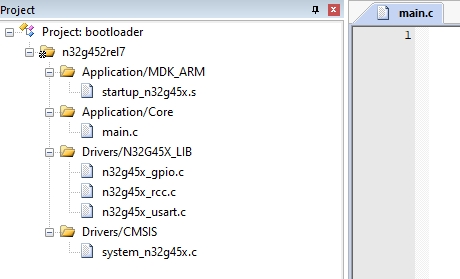

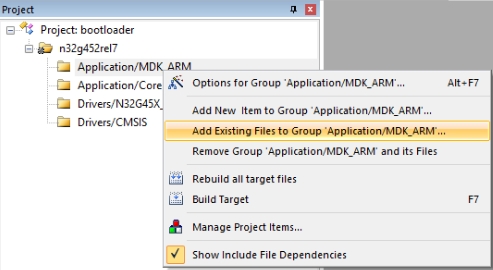

回到Keil中，在左面的Project面板，按照下图所示，建立Group，用来分类管理源文件，然后把对应的文件添加到Group中，注意main.c是需要我们自己新建并添加，其他文件直接从之前复制的firmware文件夹中找,添加方式：点击Group最终得到的Goup文件布局如下：
6.点击Keil菜单的Option for target…按钮，设置工程Jlink调试相关的选项，具体参考前一篇文章

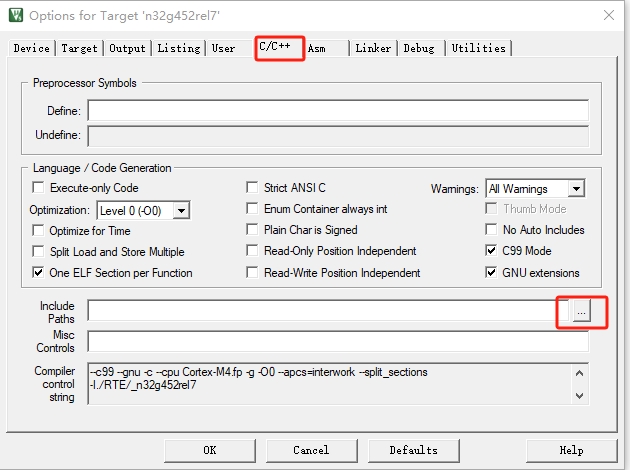

7.这时候按F7编译的话，编译器应该会提示，部分头文件找不到，这是因为我们还没有把相关的头文件目录添加到keil中，还是点击菜单栏的Option for target…按钮，在弹出的对话框中选择C/C++，并点击include paths后面的…按钮：

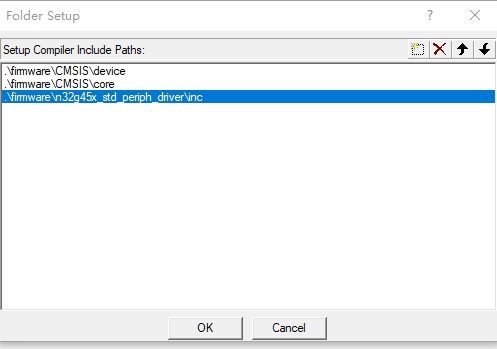

在这里插入图片描述在弹出的对话框中，添加文件目录项，主要是firmware里面文件目录，不知道的话，可看编译报错的是哪个文件，然后在目录中搜索，最终添加的目录如下：如果后期我们添加了其他源文件和头文件，包括自己的头文件，操作步骤也是一样的。

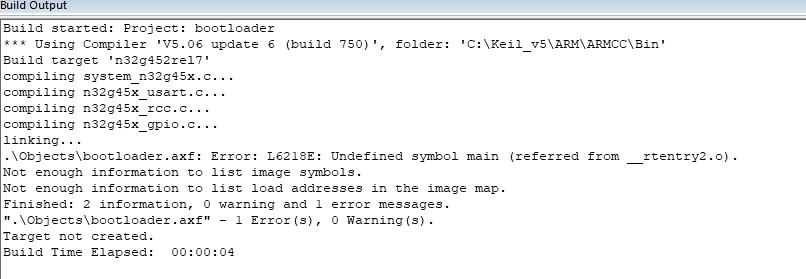

到这里，我们相关的准备工作就OK了，可以按一下F7按钮进行编译，看看效果，如果不出意外的话，肯定还是出意外了：在这里插入图片描述
不要着急，因为我们的main.c文件是空的，也没有main函数的定义，下面我们就来进入今天的主题：配置一个串口，实现串口打印字符串，在main.c中添加以下代码：

#include <stdio.h>#include "n32g45x.h"
#include "n32g45x_rcc.h"
#include "n32g45x_gpio.h"
#include "n32g45x_usart.h"#define USARTx          USART3
#define USARTx_GPIO     GPIOC
#define USARTx_CLK      RCC_APB1_PERIPH_USART3
#define USARTx_GPIO_CLK RCC_APB2_PERIPH_GPIOC
#define USARTx_TxPin    GPIO_PIN_10
#define USARTx_RxPin    GPIO_PIN_11#define GPIO_APBxClkCmd  RCC_EnableAPB2PeriphClk
#define USART_APBxClkCmd RCC_EnableAPB1PeriphClk/*** @brief  Configures the different system clocks.*/
void RCC_Configuration(void)
{/* Enable GPIO clock */GPIO_APBxClkCmd(USARTx_GPIO_CLK | RCC_APB2_PERIPH_AFIO, ENABLE);/* Enable USARTy and USARTz Clock */USART_APBxClkCmd(USARTx_CLK, ENABLE);
}/*** @brief  Configures the different GPIO ports.*/
void GPIO_Configuration(void)
{GPIO_InitType GPIO_InitStructure;/* Configure USARTx Tx as alternate function push-pull */GPIO_InitStructure.Pin        = USARTx_TxPin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;GPIO_InitPeripheral(USARTx_GPIO, &GPIO_InitStructure);/* Configure USARTx Rx as input floating */GPIO_InitStructure.Pin       = USARTx_RxPin;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_InitPeripheral(USARTx_GPIO, &GPIO_InitStructure);/* 请参考7.4.3 USART3 的GPIO重映射 */GPIO_ConfigPinRemap(GPIO_PART_RMP_USART3, ENABLE);
}void Logger_Init(void)
{USART_InitType USART_InitStructure;/* USART3 configuration */USART_InitStructure.BaudRate            = 115200;USART_InitStructure.WordLength          = USART_WL_8B;USART_InitStructure.StopBits            = USART_STPB_1;USART_InitStructure.Parity              = USART_PE_NO;USART_InitStructure.HardwareFlowControl = USART_HFCTRL_NONE;USART_InitStructure.Mode                = USART_MODE_RX | USART_MODE_TX;/* Configure USARTx */USART_Init(USARTx, &USART_InitStructure);/* Enable the USARTx */USART_Enable(USARTx, ENABLE);
}/* retarget the C library printf function to the USART */
int fputc(int ch, FILE* f)
{USART_SendData(USARTx, (uint8_t)ch);while (USART_GetFlagStatus(USARTx, USART_FLAG_TXDE) == RESET);return (ch);
}/*** @brief  Main program*/
int main(void)
{/* System Clocks Configuration */RCC_Configuration();/* Configure the GPIO ports */GPIO_Configuration();/* Init the Logger */Logger_Init();/* Output a message on Hyperterminal using printf function */int i = 0;while (1){printf("USART Printf Example: retarget the C library printf function to the USART, i=%d\n\r", i);i++;}
}

上面的代码，我们配置了串口USART3，并把GPIO PC10,PC11设置为复用功能，并重写了C库的fputc函数，在fputc函数中我们通过USART3打印了一个字符，这样我们就可以调用C库的printf函数来打印任何想要打印的字符了，代码写完之后F7编译一下，应该不会有任何报错和警告了，F8下载到板子上运行。这时候，我们还需要把PC10,PC10，GND连接到一个串口转USB模块如CH340，CP2102上，然后在上位机串口调试软件观察串口的输出。
关于如何把程序烧写到N32G芯片中，可以参考前一篇文章

如果不出意外的话，诸君的串口还是没有输出的，莫急莫急，先按下面步骤检查：
(1) 首先仔细检查硬件连接，确保TX,RX,GND连接正确（N32的TX接USB转串口模块的RX，N32的RX接USB转串口的TX)

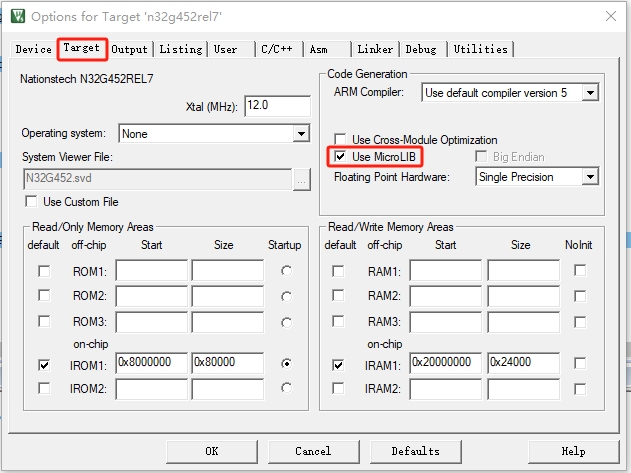

(2) 在Keil中点击Option for target…按钮，进入Output页面，把Use MicroLIB勾选上(具体缘由，大家自行学习)

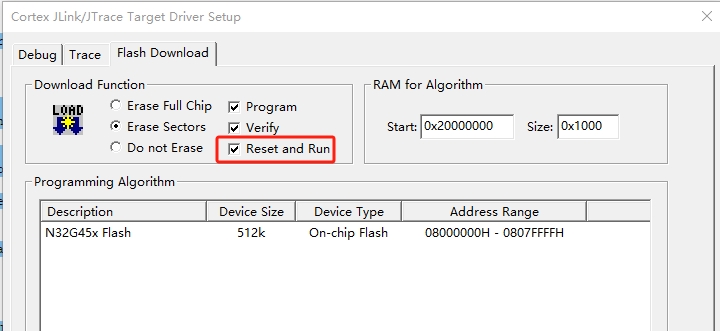

(3) 在Jlink设置页面，把Reset and run勾选上，否则Keil只是把程序下载到芯片的Flash中，并没有启动程序

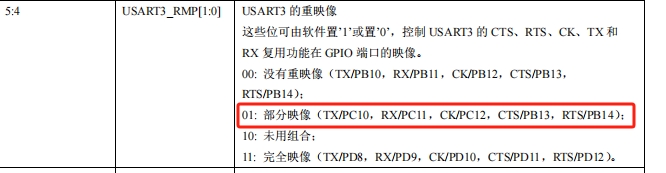

最后需要注意的是关于GPIO复用的设置，由于N32G的部分IO有2种复用功能，复用功能启用后，默认是第一复用功能，比如串口USART3，没有重映射时TX,RX管脚是PB10,PB11，部分重映射时TX,RX管脚是PC10,PC11, 完全映射时TX，RX管脚时PD8, PD9，详情可参考用户手册：
在这里插入图片描述
我们可以通过下面的函数来修改映射关系：

/* 请参考7.4.3 USART3 的GPIO重映射 */
GPIO_ConfigPinRemap(GPIO_PART_RMP_USART3, ENABLE); // 部分映射

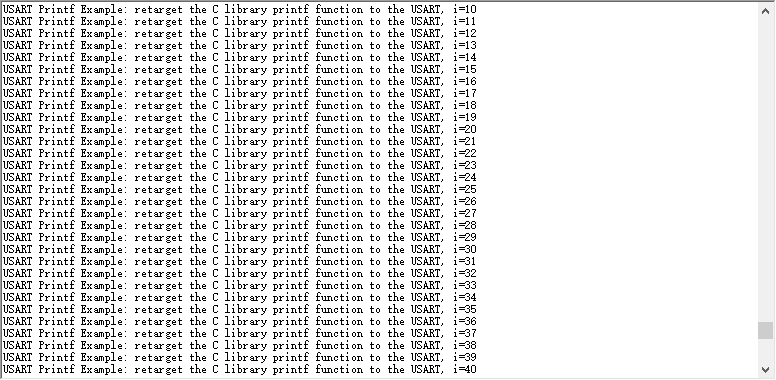

最后程序跑起来时上位机串口打印的内容如下：在这里插入图片描述

完整工程代码已上传，欢迎点击这里下载，若有疑问或错误，欢迎留言指正。
