Kubernetes外部etcd集群的快速Docker Compose 部署

一、背景

在高可用 Kubernetes 部署中，需要单独部署外部 etcd 集群，而不是使用 kubeadm 默认在 master 节点上部署的 etcd。以下是关于这一配置场景的详细记录。

二、etcd简介

etcd 是一个高可用的分布式键值存储系统，主要用于存储和管理配置信息、服务发现信息以及其他重要的元数据。etcd 是由 CoreOS 开发的，基于 Raft 共识算法来保证数据的一致性和可靠性。

2.1 etcd 关键特点

• 分布式：etcd 运行在多个节点上，通过 Raft 协议确保数据一致性。
• 高可用性：即使部分节点出现故障，etcd 也能继续提供服务。
• 一致性保证：使用 Raft 协议来确保数据的一致性，支持强一致性读写。
• 键值存储：数据以键值对的形式存储，适合存储配置和元数据。
• 支持事务：支持原子操作，如事务操作来保证数据的正确性。

2.2 etcd 主要功能

• 分布式键值存储：etcd 是一个高可用的分布式键值存储系统，支持高效的键值对存储和读取，并提供强一致性保证。
• 一致性保证：etcd 使用 Raft 协议确保数据一致性，即使部分节点故障，数据仍然保持一致。
• 高可用性：etcd 通过数据复制到多个节点提供高可用性和容错能力，只要大多数节点正常，数据依然可用。
• 事务支持：etcd 支持原子操作和事务，确保对多个键值对的更改安全一致。
• 观察和通知：etcd 支持事件监听和观察功能，客户端可以订阅键值变化，适合动态配置更新。
• 持久化存储：etcd 将数据持久化到磁盘，确保在节点重启或故障时数据不丢失。
• 分布式锁：etcd 提供分布式锁，支持节点间的协调和同步，常用于确保资源唯一性或任务协调。
• 范围查询：etcd 支持对键值对的范围查询，便于批量检索数据。
• API 接口：etcd 提供 HTTP/gRPC API，支持基本的 CRUD 操作、事务和观察功能。

这些功能使 etcd 成为一个强大且可靠的分布式键值存储系统，适合用于需要高一致性和高可用性的场景，特别是在 Kubernetes 这样的集群管理系统中。

2.3 etcd 在 Kubernetes 中使用场景

在 Kubernetes (K8S) 集群中，etcd 扮演着至关重要的角色。它主要用于存储和管理 Kubernetes 的所有集群状态信息和配置数据。以下是 etcd 在 Kubernetes 中的一些关键使用场景：

• 集群状态存储：Kubernetes 的所有集群状态、配置信息、资源定义等都存储在 etcd 中。包括 Pod、Service、ConfigMap、Secret 等对象的状态和配置都被存储在 etcd 中。
• 高可用性配置：提供高可用性和容错能力，保证即使在集群中的一些节点失效的情况下，Kubernetes 也能继续运行和提供服务。
• 数据一致性保证： 使用 Raft 协议确保数据的一致性，这对于 Kubernetes 来说是非常重要的，因为它需要确保所有操作和状态在集群中的一致性。
• 服务发现：Kubernetes 的服务发现机制依赖于 etcd 存储服务的状态和信息。etcd 记录服务的 IP 地址和端口信息，允许其他组件进行服务发现。
• 动态配置管理：Kubernetes 使用 etcd 来管理配置变化，比如部署新的应用版本或调整资源配置。etcd 的事务支持使得配置更改能够被安全地提交和应用。
• 审计和恢复：etcd 的持久化存储允许 Kubernetes 在发生故障或恢复操作时能够重建集群状态。etcd 的备份和恢复机制是确保 Kubernetes 集群数据安全的重要手段。

三、使用docker-compose快速部署etcd

• 参考官方文档：https://github.com/etcd-io/etcd/releases

3.1 etcd单节点部署

PS: 请勿在K8S 集群中的机器上 使用docker-compose 去部署etcd ，可能会存在子网冲突； 在条件允许的情况下，我们还是申请机器去单独部署etcd

3.1.1 环境准备

机器IP	主机名	etcd版本	docker 版本	docker-compose版本
172.22.33.213	etcd	v3.3.8	20.10.18	v2.10.2

3.1.2 创建etcd 工作目录，编写docker-compose 文件

• ETCD_NAME 每个节点的 etcd 服务名称
• ETCD_ADVERTISE_CLIENT_URLS 填写每个 etcd 容器所在节点对外提供服务的 IP
• ETCD_INITIAL_ADVERTISE_PEER_URLS 填写每个 etcd 容器所在节点对外提供服务的 IP
• **ETCD_INITIAL_CLUSTER：**ETCD 集群配置包含所有节点的名称和 ETCD_INITIAL_ADVERTISE_PEER_URLS 地址，我这里目前就一个节点
• ETCD_INITIAL_CLUSTER_STATE:
  • new: 用于首次创建全新 etcd 集群，节点将根据初始配置启动集群。
  • existing: 用于扩展、重启或恢复已有的集群，节点将尝试加入现有集群，而不是重新初始化

$ mkdir -p /home/application/etcd/{data,config}$ cat  >> /home/application/etcd/docker-compose.yaml << EOF
version: '3'services:etcd:container_name: etcdimage: quay.srebro.site/coreos/etcd:v3.3.8environment:- ETCD_NAME=etcd- ETCD_DATA_DIR=/var/etcd- ETCD_LISTEN_CLIENT_URLS=http://0.0.0.0:2379- ETCD_ADVERTISE_CLIENT_URLS=http://172.22.33.213:2379- ETCD_LISTEN_PEER_URLS=http://0.0.0.0:2380- ETCD_INITIAL_ADVERTISE_PEER_URLS=http://172.22.33.213:2380- ETCD_INITIAL_CLUSTER_TOKEN=etcd-cluster- ETCD_INITIAL_CLUSTER=etcd=http://172.22.33.213:2380- ETCD_INITIAL_CLUSTER_STATE=new- ETCD_LOGGER=zap- ETCD_LOG_LeveL=infovolumes:- /home/application/etcd/data:/var/etcd- "/etc/localtime:/etc/localtime:ro"ports:- 2379:2379- 2380:2380restart: alwaysnetworks:default:name: etcd-tierdriver: bridge
EOF

3.1.3 创建并启动 etcd 服务

$ cd /home/application/etcd/
$ docker-compose up -d
$ docker-compose ps
NAME                COMMAND                 SERVICE             STATUS              PORTS
etcd                "/usr/local/bin/etcd"   etcd                running             0.0.0.0:2379-2380->2379-2380/tcp, :::2379-2380->2379-2380/tcp

3.1.4 etcd 服务可用性测试

为了测试 etcd 服务的可用性，需要安装 etcd 客户端工具用于验证测试。

$ wget https://github.com/etcd-io/etcd/releases/download/v3.5.15/etcd-v3.5.15-linux-amd64.tar.gz
$ tar -xf etcd-v3.5.15-linux-amd64.tar.gz
$ cp etcd-v3.5.15-linux-amd64/etcdctl /usr/local/bin
$ chmod +x  /usr/local/bin/etcdctl#使用 etcdctl 工具快速检查指定的 etcd 节点（或节点集）的健康状态$ etcdctl --endpoints=172.22.33.213:2379 --write-out=table endpoint health+--------------------+--------+------------+-------+
|      ENDPOINT      | HEALTH |    TOOK    | ERROR |
+--------------------+--------+------------+-------+
| 172.22.33.213:2379 |   true | 3.035915ms |       |
+--------------------+--------+------------+-------+#使用 etcdctl 工具查看指定 etcd 节点（或节点集）当前的详细状态信息$ etcdctl  --endpoints=172.22.33.213:2379 --write-out=table endpoint status
+--------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
|      ENDPOINT      |        ID        | VERSION | DB SIZE | IS LEADER | IS LEARNER | RAFT TERM | RAFT INDEX | RAFT APPLIED INDEX | ERRORS |
+--------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
| 172.22.33.213:2379 | 8e9e05c52164694d |   3.3.8 |   26 MB |      true |      false |         2 |     659422 |                  0 |        |
+--------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+#使用 etcdctl 工具验证测试 member$ etcdctl  --endpoints=172.22.33.213:2379 --write-out=table member list
+------------------+---------+------+-----------------------+---------------------------+------------+
|        ID        | STATUS  | NAME |      PEER ADDRS       |       CLIENT ADDRS        | IS LEARNER |
+------------------+---------+------+-----------------------+---------------------------+------------+
| 8e9e05c52164694d | started | etcd | http://localhost:2380 | http://172.22.33.213:2379 |      false |
+------------------+---------+------+-----------------------+---------------------------+------------+# etcdctl 工具验证测试数据读写
$ etcdctl  --endpoints=172.22.33.213:2379  put srebro.cn yyds
OK
$ etcdctl  --endpoints=172.22.33.213:2379 get srebro.cn
srebro.cn
yyds

3.2 etcd集群部署

PS: 请勿在K8S 集群中的机器上 使用docker-compose 去部署etcd集群 ，可能会存在子网冲突； 在条件允许的情况下，我们还是申请机器去单独部署etcd集群

3.2.1 环境准备

机器IP	主机名	etcd版本	docker 版本	docker-compose版本
172.22.33.210	etcd-01	v3.3.8	20.10.18	v2.10.2
172.22.33.211	etcd-02	v3.3.8	20.10.18	v2.10.2
172.22.33.212	etcd-03	v3.3.8	20.10.18	v2.10.2

3.2.2 修改主机名，添加hosts解析

在每台主机上执行

设置主机名：
$ hostnamectl set-hostname etcd-01
$ hostnamectl set-hostname etcd-02
$ hostnamectl set-hostname etcd-03#在所有节点添加hosts：
$ cat >> /etc/hosts << EOF
172.22.33.210 etcd-01
172.22.33.212 etcd-02
172.22.33.212 etcd-03
EOF

3.2.3 创建etcd 工作目录，编写docker-compose 文件

172.22.33.210 etcd-01 主机上
每个节点内容不一样，需要分别编写。

mkdir -p /home/application/etcd/{data,config}cat  >> /home/application/etcd/docker-compose.yaml << EOF
version: '3'services:etcd:container_name: etcdimage: quay.srebro.site/coreos/etcd:v3.3.8environment:- ETCD_NAME=etcd01- ETCD_DATA_DIR=/var/etcd- ETCD_LISTEN_CLIENT_URLS=http://0.0.0.0:2379- ETCD_ADVERTISE_CLIENT_URLS=http://172.22.33.210:2379- ETCD_LISTEN_PEER_URLS=http://0.0.0.0:2380- ETCD_INITIAL_ADVERTISE_PEER_URLS=http://172.22.33.210:2380- ETCD_INITIAL_CLUSTER_TOKEN=etcd-cluster- ETCD_INITIAL_CLUSTER=etcd01=http://172.22.33.210:2380,etcd02=http://172.22.33.211:2380,etcd03=http://172.22.33.212:2380- ETCD_INITIAL_CLUSTER_STATE=new- ETCD_LOGGER=zap- ETCD_LOG_LeveL=infovolumes:- /home/application/etcd/data:/var/etcd- "/etc/localtime:/etc/localtime:ro"ports:- 2379:2379- 2380:2380restart: alwaysnetworks:default:name: etcd-tierdriver: bridge
EOF

172.22.33.211 etcd-02 主机上
每个节点内容不一样，需要分别编写。

mkdir -p /home/application/etcd/{data,config}cat  >> /home/application/etcd/docker-compose.yaml << EOF
version: '3'services:etcd:container_name: etcdimage: quay.srebro.site/coreos/etcd:v3.3.8environment:- ETCD_NAME=etcd02- ETCD_DATA_DIR=/var/etcd- ETCD_LISTEN_CLIENT_URLS=http://0.0.0.0:2379- ETCD_ADVERTISE_CLIENT_URLS=http://172.22.33.211:2379- ETCD_LISTEN_PEER_URLS=http://0.0.0.0:2380- ETCD_INITIAL_ADVERTISE_PEER_URLS=http://172.22.33.211:2380- ETCD_INITIAL_CLUSTER_TOKEN=etcd-cluster- ETCD_INITIAL_CLUSTER=etcd01=http://172.22.33.210:2380,etcd02=http://172.22.33.211:2380,etcd03=http://172.22.33.212:2380- ETCD_INITIAL_CLUSTER_STATE=new- ETCD_LOGGER=zap- ETCD_LOG_LeveL=infovolumes:- /home/application/etcd/data:/var/etcd- "/etc/localtime:/etc/localtime:ro"ports:- 2379:2379- 2380:2380restart: alwaysnetworks:default:name: etcd-tierdriver: bridge
EOF

172.22.33.212 etcd-03 主机上
每个节点内容不一样，需要分别编写。

mkdir -p /home/application/etcd/{data,config}cat  >> /home/application/etcd/docker-compose.yaml << EOF
version: '3'services:etcd:container_name: etcdimage: quay.srebro.site/coreos/etcd:v3.3.8environment:- ETCD_NAME=etcd03- ETCD_DATA_DIR=/var/etcd- ETCD_LISTEN_CLIENT_URLS=http://0.0.0.0:2379- ETCD_ADVERTISE_CLIENT_URLS=http://172.22.33.212:2379- ETCD_LISTEN_PEER_URLS=http://0.0.0.0:2380- ETCD_INITIAL_ADVERTISE_PEER_URLS=http://172.22.33.212:2380- ETCD_INITIAL_CLUSTER_TOKEN=etcd-cluster- ETCD_INITIAL_CLUSTER=etcd01=http://172.22.33.210:2380,etcd02=http://172.22.33.211:2380,etcd03=http://172.22.33.212:2380- ETCD_INITIAL_CLUSTER_STATE=new- ETCD_LOGGER=zap- ETCD_LOG_LeveL=infovolumes:- /home/application/etcd/data:/var/etcd- "/etc/localtime:/etc/localtime:ro"ports:- 2379:2379- 2380:2380restart: alwaysnetworks:default:name: etcd-tierdriver: bridgeEOF

3.2.4 创建并启动 etcd 服务

每台机器依次启动etcd 服务

$ cd /home/application/etcd/
$ docker-compose up -d
$ docker-compose ps
NAME                COMMAND                 SERVICE             STATUS              PORTS
etcd                "/usr/local/bin/etcd"   etcd                running             0.0.0.0:2379-2380->2379-2380/tcp, :::2379-2380->2379-2380/tcp

3.2.5 etcd 集群服务可用性测试

为了测试 etcd 集群服务的可用性，需要安装 etcd 客户端工具用于验证测试。

$ wget https://github.com/etcd-io/etcd/releases/download/v3.5.15/etcd-v3.5.15-linux-amd64.tar.gz
$ tar -xf etcd-v3.5.15-linux-amd64.tar.gz
$ cp etcd-v3.5.15-linux-amd64/etcdctl /usr/local/bin
$ chmod +x  /usr/local/bin/etcdctl#使用 etcdctl 工具快速检查指定的 etcd 节点（或节点集）的健康状态$ etcdctl --endpoints=172.22.33.210:2379,172.22.33.211:2379,172.22.33.212:2379 --write-out=table endpoint health+--------------------+--------+------------+-------+
|      ENDPOINT      | HEALTH |    TOOK    | ERROR |
+--------------------+--------+------------+-------+
| 172.22.33.210:2379 |   true | 3.035915ms |       |
| 172.22.33.211:2379 |   true | 3.035915ms |       |
| 172.22.33.212:2379 |   true | 3.035915ms |       |
+--------------------+--------+------------+-------+#使用 etcdctl 工具查看指定 etcd 节点（或节点集）当前的详细状态信息$ etcdctl --endpoints=172.22.33.210:2379,172.22.33.211:2379,172.22.33.212:2379 --write-out=table endpoint status
+--------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
|      ENDPOINT      |        ID        | VERSION | DB SIZE | IS LEADER | IS LEARNER | RAFT TERM | RAFT INDEX | RAFT APPLIED INDEX | ERRORS |
+--------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+
| 172.22.33.210:2379 | 8e9e05c52164694d |   3.3.8 |   26 MB |      true |      false |         2 |     659422 |                  0 |        |
| 172.22.33.211:2379 | 0e95c521fdoi69ac |   3.3.8 |   26 MB |      false|     false |          2 |     659422 |                  0 |        |
| 172.22.33.212:2379 | pe9e05dfbrt64680 |   3.3.8 |   26 MB |      false|     false |          2 |     659422 |                  0 |        |
+--------------------+------------------+---------+---------+-----------+------------+-----------+------------+--------------------+--------+#使用 etcdctl 工具验证测试 member$ etcdctl  --endpoints=172.22.33.210:2379,172.22.33.211:2379,172.22.33.212:2379 --write-out=table member list
+------------------+---------+------+-----------------------+---------------------------+------------+
|        ID        | STATUS  | NAME |      PEER ADDRS       |       CLIENT ADDRS        | IS LEARNER |
+------------------+---------+------+-----------------------+---------------------------+------------+
| 8e9e05c52164694d | started | etcd | http://localhost:2380 | http://172.22.33.210:2379 |      true |
| 0e95c521fdoi69ac | started | etcd | http://localhost:2380 | http://172.22.33.211:2379 |      false|
| pe9e05dfbrt64680 | started | etcd | http://localhost:2380 | http://172.22.33.212:2379 |      false|
+------------------+---------+------+-----------------------+---------------------------+------------+# etcdctl 工具验证测试数据读写
$ etcdctl  --endpoints=172.22.33.210:2379,172.22.33.211:2379,172.22.33.212:2379  put srebro.cn hello
OK
$ etcdctl  --endpoints=172.22.33.210:2379,172.22.33.211:2379,172.22.33.212:2379 get srebro.cn
srebro.cn
hello

四、kubeadm 使用集群外etcd，部署K8S集群

kubeadm 安装过程省略，直接贴上kubeadm-init.yaml 配置文件;主要查看etcd 那块的配置；

另外需要注意，ETCD 集群 与 apiservice 之间通信，是否采用TLS 加密，我上面部署的etcd集群实则是没有采用TLS 加密的

apiVersion: kubeadm.k8s.io/v1beta3
bootstrapTokens:
- groups:- system:bootstrappers:kubeadm:default-node-tokentoken: 35sesk.5tm3tqc66tzlse8cttl: 24h0m0susages:- signing- authentication
kind: InitConfiguration
localAPIEndpoint:advertiseAddress: 172.22.33.220bindPort: 6443
nodeRegistration:criSocket: unix:///var/run/cri-dockerd.sockimagePullPolicy: IfNotPresentname: k8s-master01taints:- effect: NoSchedulekey: node-role.kubernetes.io/master
---
apiServer:certSANs:- kubernetes- kubernetes.default- kubernetes.default.svc- kubernetes.default.svc.cluster.local- 172.22.33.220- 112.11.11.11- k8s.srebro.cntimeoutForControlPlane: 4m0s
apiVersion: kubeadm.k8s.io/v1beta3
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controlPlaneEndpoint: 172.22.33.220:6443
controllerManager: {}
dns: {}
etcd:external:endpoints:- "http://172.22.33.210:2379"- "http://172.22.33.211:2379"- "http://172.22.33.212:2379"
imageRepository: registry.aliyuncs.com/google_containers
kind: ClusterConfiguration
kubernetesVersion: v1.24.9
networking:dnsDomain: cluster.localpodSubnet: 10.244.0.0/16serviceSubnet: 10.96.0.0/12
scheduler: {}

• 不使用TLS 加密 ，需要配置如下内容：

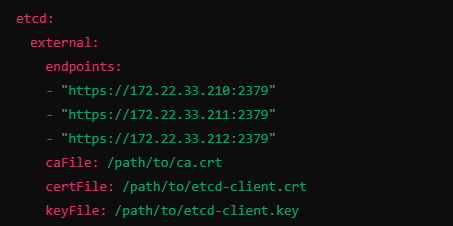

• 如果需要使用TLS 加密 ，需要配置如下内容：
