DSP复习【3章】

news 来源：原创 2025/9/19 13:13:15

F2812提供了XINTF用于扩展并行接口的外设芯片。

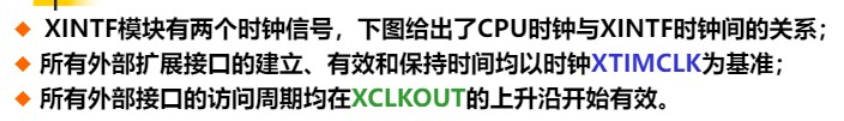

XINTF（外部接口）所需的时钟是 SYSCLKOUT 和 XTIMCLK。

所以正确答案是：
✅ SYSCLKOUT 和 XTIMCLK

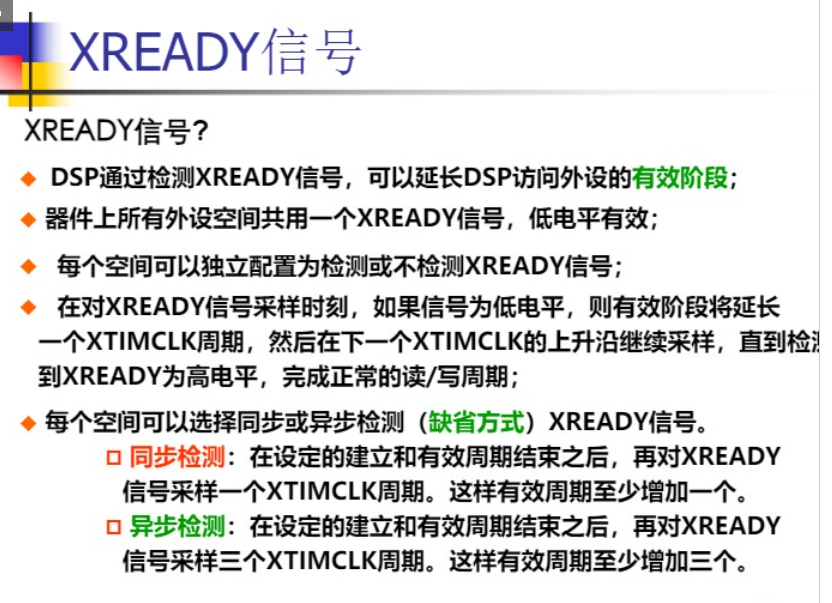

什么是XREADY信号，如何使用？

章节例题：

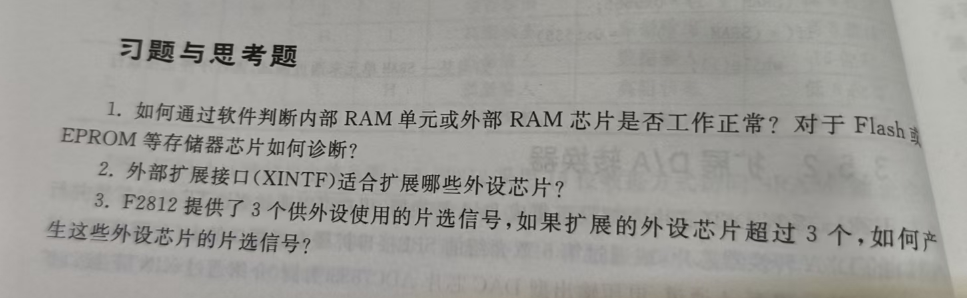

1. 如何通过软件判断内部 RAM 单元或外部 RAM 芯片是否工作正常？对于 Flash、EEPROM 等存储器芯片如何诊断？

RAM 检测方法

可以通过 写-读-校验 方式检查 RAM 是否正常：

步骤 1：向 RAM 的不同地址写入特定数据（如 0x55AA、0xAA55）。
步骤 2：立即读取数据并比较，判断是否正确。
步骤 3：采用不同的测试模式（如全 0、全 1、交替位模式）以检测是否存在短路或开路问题。

如果读取数据与写入数据不一致，则 RAM 可能损坏或连接异常。

Flash/EEPROM 检测方法

Flash 和 EEPROM 由于是非易失性存储器，不能像 RAM 那样直接测试，需要通过以下方式：

读写测试：写入数据后，读取并校验。
擦除测试：Flash 需要先擦除后写入，检查擦除状态是否正确（通常 Flash 擦除后应全为 0xFF）。
擦写次数统计：Flash/EEPROM 有擦写寿命，可以通过软件统计擦写次数，避免超出寿命。

2. 外部扩展接口 (XINTF) 适合扩展哪些外设芯片？

XINTF 是 F2812 提供的外部存储扩展接口，适用于以下外设：

外部 RAM（SRAM/SDRAM）：如高速数据存储缓冲区。
Flash/EEPROM：如外部程序存储器或数据存储。
FPGA 或 DSP 协处理器：用于与 FPGA 或其他 DSP 交换数据。
ADC/DAC 芯片：如果 ADC/DAC 具有并行总线接口，可以通过 XINTF 访问。
LCD 显示屏：某些并行接口的 LCD 屏幕可通过 XINTF 进行数据传输。

3. F2812 提供了 3 个供外设使用的片选信号，如果扩展的外设芯片超过 3 个，如何产生这些外设芯片的片选信号？

F2812 默认提供 3 个片选信号 (XCS0、XCS1、XCS2)，如果需要扩展超过 3 个外设，可以使用以下方法：

使用额外的 GPIO 作为片选：使用 GPIO 控制额外的片选信号，在访问不同外设前手动拉低对应的 GPIO。
使用译码器（如 74HC138）：使用 XCS 信号和额外的地址线通过 74HC138 译码，扩展到 8 个片选信号。
使用 CPLD/FPGA 进行片选管理：如果外设较多，可以使用 CPLD 或 FPGA 进行地址解码，动态产生片选信号。

这种方法可以让 F2812 访问更多的外部设备，而不受片选信号数量的限制。

问题分析

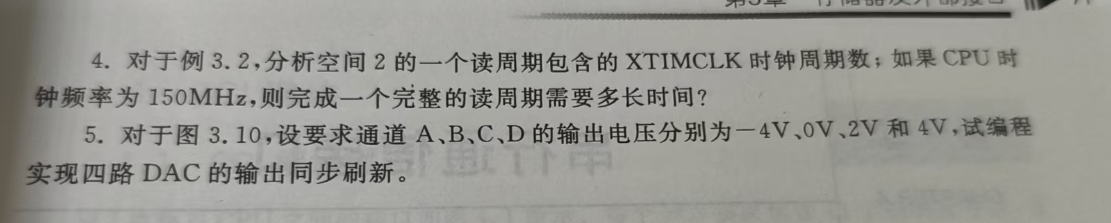

例 3.2 中的 空间 2 指的是 F2812 的 XINTF 外部存储空间，需要分析 一个读周期包含的 XTIMCLK 时钟周期数，并计算在 CPU 时钟频率 150MHz 下，一个完整的读周期所需时间。

1. 读周期包含的 XTIMCLK 时钟周期数

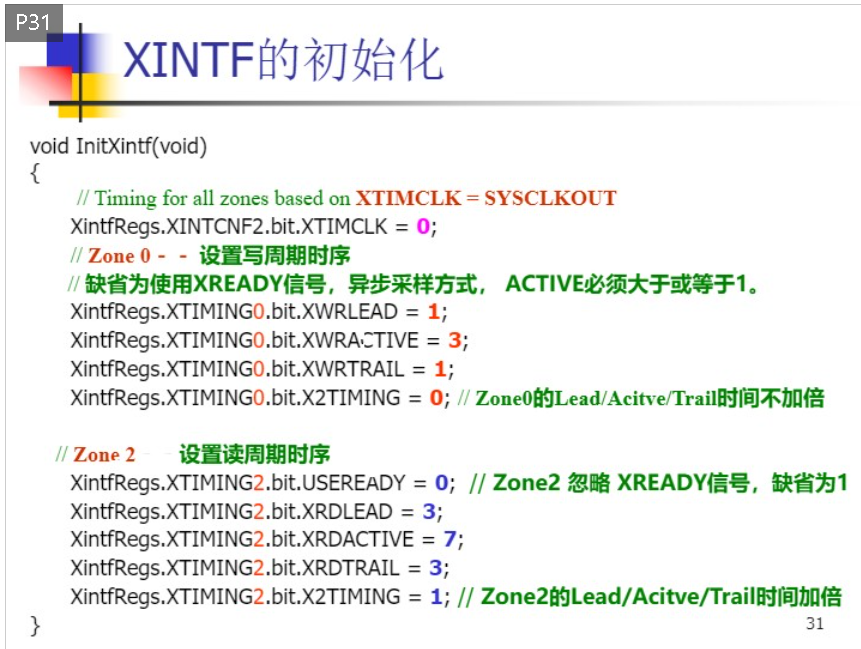

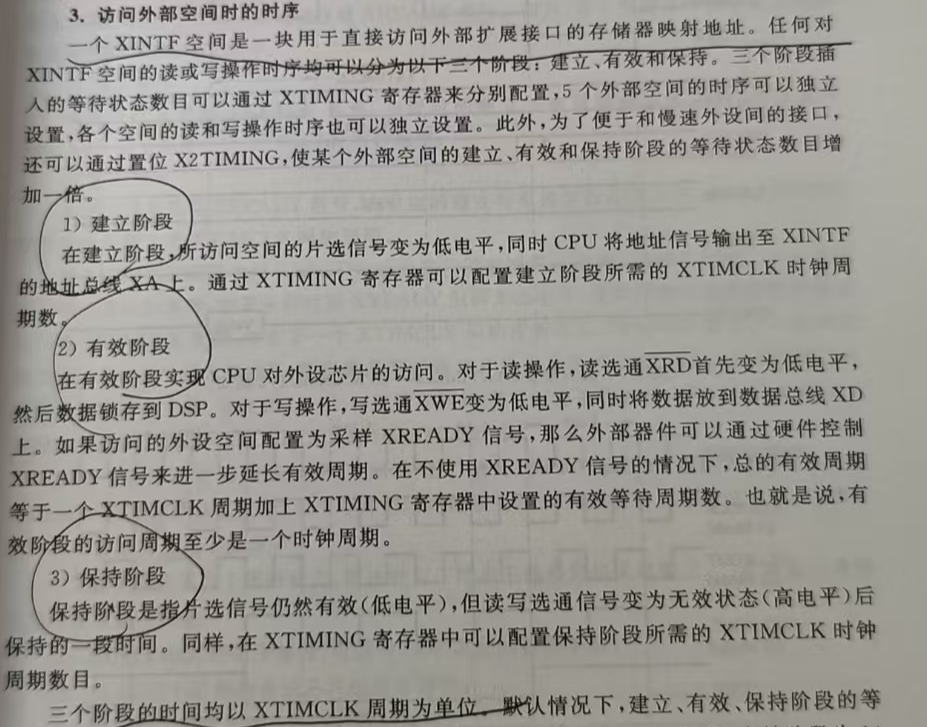

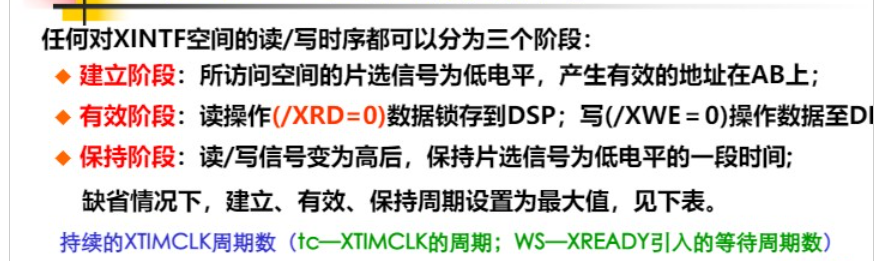

在 F2812 的 XINTF 配置寄存器（如 XTIMING）中，外部访问的一个完整 读周期 通常包括：

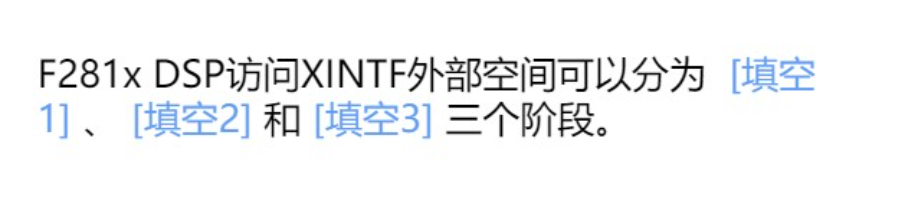

地址建立阶段（AS）
数据访问阶段（READ STROBE，RS）
数据保持阶段（AH）

这些时序参数的具体值由 XTIMING 寄存器的配置决定，假设：

AS = 2 个 XTIMCLK
RS = 6 个 XTIMCLK
AH = 2 个 XTIMCLK

那么，一个完整的读周期 = AS + RS + AH = 2 + 6 + 2 = 10 个 XTIMCLK。

2. 计算一个完整的读周期所需时间

假设：

CPU 时钟频率 = 150 MHz
HSPCLK 预分频 = 2（默认值）
XTIMCLK = HSPCLK / 2 = 150 MHz / 2 / 2 = 37.5 MHz
XTIMCLK 时钟周期 = 1 / 37.5 MHz = 26.67 ns

完整读周期时间：

10×26.67 ns=266.7 ns10 \times 26.67 \text{ ns} = 266.7 \text{ ns}

最终答案

一个读周期包含：10 个 XTIMCLK 时钟周期
完整读周期时间：266.7 ns
