嵌入式学习(35)-TTS语音模块FT-VBM-OS支持ModbusRTU

news 来源：原创 2025/8/22 8:13:31

一、概述

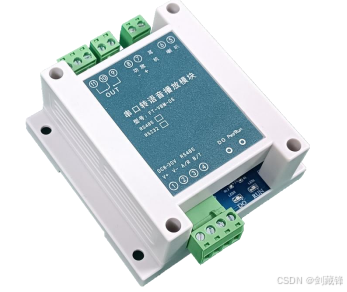

FT-TTS-R-01 （下简简“模块”）是一款可将串口传入的文本信息转成语音播报的控制器。块”可下接收任意字符或者汉字，并通过 TTS 语音合成功能，清晰、准确、自然的合成并播放音频。该块”还带有 1 路继电器输出，可下用来外接报警装置或者控制其他设备，可下广泛应用到各种需要语音播报的场景。块”内置功放，可直接 3W 无缘喇叭，也可下自行外扩音箱和功放。块”采用标准 RS485 接口和标准的 Modbus[1]RTU 通讯协议，可下简单方便地使用 PC、工控机、PLC、触控屏、单片机等设备进行通讯控制。块”功能完善，运行稳定。具有电源隔离，防反接保护，通讯隔离保护，下保证设备且在复杂环境也可下安全稳定的运行。块”可安装在标准的 3.5cm（35mm）电气导轨上，也可下依据块”外壳进行开孔安装。

▲模块”宽压供电 DC7-30V；

▲内置功放，可直接 3W 无缘喇叭；

▲耳机孔 3.5mm，可外接有源功放和音箱；

▲加装 1 路继电器输出，可接告警装置和其他电气设备；

▲电源隔离、防反接保护、通讯隔离保护；

▲串口 RS485 通讯、标准 Modbus-RTU 协议；

▲工业级设计，高稳定可靠；

▲提供测试软件和文字转换工具；

二、应用

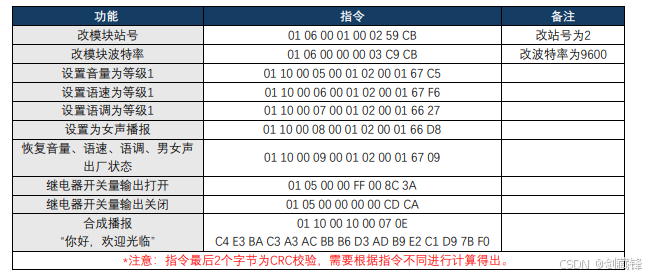

相关测试指令

男女声切换

01 10 00 08 00 01 02 00 00 A7 18 女声

01 10 00 08 00 01 02 00 01 66 D8 男声

语速设置：

01 10 00 06 00 01 02 00 01 67 F6 语速等级最低1

01 10 00 06 00 01 02 00 09 66 30 语速等级最高9

语调设置

01 10 00 07 00 01 02 00 01 66 27

01 10 00 07 00 01 02 00 05 67 E4 语调等级5

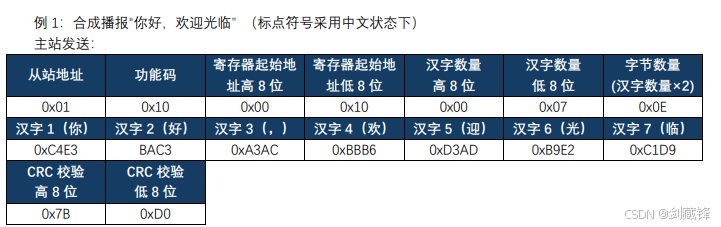

语音合成内容

你好，欢迎光临

01 10 00 10 00 07 0E C4 E3 BA C3 A3 AC BB B6 D3 AD B9 E2 C1 D9 7B F0

字符编码/解码 - 锤子在线工具

三、代码实现

void TTS_FT_VBM_Speaker(char *Str)
{/****************需要发送固定格式**********************************/SpeakData[0]=Slave_Addr;	SpeakData[1]=Function_Code;SpeakData[2]=0X00;SpeakData[3]=0X10;	//寄存器地址低8位/****************整合需要发送的文本**********************************/Length = strlen((char*)Str); 			//需要发送文本的长度	SpeakData[4]=0X00;	//SpeakData[5]=Length/2;	//	SpeakData[6]=Length;	//		memcpy(&SpeakData[7], Str, Length);		Length=Length+7;	/****************数据校验**********************************/CRC_R=Modbus_CRC16(&SpeakData[0],Length); SpeakData[Length]=CRC_R/256;SpeakData[Length+1]=CRC_R%256;	/****************数据校验**********************************/	Modbus_rs485_send_data(SpeakData,Length+2);}

测试代码：

TTS_FT_VBM_Speaker("欢迎使用TTS语音播报器");
