GS069W电动工具直流调速电路深度解析

news 来源：原创 2025/8/25 23:52:04

产品概述

GS069W是我们推出的CMOS专用调速集成电路，采用SOP8封装，内置15V稳压结构，具有宽电压输入（4-24V）、低功耗、强抗干扰等特点，专为电动工具调速设计。

核心参数

  • 工作电压：4-24V（推荐15V）

  • 输出频率：3.5-4.5kHz（典型值）

  • 输出电流：3.5-4.5mA（高压输出）

  • 占空比范围：

    • 低端：7-13%

    • 高端：60-80%

  • 封装尺寸：4.7-5.1mm(D)×3.8-4.0mm(E)

关键特性

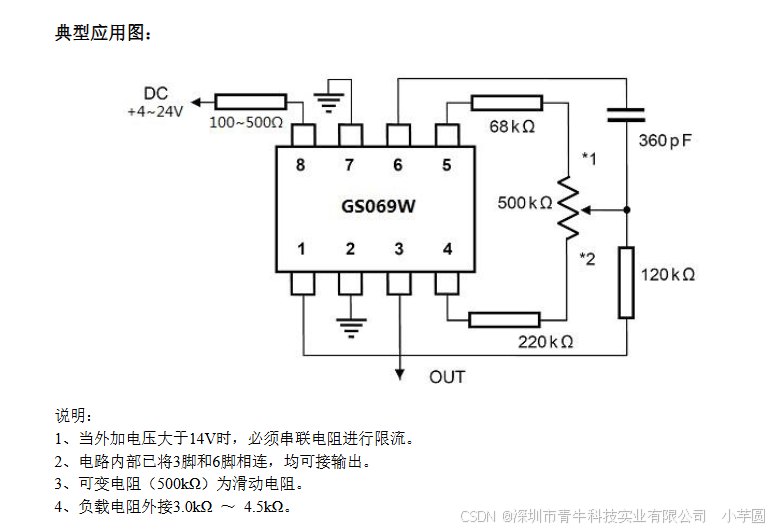

  1. 双输出设计：

    • 3脚和6脚内部相连，均可作为输出

    • 支持D+/D-双极性输出（4/5脚）

  2. 外围电路简单：

    • 需外接500kΩ滑动电阻

    • 负载电阻推荐3.0-4.5kΩ

    • 输入电压>14V时需串联限流电阻

  3. 高可靠性：

    • 内置稳压保护

    • 抗干扰能力强

    • 温度稳定性好

典型应用

  • 电动工具速度控制

  • 直流电机调速系统

  • 工业设备驱动电路

使用建议

  1. 电源设计：建议工作电压15V，高压应用需注意限流

  2. 布局布线：输出端建议就近放置滤波电容

  3. 散热考虑：连续工作时注意芯片温升

该芯片通过简单的外围电路即可实现精确的PWM调速，是电动工具控制方案的优选器件。

注：本文数据基于芯谷科技GS069W规格书（版本1.2，2023年11月），实际应用请以最新技术文档为准。
