基于51单片机和TM1638模块的小游戏《打地鼠》

系列文章目录

---

前言

有两个版本，普中开发板版本和最小系统板版本，两个版本差别在于晶振频率不一样，其他的都相同。

本文代码对应的是普中开发板版本。

【单片机】STC89C52RC
【频率】12T@11.0592MHz

效果查看/操作演示：B站搜索“甘腾胜”或“gantengsheng”查看。
源代码下载：B站对应视频的简介有工程文件下载链接。

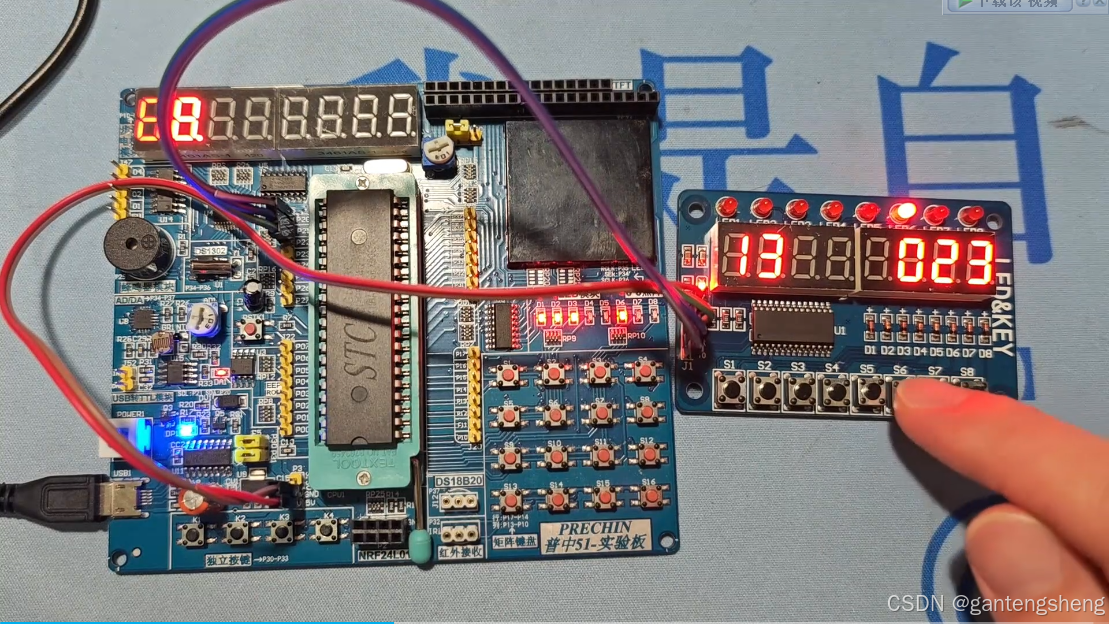

一、效果展示

二、原理分析

1、TM1638模块

该模块可以控制8个LED、8个数码管的显示，并且可以检测8个按键，并且与单片机用三根线进行通信，只占用单片机的3个IO口，极大节省了单片机IO口的使用。

该模块内部有数码管自动扫描电路，只需要把显示内容对应的数据写入TM1638芯片的寄存器内，芯片就会自动扫描显示，LED的显示也是写数据到寄存器就行了。TM1638也会自动扫描检测按键，并且把检测结果保存到寄存器内，单片机从寄存器中读出数据后，再将数据进行处理就可以知道哪个按键按下了。

2、短按、长按、松手

跟普通的独立按键、矩阵按键的检测差不多，利用定时器，隔20ms检测一次按键，并跟上一次的检测结果对比，可以判断出是短按、长按还是松手。这样可以实现更加多的功能。例如，本案例中老夫就是通过长按S8开始游戏或者重新开始游戏。

3、地鼠的显示与更换

用LED表示地鼠，按下对应的按键表示打地鼠，打完后再在剩余7个LED中随机选一个作为地鼠。

这是真随机，不是假随机，按键按下的时刻影响随机结果。

4、倒计时和分数的显示

最左边的两个数码管显示倒计时的时间，30s（代码中可修改）。

最右边的三个数码管显示得分，每打一次袋鼠，分数增加一。

5、开始游戏和重新开始游戏

通过长按S8开始游戏或者重新开始游戏。

6、注意事项

定时器中断函数中需要检测按键，即跟TM1638通信，读取TM1638寄存器中的数据，如果定时器中断时主函数中正在和TM1638通信，写数据到TM1638的寄存器的话，则会被打断，时序受到影响，显示不正常。所以主函数中在和TM1638通信时需要暂停检测按键的定时器0，为了使倒计时不受影响，需要用到定时器1，并且要设置定时器1的优先级比定时器0的高。

三、各模块代码

1、TM1638模块

h文件

#ifndef	__TM1638_H__
#define	__TM1638_H__void TM1638_WriteByte(unsigned char	Byte);
unsigned char TM1638_ReadByte(void);
void TM1638_WriteCommand(unsigned char Command);
void TM1638_SendData(unsigned char Address,unsigned char Data);
void TM1638_OneLED(unsigned char Location,unsigned char State);
void TM1638_EightLED(unsigned char Data);
void TM1638_Nixie(unsigned char Location,unsigned char Number);
unsigned char TM1638_Key(void);
void TM1638_Init(void);
unsigned char Key(void);
void Key_Tick(void);#endif

c文件

#include <REGX52.H>/*TM1638模块引脚定义*/
sbit TM1638_DIO=P2^0;
sbit TM1638_CLK=P2^1;
sbit TM1638_STB=P2^2;unsigned char KeyNumber;/*共阴数码管段码表*/
unsigned char code Nixie_SegCode[]={
0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,	//0~7
0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,	//8~F
0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,	//0~7（带小数点）
0xFF,0xEF,0xF7,0xFC,0xB9,0xDE,0xF9,0xF1,	//8~F（带小数点）
0x40,0x00,	//“-”，无显示
};/*** 函    数：TM1638写入一个字节* 参    数：Byte 要写入的字节* 返 回 值：无*/
void TM1638_WriteByte(unsigned char	Byte)
{unsigned char i;for(i=0;i<8;i++){TM1638_CLK=0;TM1638_DIO=Byte&(0x01<<i);TM1638_CLK=1;}
}/*** 函    数：TM1638读取一个字节* 参    数：Byte 要读取的字节* 返 回 值：无*/
unsigned char TM1638_ReadByte(void)
{unsigned char i;unsigned char Byte=0;TM1638_DIO=1;	//设置为输入for(i=0;i<8;i++){TM1638_CLK=0;if(TM1638_DIO){Byte|=(0x01<<i);}TM1638_CLK=1;}return Byte;
}/*** 函    数：TM1638写命令* 参    数：Command 要写入的命令* 返 回 值：无*/
void TM1638_WriteCommand(unsigned char Command)
{TM1638_STB=0;	//STB为低后的第一个字节为命令TM1638_WriteByte(Command);TM1638_STB=1;
}/*** 函    数：TM1638指定地址写入数据* 参    数：Address 写入数据的地址* 参    数：Data 要写入的数据* 返 回 值：无*/
void TM1638_SendData(unsigned char Address,unsigned char Data)
{TM1638_WriteCommand(0x44);TM1638_STB=0;TM1638_WriteByte(0xC0|Address);TM1638_WriteByte(Data);TM1638_STB=1;
}/*** 函    数：TM1638控制一个LED的显示* 参    数：Location 要控制LED状态的位置，范围：1~8，1在左，8在右* 参    数：State 状态，范围：0~1，0为灭，1为亮* 返 回 值：无*/
void TM1638_OneLED(unsigned char Location,unsigned char State)
{if(State){TM1638_SendData(2*(Location-1)+1,1);}else{TM1638_SendData(2*(Location-1)+1,0);}
}/*** 函    数：TM1638控制八个LED的显示* 参    数：Data LED显示对应的数据，高位在左，1为亮，0为灭* 返 回 值：无* 说    明：例如，Data=0xA5（1010 0101）时，八个LED的状态为：亮灭亮灭 灭亮灭亮*/
void TM1638_EightLED(unsigned char Data)
{unsigned char i;for(i=0;i<8;i++){if(Data&(0x80>>i)){TM1638_SendData(2*i+1,1);}else{TM1638_SendData(2*i+1,0);}}
}/*** 函    数：TM1638驱动数码管显示数字* 参    数：Location 要显示的数码管的位置，范围：1~8* 参    数：Number 数码管要显示的数字* 返 回 值：无*/
void TM1638_Nixie(unsigned char Location,unsigned char Number)
{TM1638_WriteCommand(0x44);TM1638_STB=0;TM1638_WriteByte(0xC0|(2*(Location-1)));TM1638_WriteByte(Nixie_SegCode[Number]);TM1638_STB=1;
}/*** 函    数：TM1638读取键码* 参    数：无* 返 回 值：键码值，范围：0~8，无按键按下则返回0*/
unsigned char TM1638_Key(void)
{unsigned char i;unsigned char KeyTemp[4];	//存储读取键扫数据的四个字节unsigned char Temp=0;	//要返回的键码值，要设置初值为零，否则松开后，读取键码值不为零unsigned char KeyValue=0;	//保存四个字节合成为一个字节后的数据，要设置初值为零，否则读取的键码值出错TM1638_STB=0;TM1638_WriteByte(0x42);	//发送读键扫数据的命令for(i=0;i<4;i++){KeyTemp[i]=TM1638_ReadByte();}TM1638_STB=1;for(i=0;i<4;i++){KeyValue|=(KeyTemp[i]<<i);}for(i=0;i<8;i++){if(KeyValue==(0x01<<i))	//判断合成的字节第几位为1（第几位为1就是第几个按键按下）{Temp=i+1;break;}}return Temp;
}/*** 函    数：TM1638初始化* 参    数：无* 返 回 值：无*/
void TM1638_Init(void)
{unsigned char i;TM1638_WriteCommand(0x8B);	//亮度设置，8级亮度可调，范围：0x88~0x8FTM1638_WriteCommand(0x40);	//采用地址自动加1TM1638_STB=0;TM1638_WriteByte(0xC0);    //设置起始地址for(i=0;i<16;i++){TM1638_WriteByte(0x00);}	//传送16个字节的数据TM1638_STB=1;
}/*** 函    数：获取独立按键键码* 参    数：无* 返 回 值：按下按键的键码，范围：0~25，0表示无按键按下* 说    明：主程序中获取键码值之后键码值清零，在下一次定时器扫描按键之前再次获取键码值，一定会返回0* 说    明：第八个按键（S8）按下超过0.7s时返回25*/
unsigned char Key(void)
{unsigned char Temp=0;Temp=KeyNumber;KeyNumber=0;return Temp;
}/*** 函    数：在中断中调用* 参    数：无* 返 回 值：无*/
void Key_Tick(void)
{static unsigned char NowState,LastState;static unsigned int KeyCount;LastState=NowState;	//保存上一次的按键状态NowState=0;	//如果没有按键按下，则NowState为0//获取当前按键状态NowState=TM1638_Key();//如果上个时间点按键未按下，这个时间点按键按下，则是按下瞬间if(LastState==0){switch(NowState){case 1:KeyNumber=1;break;case 2:KeyNumber=2;break;case 3:KeyNumber=3;break;case 4:KeyNumber=4;break;case 5:KeyNumber=5;break;case 6:KeyNumber=6;break;case 7:KeyNumber=7;break;case 8:KeyNumber=8;break;default:break;}}//如果上个时间点按键按下，这个时间点按键按下，则是一直按住按键if(LastState && NowState){KeyCount++;if(LastState==1 && NowState==1){KeyNumber= 9;}if(LastState==2 && NowState==2){KeyNumber=10;}if(LastState==3 && NowState==3){KeyNumber=11;}if(LastState==4 && NowState==4){KeyNumber=12;}if(LastState==5 && NowState==5){KeyNumber=13;}if(LastState==6 && NowState==6){KeyNumber=14;}if(LastState==7 && NowState==7){KeyNumber=15;}if(LastState==8 && NowState==8){KeyNumber=16;}//长按按键超过0.7s（定时器中断函数中每隔20ms检测一次按键）if(KeyCount>=35){if(LastState==8 && NowState==8){KeyNumber=25;}}}else{KeyCount=0;}//如果上个时间点按键按下，这个时间点按键未按下，则是松手瞬间if(NowState==0){switch(LastState){case 1:KeyNumber=17;break;case 2:KeyNumber=18;break;case 3:KeyNumber=19;break;case 4:KeyNumber=20;break;case 5:KeyNumber=21;break;case 6:KeyNumber=22;break;case 7:KeyNumber=23;break;case 8:KeyNumber=24;break;default:break;}}}

2、定时器0

h文件

#ifndef __TIMER0_H__
#define __TIMER0_H__void Timer0_Init(void);#endif

c文件

#include <REGX52.H>/*** 函    数：定时器0初始化* 参    数：无* 返 回 值：无*/
void Timer0_Init(void)
{
//	AUXR&=0x7F;	//定时器时钟12T模式（STC89C52RC是12T单片机，无需设置）TMOD&=0xF0;	//设置定时器模式（高四位不变，低四位清零）TMOD|=0x01;	//设置定时器模式（通过低四位设为16位不自动重装）TL0=0x00;	//设置定时初值，定时10ms，12T@11.0592MHzTH0=0xDC;	//设置定时初值，定时10ms，12T@11.0592MHzTF0=0;	//清除TF0标志TR0=1;	//定时器0开始计时ET0=1;	//打开定时器0中断允许EA=1;	//打开总中断PT0=0;	//当PT0=0时，定时器0为低优先级，当PT0=1时，定时器0为高优先级
}/*定时器中断函数模板
void Timer0_Routine() interrupt 1	//定时器0中断函数
{static unsigned int T0Count;	//定义静态变量TL0=0x00;	//设置定时初值，定时10ms，12T@11.0592MHzTH0=0xDC;	//设置定时初值，定时10ms，12T@11.0592MHzT0Count++;if(T0Count>=1000){T0Count=0;}
}
*/

3、定时器1

h文件

#ifndef __TIMER1_H__
#define __TIMER1_H__void Timer1_Init(void);#endif

c文件

#include <REGX52.H>/*** 函    数：定时器1初始化* 参    数：无* 返 回 值：无*/
void Timer1_Init(void)
{
//	AUXR&=0xBF;	//定时器时钟12T模式（STC89C52RC是12T单片机，无需设置）TMOD&=0x0F;	//设置定时器模式（低四位不变，高四位清零）TMOD|=0x10;	//设置定时器模式（通过高四位设为16位不自动重装的模式）TL1=0x00;	//设置定时初始值，50ms，12T@11.0592MHzTH1=0x4C;	//设置定时初始值，50ms，12T@11.0592MHzTF1=0;	//清除TF1标志TR1=1;	//定时器1开始计时ET1=1;	//打开定时器1中断允许EA=1;	//打开总中断PT1=1;	//当PT1=0时，定时器1为低优先级，当PT1=1时，定时器1为高优先级
}/*定时器中断函数模板
void Timer1_Routine() interrupt 3	//定时器1中断函数
{static unsigned int T1Count;	//定义静态变量TL1=0x00;	//设置定时初始值，50ms，12T@11.0592MHzTH1=0x4C;	//设置定时初始值，50ms，12T@11.0592MHzT1Count++;if(T1Count>=1000){T1Count=0;}
}
*/

四、主函数

main.c

/*by甘腾胜@20250329
【效果查看/操作演示】B站搜索“甘腾胜”或“gantengsheng”查看
【单片机】STC89C52RC
【频率】12T@11.0592MHz
【外设】TM1638模块
【接线】TM1638模块：DIO接P20，CLK接P21，STB接P22
【简单的原理分析】https://blog.csdn.net/gantengsheng/article/details/143581157
【注意】
TM1638的工作电流较大，如果电脑的USB供电不足导致模块不能正常显示的话，
需要给TM1638模块独立供电，独立电源需要跟单片机的电源共地（负极接在一起）
【操作说明】
（1）长按S8开始游戏或重新开始游戏
（2）LED代表地鼠，按对应的按键则LED熄灭，再从另外七个LED中随机选一个亮
*/#include <REGX52.H>
#include <STDLIB.H>	//包含随机函数的声明
#include "TM1638.h"
#include "Timer0.h"
#include "Timer1.h"unsigned char KeyNum;	//存储获得的键码值
unsigned char Mole;	//用LED灯表示地鼠，8个LED只亮一个
unsigned char Mode;	//游戏模式，0：未开始或游戏结束，1：正在游戏
char GameTime;	//游戏时间
unsigned char Score;	//游戏得分
unsigned char T1Count;	//定时器1计数变量
unsigned char OnceFlag;	//特定前提下只执行一次的标志，1：执行，0：不执行
unsigned char HitFlag;	//“地鼠”被打到的标志，1：被打到，0：没被打到/*** 函    数：主函数（有且仅有一个）* 参    数：无* 返 回 值：无* 说    明：主函数是程序执行的起点，负责执行整个程序的主要逻辑‌*/
void main()
{P2_5=0;	//防止开发板上的蜂鸣器发出声音TM1638_Init();	//TM1638初始化Timer0_Init();  //定时器0初始化Timer1_Init();  //定时器1初始化while(1){KeyNum=Key();	//获取键码值if(KeyNum)	//如果有按键按下{srand(TL1);	//以定时器1的低八位数据作为随机数的种子，用来产生真随机的数据if(KeyNum==25)	//如果长按S8超过0.7s{Mode=0;	//游戏开始或重新开始OnceFlag=1;	//切换为其他模式前只执行一次的标志置1}if(KeyNum==24)	//如果松开S8{Mode=1;	//开始游戏}if(KeyNum==Mole || KeyNum==Mole+8)	//如果按下（短按或长按）LED（地鼠）对应的按键{HitFlag=1;}}if(Mode==0)	//游戏未开始或游戏结束{if(OnceFlag){OnceFlag=0;	//切换为其他模式前只执行一次的标志清零/*游戏初始化*/Mole=rand()%8+1;	//游戏开始前给Mole取一个随机数GameTime=30;	//初始化游戏时间Score=0;	//游戏得分清零T1Count=0;	//定时器1的计数变量清零}//暂时关闭定时器0中断允许//防止显示LED和数码管时进中断破坏时序（定时器0中断函数中按键检测也用到TM1638的时序）ET0=0;TM1638_EightLED(0x00);	//LED灯无显示TM1638_Nixie(1,GameTime/10);	//游戏时间十位TM1638_Nixie(2,GameTime%10);	//游戏时间个位TM1638_Nixie(6,Score/100%10);	//分数百位TM1638_Nixie(7,Score/10%10);	//分数十位TM1638_Nixie(8,Score%10);		//分数个位ET0=1;	//打开定时器0中断允许}else if(Mode==1)	//游戏开始{if(HitFlag){HitFlag=0;Score++;while(KeyNum==Mole || KeyNum==Mole+8)	//随机产生一个跟上次不一样的“地鼠”{Mole=rand()%8+1;}}if(GameTime)	//防止游戏结束后松开S8按键LED闪烁{ET0=0;TM1638_EightLED(0x80>>(Mole-1));	//显示LED（地鼠）TM1638_Nixie(1,GameTime/10);	//游戏时间十位TM1638_Nixie(2,GameTime%10);	//游戏时间个位TM1638_Nixie(6,Score/100%10);	//分数百位TM1638_Nixie(7,Score/10%10);	//分数十位TM1638_Nixie(8,Score%10);		//分数个位ET0=1;}}if(GameTime==0)	//如果倒计时结束{Mode=0;	//游戏结束}}
}/*** 函    数：定时器0中断函数* 参    数：无* 返 回 值：无*/
void Timer0_Routine() interrupt 1
{static unsigned int T0Count;	//定义静态变量TL0=0x00;	//设置定时初值，定时10ms，12T@11.0592MHzTH0=0xDC;	//设置定时初值，定时10ms，12T@11.0592MHzT0Count++;if(T0Count>=2){T0Count=0;Key_Tick();}
}/*** 函    数：定时器1中断函数* 参    数：无* 返 回 值：无*/
void Timer1_Routine() interrupt 3
{TL1=0x00;	//设置定时初始值，50ms，12T@11.0592MHzTH1=0x4C;	//设置定时初始值，50ms，12T@11.0592MHzT1Count++;if(T1Count>=20){T1Count=0;GameTime--;if(GameTime<0)GameTime=0;}
}

总结

本来是有点怀疑能不能只用TM1638这个模块做出来，后来才发现是定时器中断程序中，按键的检测打乱了主函数中LED和数码管显示的时序。

出现问题要多思考，找出原因，并想办法解决。
