蓝桥杯嵌入式16届—— LED模块

news 来源：原创 2025/5/8 20:58:40

使用主板是STMG431RBT6

STMG431RBT6资源

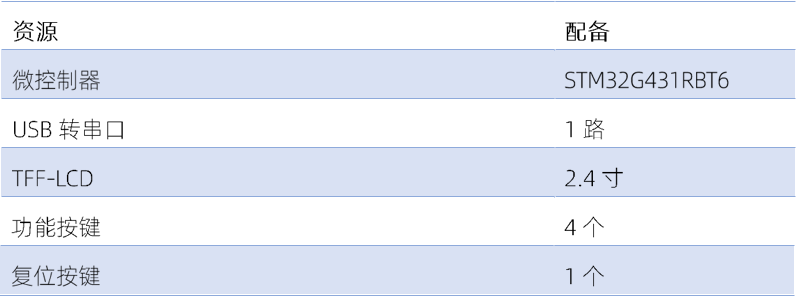

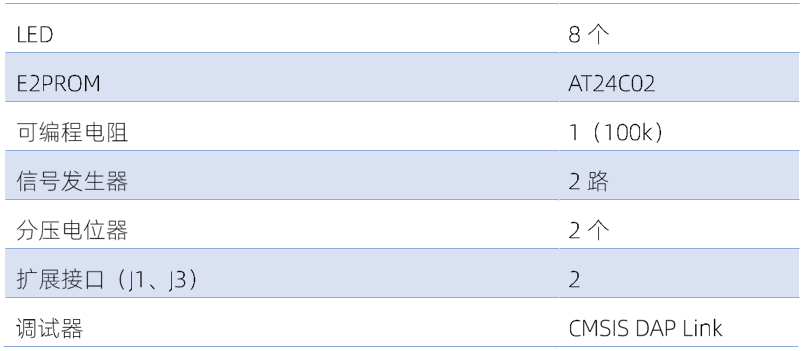

资源配置表

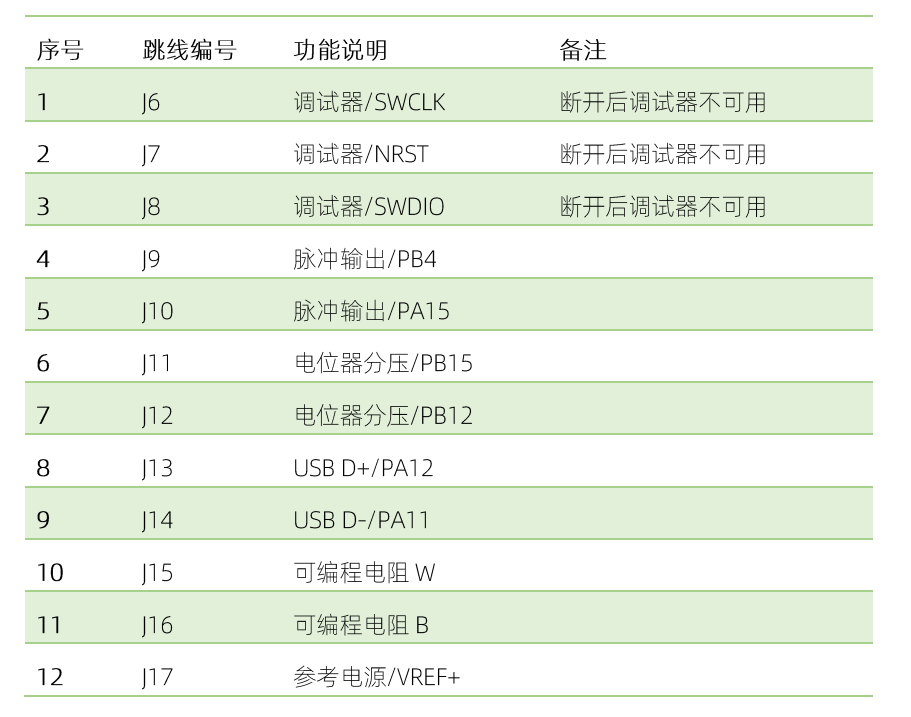

跳线说明表

引脚状况

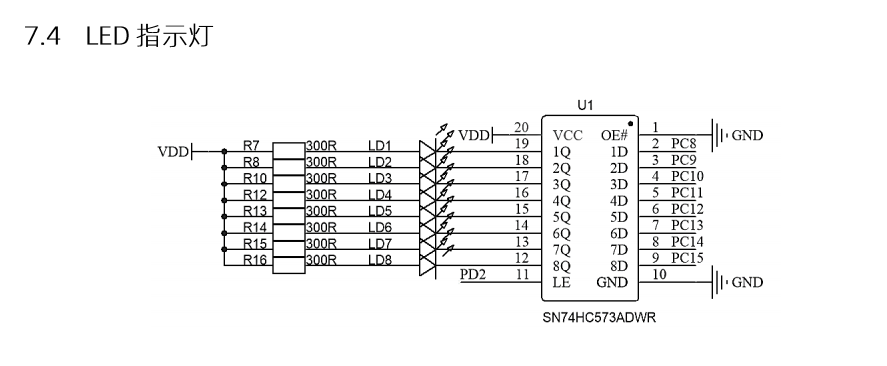

PC8~PC15分别对应着LD1~LD8

SN74HC573ADWR 是一种锁存器

当 LE（锁存使能）为高电平，输出 Q 实时跟随输入 D 的变化。
当 LE 为低电平，输出锁定为最后一次输入状态，实现数据保持

STM32CubeMX

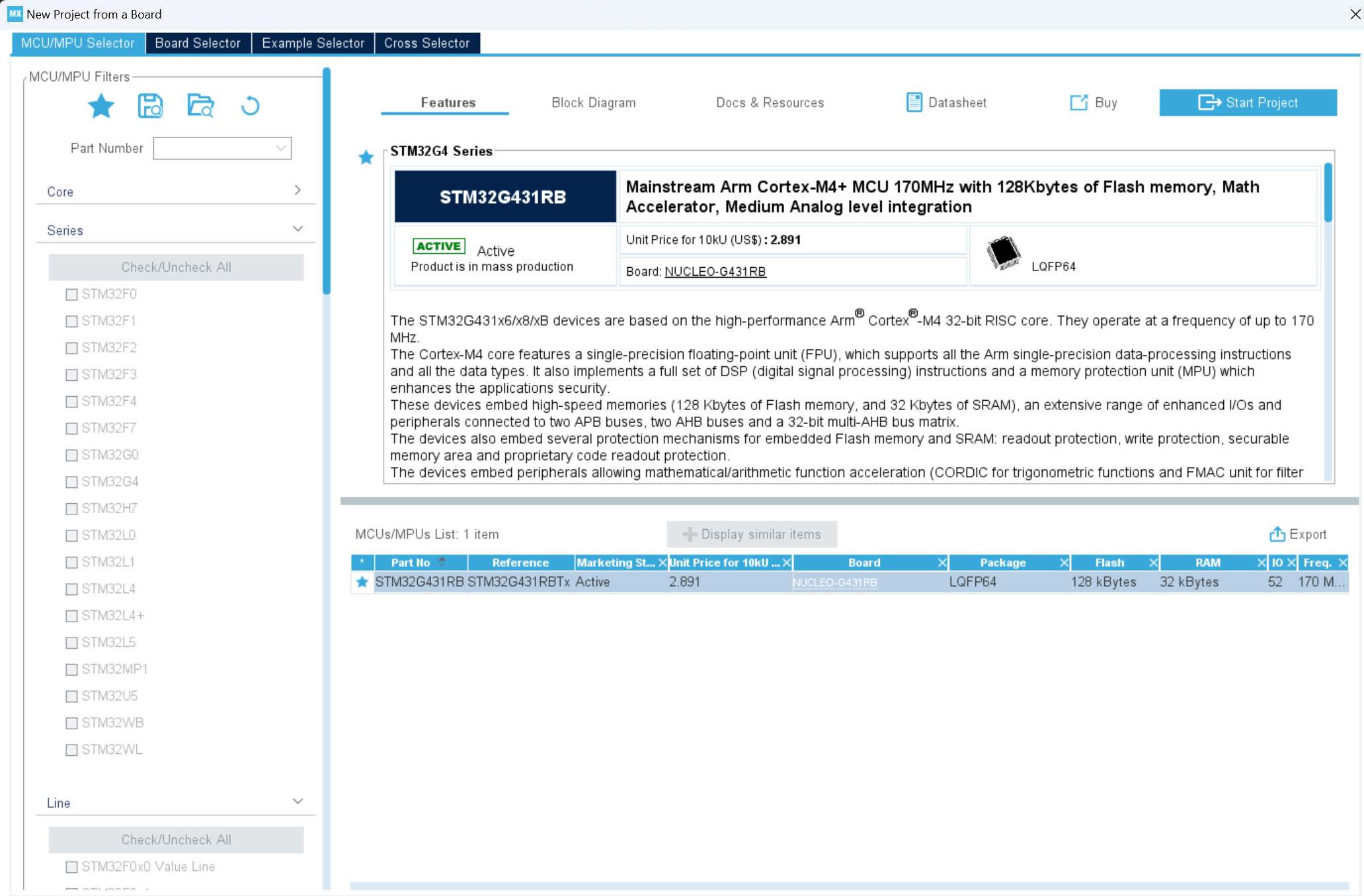

选好收藏芯片

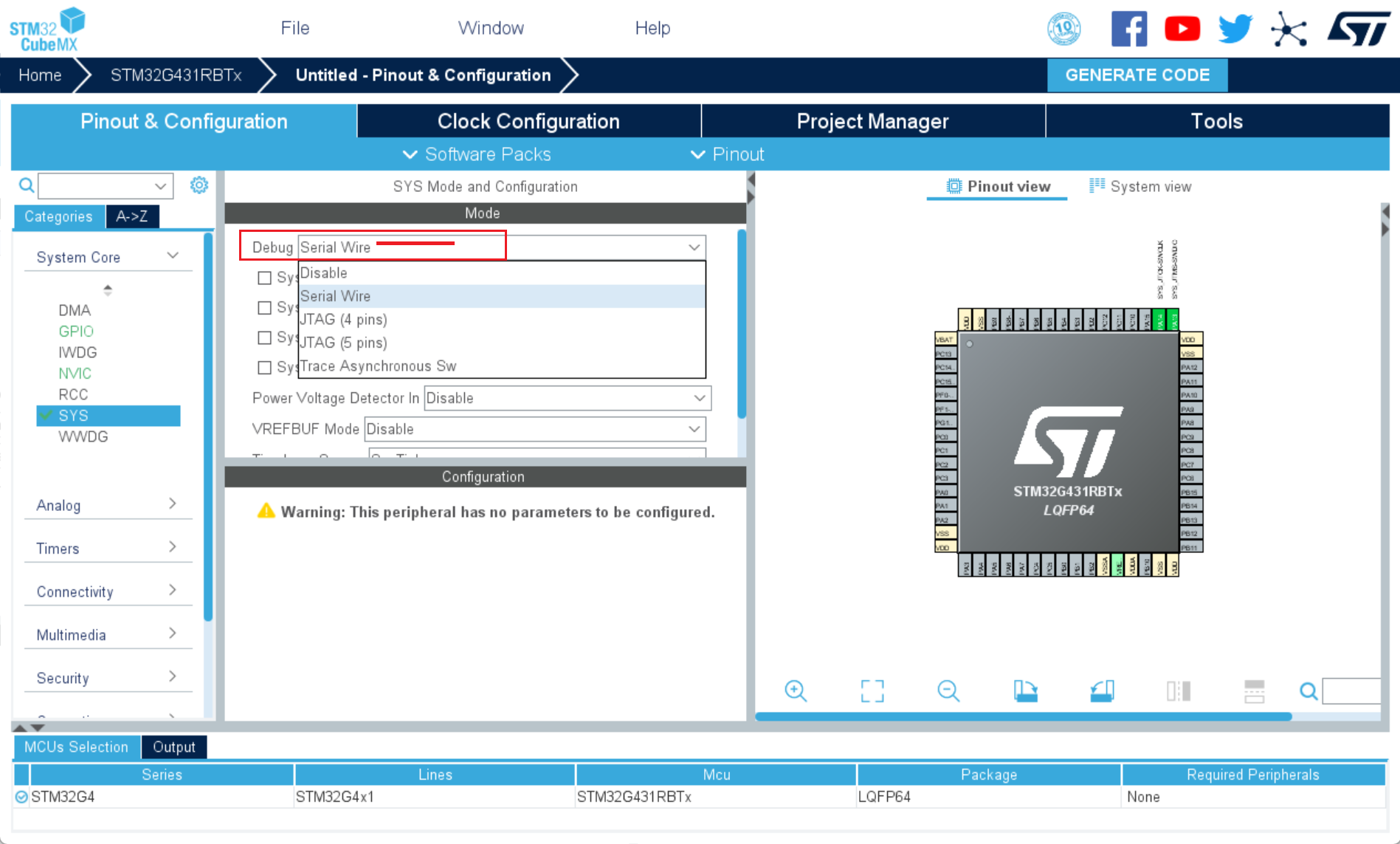

SWD调试选择

外部晶振选择

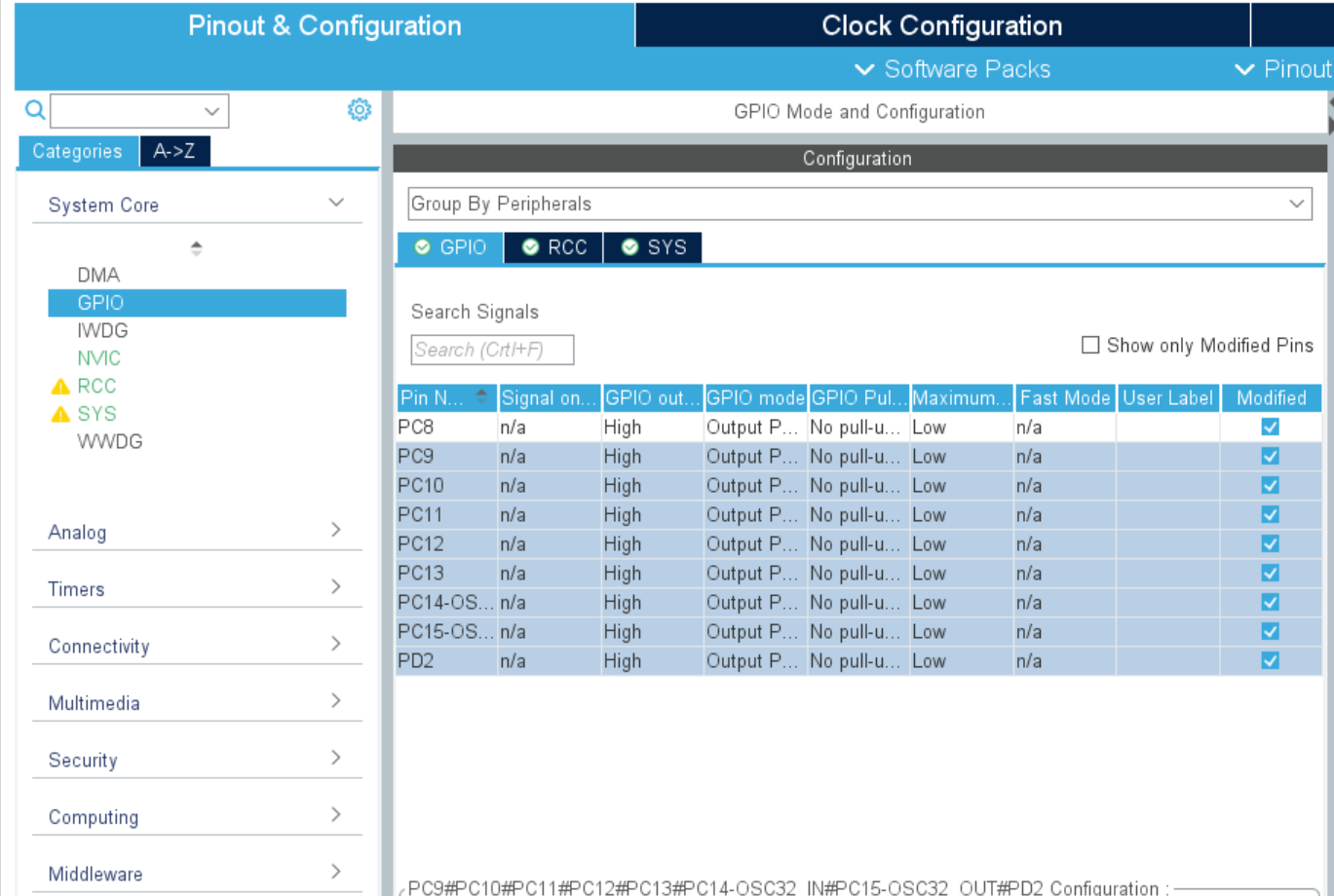

端口配置

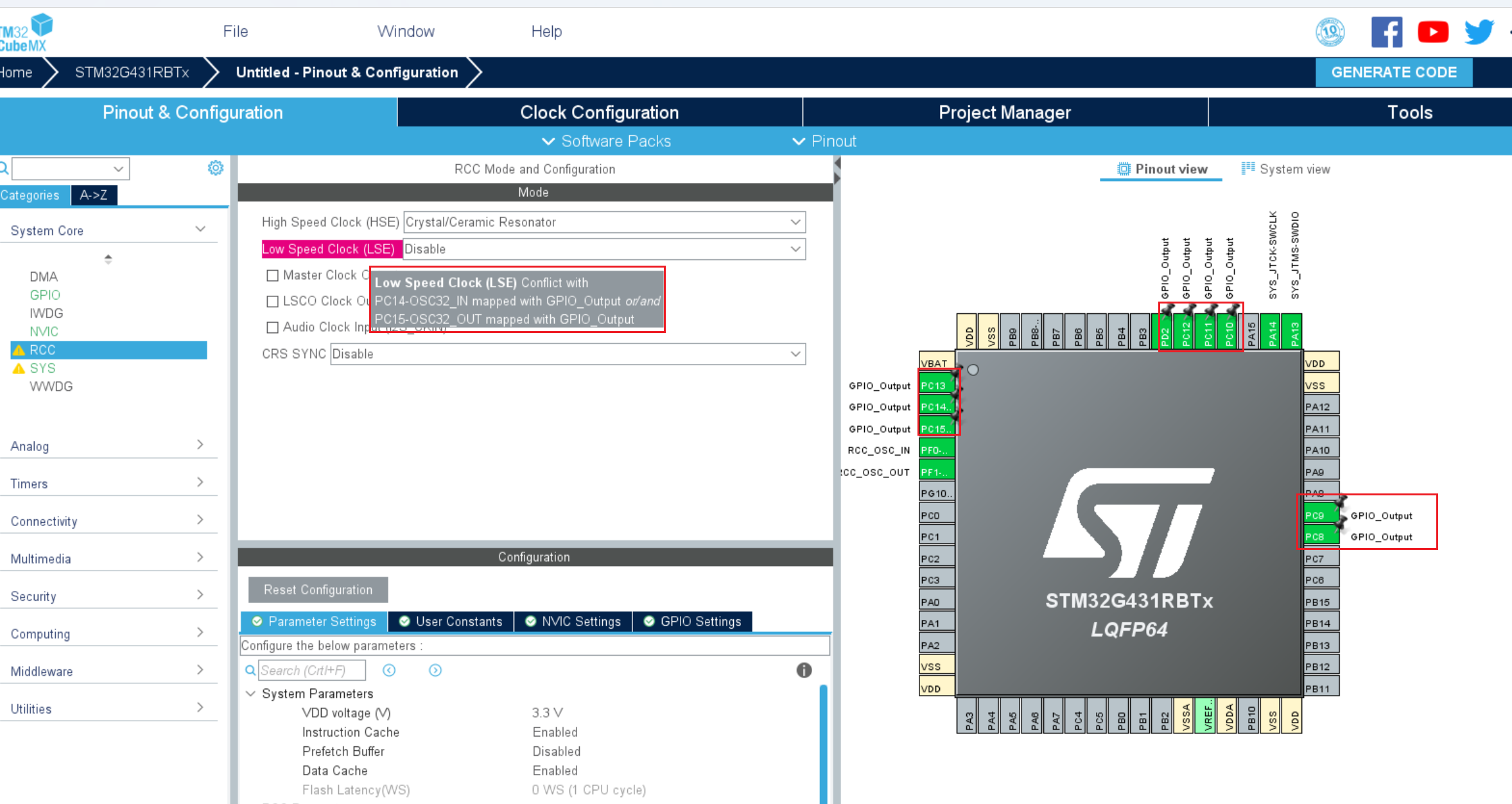

有警告标志不用管，因为我们使用了PC14和PC15两个端口，SYS警告是因为我们使用了PC13。

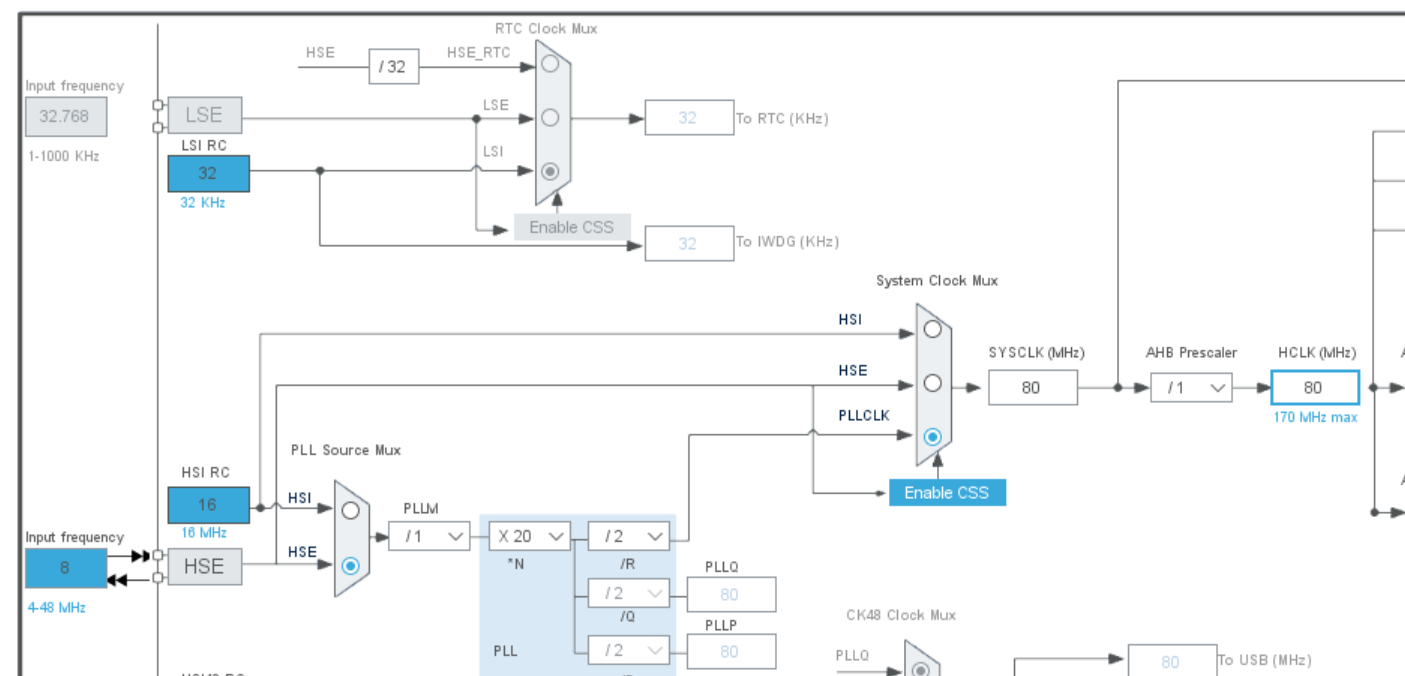

时钟树配置

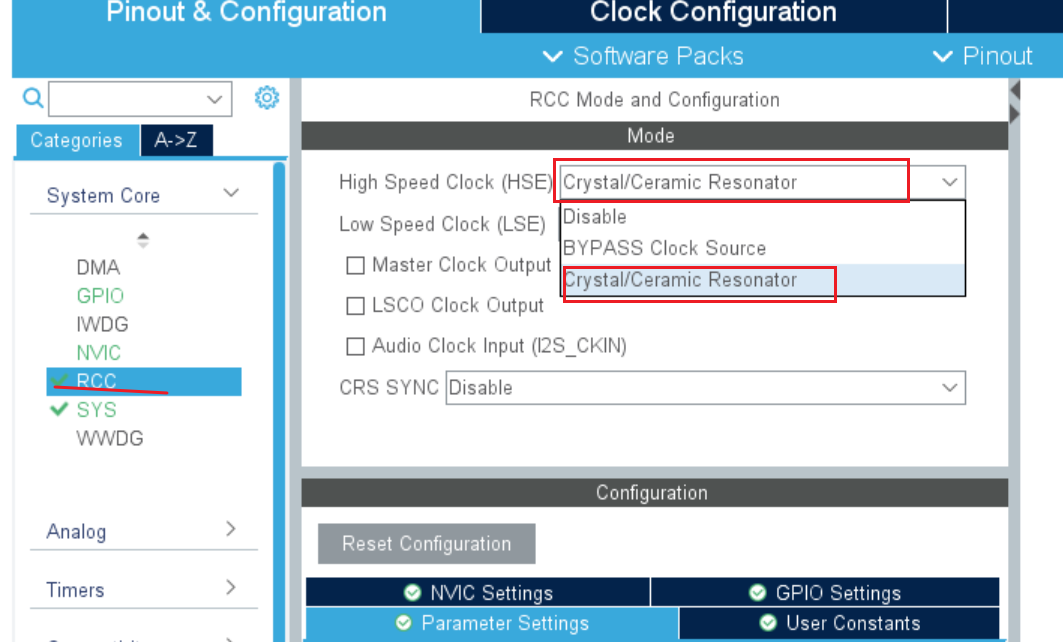

使用外部晶振

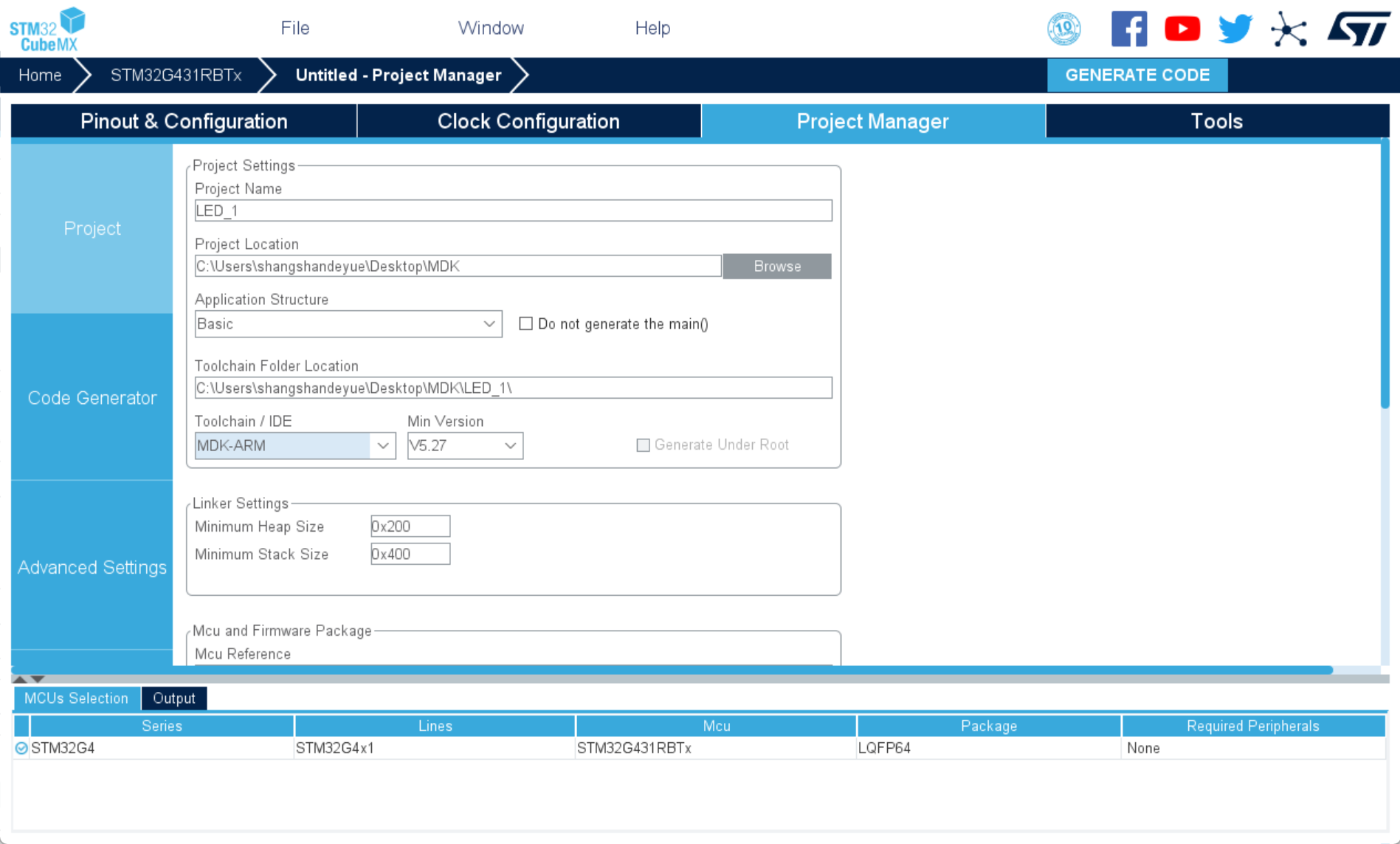

项目生成

项目路径不要有中文，IDE选择MDK-ARM，

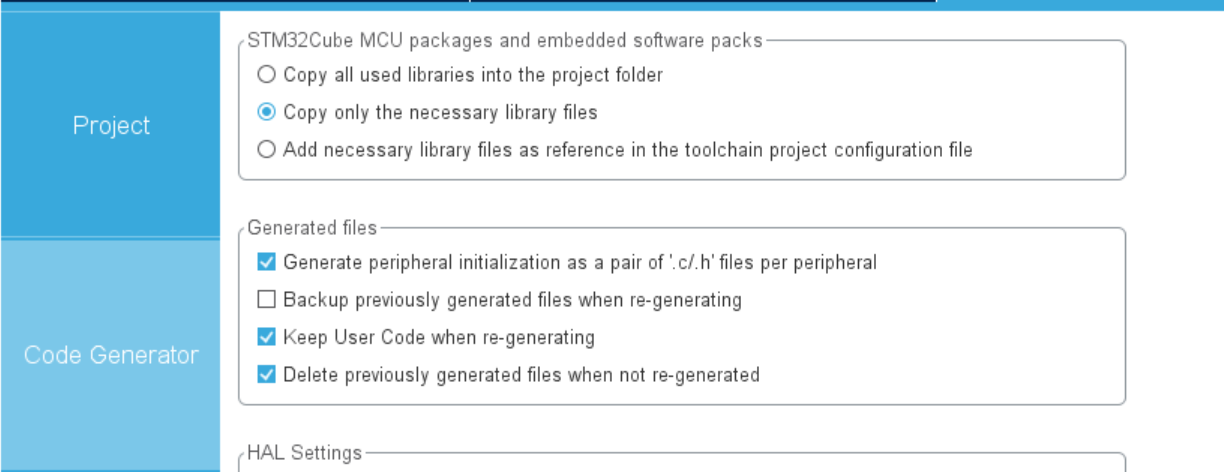

代码生成没有硬性要求，不过我的选择比较大众化；

代码编写

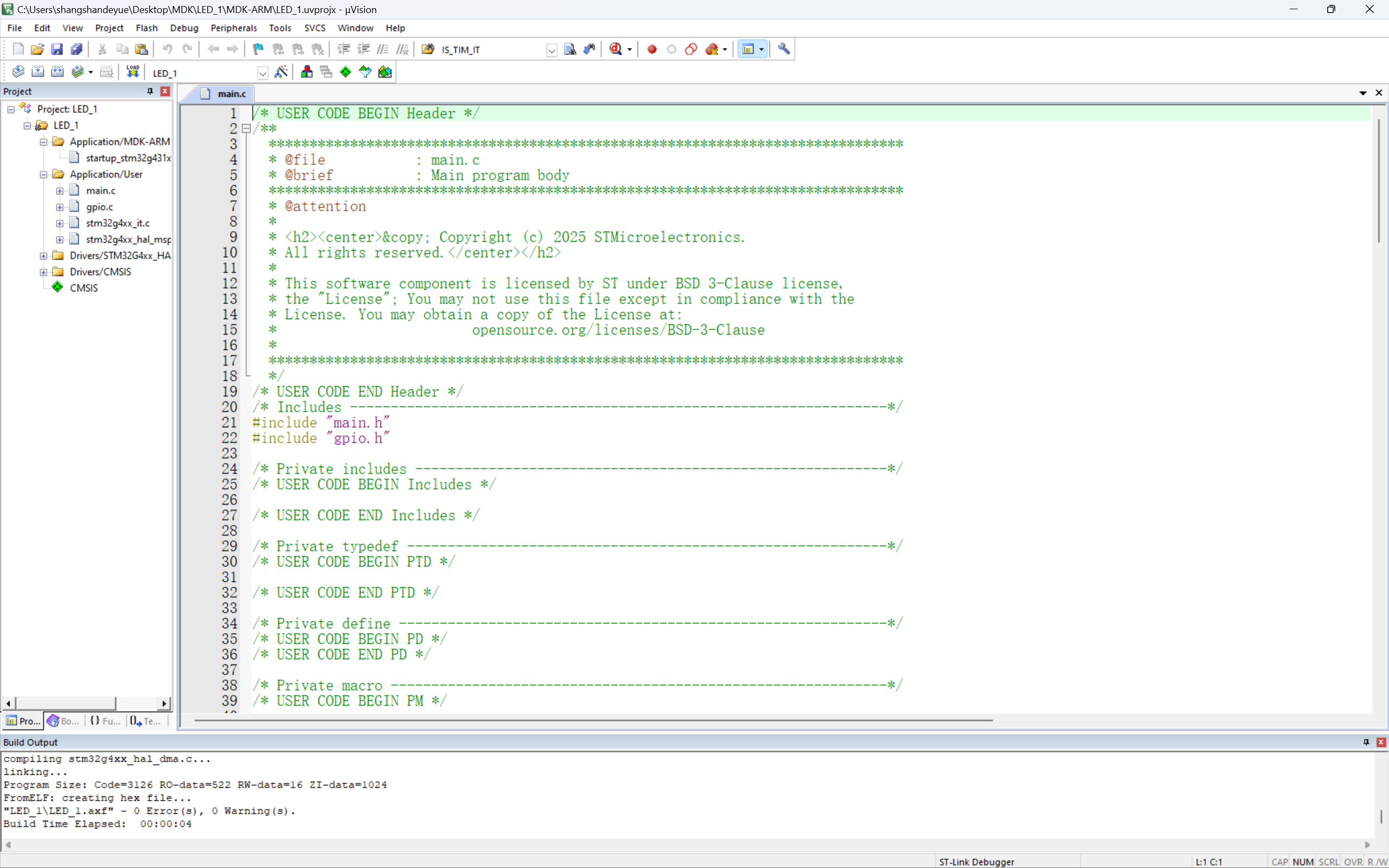

先编译测试一下

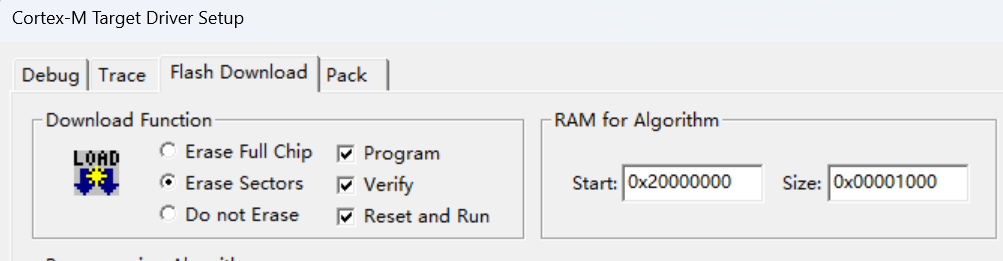

新建项目记得勾选

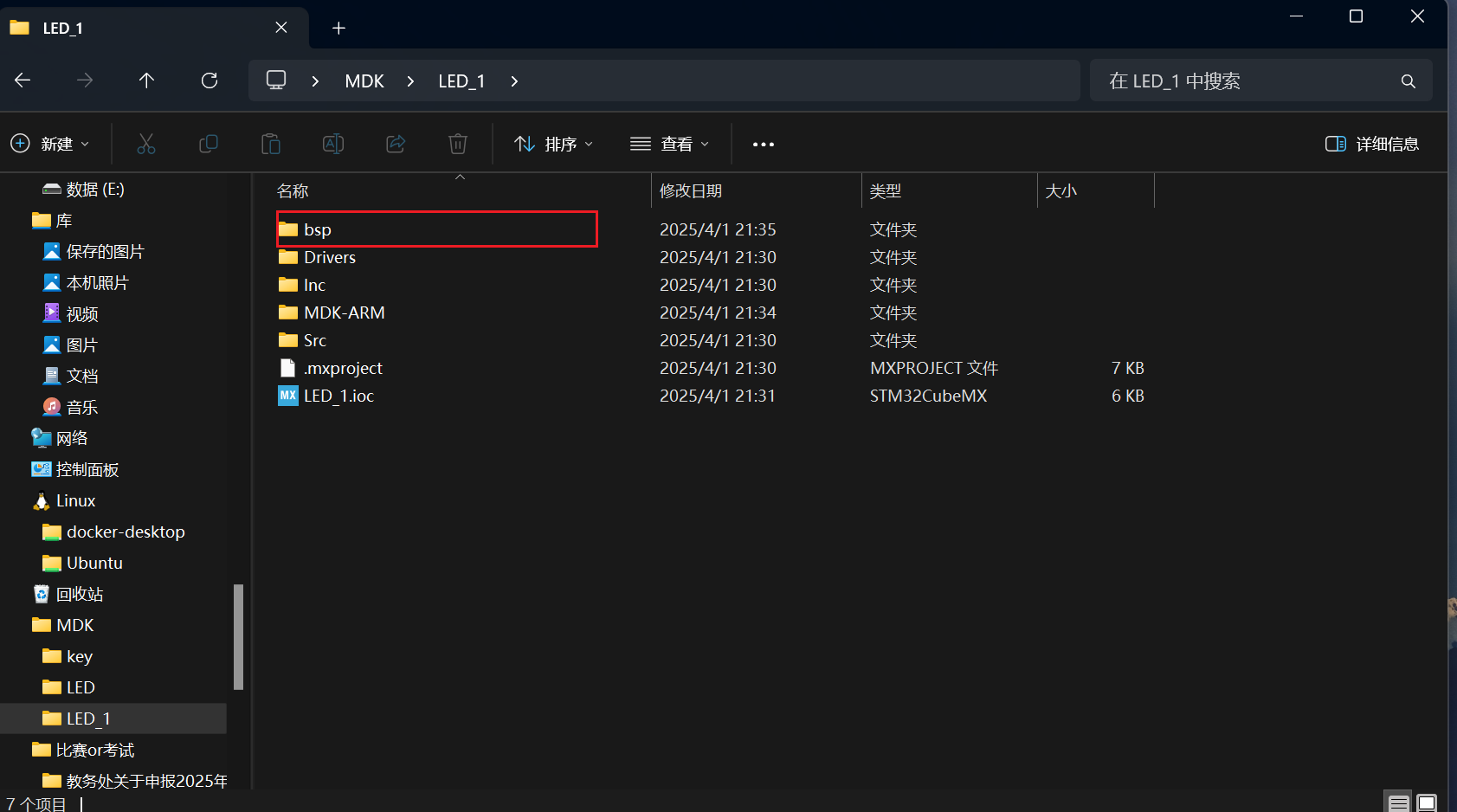

这个bsp是我创建的，准备之后的模块代码放入这个文件夹

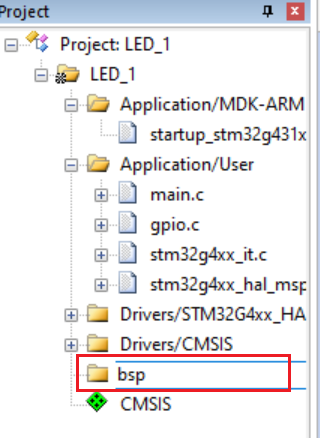

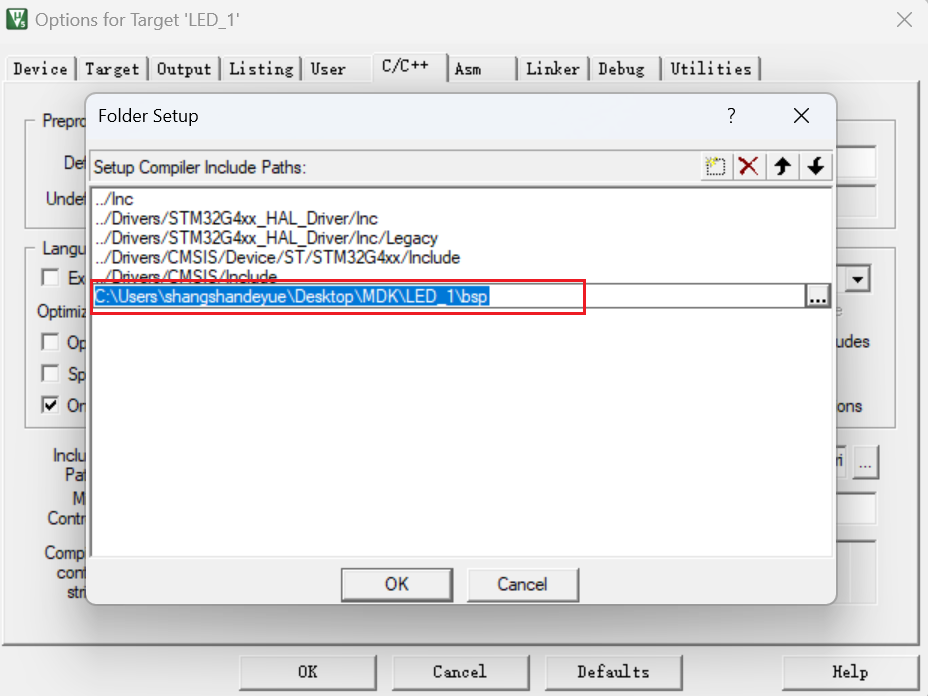

新建文件夹加入keil中

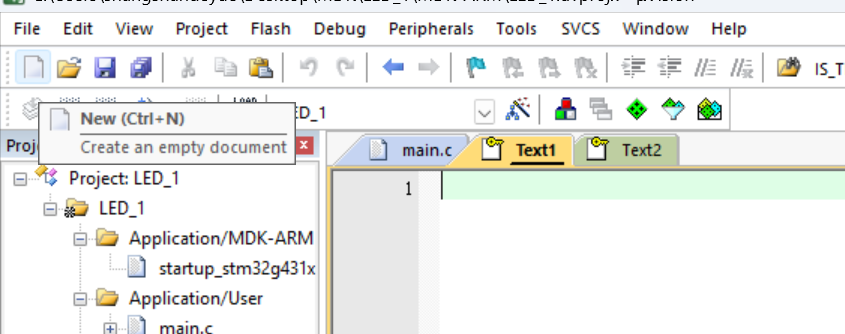

新建两个空白项目保存到bsp文件夹即可，一个做.h文件，一个做.c文件

头文件部分

#ifndef  _LED_H_
#define  _LED_H_
#include "stdint.h"void led_on(uint8_t num);
void led_off(uint8_t num);
void led_toggle(uint8_t num);#endif

C文件部分

#include "led.h"
#include "gpio.h"//打开灯
void led_on(uint8_t num)
{HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8<<(num-1),GPIO_PIN_RESET);HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}//关闭灯
void led_off(uint8_t num)
{HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8<<(num-1),GPIO_PIN_SET);HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}//反转灯
void led_toggle(uint8_t num)
{HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_8<<(num-1));HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
}

解释一下，为什么在开灯前后需要开闭PD2，因为PD2是锁存器开关，PC8-PC15和LCD的按键冲突了，现在打开是为了后面使用到LCD时候不会冲突，锁存器打开即输入信号，关闭即保持信号

main部分


#include "led.h"while (1){/* USER CODE END WHILE */led_on(1);HAL_Delay(1000);led_off(1);HAL_Delay(1000); /* USER CODE BEGIN 3 */}
