mdf文件数据处理之画图（多个信号画在同一张图中）

mdf文件数据处理（获取信号、画图）

参考以上文章将信号数据画图
本篇将多个信号数据的折线图画在同一视图中展示
以三个信号的数据将三个折线图画在同一视图

1. 引入库

需要用到的库

asammdf
matplotlib

asammdf库用于mdf文件的处理
matplotlib库用于作图

2. 代码

需先准备mdf文件，引入库后进行文件处理
完整的代码如下

# 用于处理MDF文件
from asammdf import MDF
# 用于作图
import matplotlib.pyplot as plt# 读取mdf文件为mdf对象
mdf = MDF('./MDF/0105_405-4415ET.3-ECU DI 5_UM26OV031_Test_Task_2024-11-12 06-14-19.mf4')# 多个数据折线图在同一视图展示，如三个信号画在一张图中# 定义视图和轴参数，fig是图，axes是轴，3是横轴数据数量，1是图数量，sharex是否共享轴操作（操作一个轴，其他轴同步）
fig, axes = plt.subplots(3, 1, sharex=True)
# 信号名（信号可通过mdf.iter_channels()方法遍历打印，具体可参考文章）
chanName0 = 'vfzg\XCP'
chanName1 = 'tmot\XCP'
chanName2 = 'pvds_w_msg\XCP'
# 信号0对应的时间和值数组
chan0Timestamps = mdf.get(chanName0).timestamps
chan0Samples = mdf.get(chanName0).samples
# 信号1对应的时间和值数组
chan1Timestamps = mdf.get(chanName1).timestamps
chan1Samples = mdf.get(chanName1).samples
# 信号2对应的时间和值数组
chan2Timestamps = mdf.get(chanName2).timestamps
chan2Samples = mdf.get(chanName2).samples
# 第一个横坐标轴对应的信号的时间和值
axes[0].plot(chan0Timestamps, chan0Samples)
# 第二个横坐标轴对应的信号的时间和值
axes[1].plot(chan1Timestamps, chan1Samples)
# 第三个横坐标轴对应的信号的时间和值
axes[2].plot(chan2Timestamps, chan2Samples)
# 将画的图展示
plt.show()

3. 画图结果

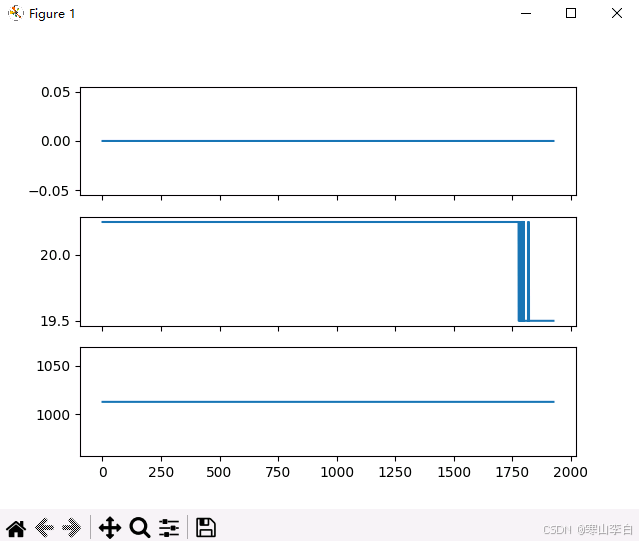

画图记过展示如下
在这里插入图片描述

文章结束

-------------------------------------------
