第十六届蓝桥杯单片机组4T模拟赛二

难点：
PCF8591同时测量两条通道数据
避免重复触发
采集触发时的时间数据存放
未采集的数据显示
清空数据

本题建议了解怎么去触发采集，怎么显示最近三次触发采集的时间即可。由于4T模拟赛的尿性有很多评测点是题目中没有要求的，另外测评的时候PCF8591使用连续读取两次丢弃第一次会判错，交换两条通道的值有些也是错的，在转换前加上200ms的延迟经评测是对的…

如果你系统的学习过C语言和数据结构与算法，解决本题还是很轻松的。

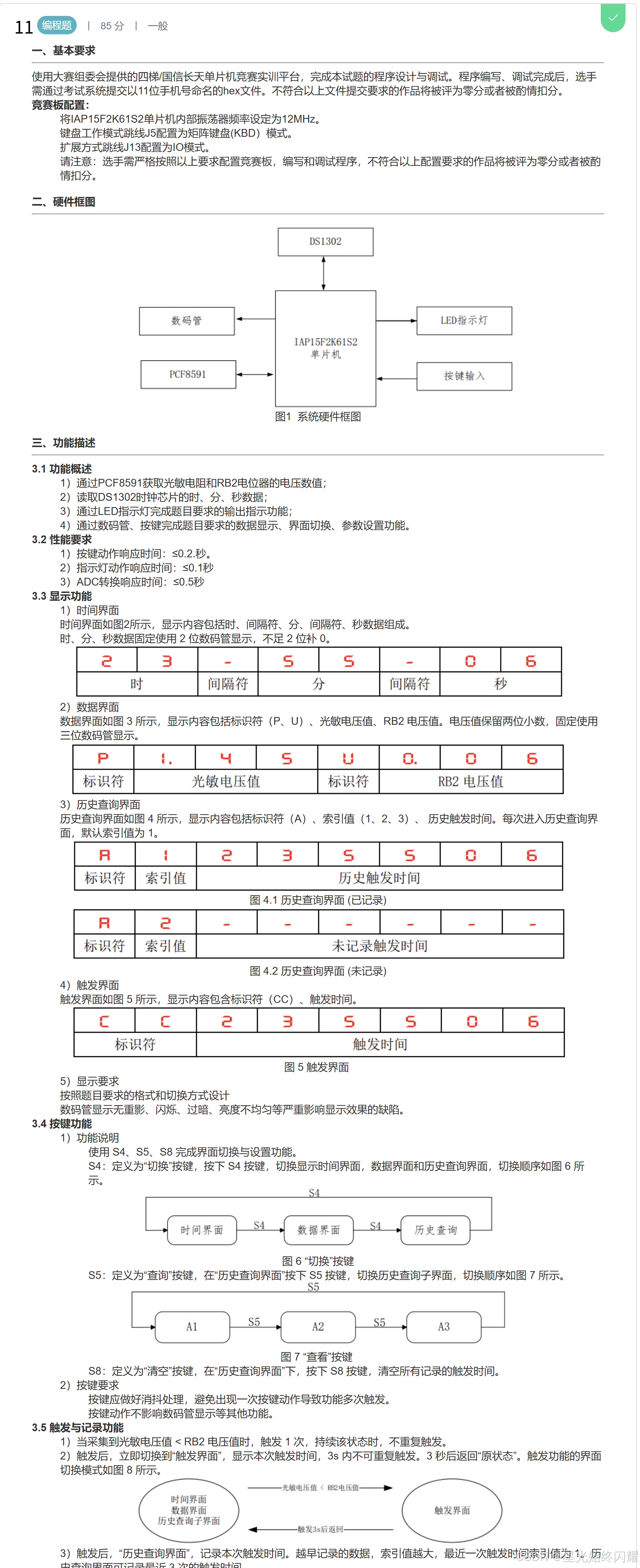

附件：第十六届蓝桥杯单片机组4T模拟赛二

一、基础知识

• PCF8591:如果你在读取通道 1 后立即读取通道 3，会导致以下问题：
  1.电压参数未稳定：PCF8591 在切换通道后，需要一定的时间来稳定电压参数。
  如果立即读取下一个通道，可能会导致读取的值不准确。
  2.通道切换延迟：PCF8591 的通道切换需要时间，具体取决于芯片的采样速率和硬件设计。如果没有足够的延迟，读取的值可能仍然是上一个通道的值。
  解决方法已经在另一篇文章给出了：PCF8591一次读取多条通道导致测量值不准确的原因及解决方法
• 通过PCF8591采集的电压数据不稳定：可以使用以下方法：
  1.均值滤波：对多次采样结果取平均值
  2.中值滤波：对多次采样结果取中值
  3.滑动平均滤波：维护一个滑动窗口，计算窗口内数据的平均值
  4.卡尔曼滤波：适用于动态系统的高级滤波算法
  本篇文章使用的是均值滤波，其他几种在单片机中有点大炮打蚊子的感觉，在以后的嵌入式系列再作介绍。
• string.h中的两个常用函数
  1.memset
memset 用于将一段内存区域的内容设置为指定的值
  (1)函数原型：void* memset(void* ptr, int value, size_t num);
  (2)参数：
  ptr：指向要设置的内存区域的指针
  value：要设置的值（以 int 形式传递，但实际按unsigned char处理
  num：要设置的字节数
  (3)功能：
  将ptr指向的内存区域的前num个字节设置为value
  2.memcpy
  memcpy 用于将一段内存区域的内容复制到另一段内存区域。
  (1)函数原型：void* memcpy(void* dest, const void* src, size_t num);
  (2)参数：
  dest：指向目标内存区域的指针
  src：指向源内存区域的指针
  num：要复制的字节数
  (3)功能：
  将 src指向的内存区域的前 num个字节复制到dest指向的内存区域

二、板子现象演示

1.时间界面

上电显示时间界面，从23时59分50秒开始计时，同时LED1点亮，其余指示灯熄灭。

2.数据界面

按下S4切换成数据页面，数码管显示RB2和RD1的值，指示灯L2点亮。

3.历史查询界面

按下S4切换历史查询界面，未触发数据采集时显示-，指示灯L3点亮，该页面按下S5切换历史查询子界面。

4.触发采集

任意界面光敏电阻电压<RB2电压时触发采集（持续处于该状态时不触发），由于手机拍照遮光触发三次。

触发采集时亮的灯是L8，下面这张图是错误的，后面的Led模块已经修改好了。

5.触发三次采集后的历史查询页面

6.清空记录时间

三、数码管模块

1.添加P R C -的段码

code unsigned char Seg_Table[] =
{
0xc0, //0
0xf9, //1
0xa4, //2
0xb0, //3
0x99, //4
0x92, //5
0x82, //6
0xf8, //7
0x80, //8
0x90, //9
0xff, //空
0xbf, //-
0x8c, //P
0xc1, //U
0x88, //A
0xc6, //C
};
void SegDisp(unsigned char wela, unsigned char dula, unsigned char point)
{P0 = 0xff;P2 = P2 & 0x1f | 0xe0;P2 &= 0x1f;P0 = (0x01 << wela);P2 = P2 & 0x1f | 0xc0;P2 &= 0x1f;P0 = Seg_Table[dula];if(point)P0 &= 0x7f;P2 = P2 & 0x1f | 0xe0;P2 &= 0x1f;
}

2.时间页面

• 添加DS1302底层代码

#include <STC15F2K60S2.H>
#include <intrins.h>sbit SCK = P1^7;
sbit RST = P1^3;
sbit SDA = P2^3;void Write_Ds1302(unsigned  char temp)
{unsigned char i;for (i=0;i<8;i++)     	{ SCK = 0;SDA = temp&0x01;temp>>=1; SCK=1;}
}   void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{RST=0;	_nop_();SCK=0;	_nop_();RST=1; 	_nop_();  Write_Ds1302(address);	Write_Ds1302(dat);		RST=0;
}unsigned char Read_Ds1302_Byte ( unsigned char address )
{unsigned char i,temp=0x00;RST=0;	_nop_();SCK=0;	_nop_();RST=1;	_nop_();Write_Ds1302(address);for (i=0;i<8;i++) 	{		SCK=0;temp>>=1;	if(SDA)temp|=0x80;	SCK=1;} RST=0;	_nop_();SCK=0;	_nop_();SCK=1;	_nop_();SDA=0;	_nop_();SDA=1;	_nop_();return (temp);
}code unsigned char DS1302_Arr[4] = {0x84,0x82,0x80,0x8E};void SetRtc(unsigned char *ucRtc)
{unsigned char i;Write_Ds1302_Byte(DS1302_Arr[3],0x00);for(i = 0; i < 3; i++)Write_Ds1302_Byte(DS1302_Arr[i],ucRtc[i]);Write_Ds1302_Byte(DS1302_Arr[3],0x80);
}void GetRtc(unsigned char *ucRtc)
{unsigned char i;for(i = 0; i < 3; i++)ucRtc[i] = Read_Ds1302_Byte(DS1302_Arr[i]+1);
}

• 在main.c函数中的DS1302数据处理函数

pdata u8 ucRtc[3] = {0x23,0x59,0x50};void DS1302Proc()
{GetRtc(ucRtc);
}void main()
{SystemInit();Timer0_Init();SetRtc(ucRtc);//设定时间while(1){DS1302Proc();}
}

• 数码管显示

typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long int u32;idata u8 SegPos;//数码管扫描位
idata u8 SegMode;//数码管显示页面pdata u8 SegBuf[8] = {10,10,10,10,10,10,10,10};//数码管数据缓存区
pdata u8 SegPoint[8] = {0,0,0,0,0,0,0,0};//数码管小数点使能位
pdata u8 ucRtc[3] = {0x23,0x59,0x50};//时钟void SegProc()
{unsigned char i;switch(SegMode){case 0:SegBuf[2] = SegBuf[5] = 11;//-for(i = 0; i < 3; i++){SegBuf[3*i] = ucRtc[i] / 16;SegBuf[3*i+1] = ucRtc[i] % 16;}break;}
}

3.数据页面

• iic底层

#include <STC15F2K60S2.H>
#include <intrins.h>#define DELAY_TIME	5sbit scl = P2^0;
sbit sda = P2^1;static void I2C_Delay(unsigned char n)
{do{_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();		}while(n--);
}void I2CStart(void)
{sda = 1;scl = 1;I2C_Delay(DELAY_TIME);sda = 0;I2C_Delay(DELAY_TIME);scl = 0;
}//
void I2CStop(void)
{sda = 0;scl = 1;I2C_Delay(DELAY_TIME);sda = 1;I2C_Delay(DELAY_TIME);
}//
void I2CSendByte(unsigned char byt)
{unsigned char i;for(i=0; i<8; i++){scl = 0;I2C_Delay(DELAY_TIME);if(byt & 0x80){sda = 1;}else{sda = 0;}I2C_Delay(DELAY_TIME);scl = 1;byt <<= 1;I2C_Delay(DELAY_TIME);}scl = 0;
}//
unsigned char I2CReceiveByte(void)
{unsigned char da;unsigned char i;for(i=0;i<8;i++){   scl = 1;I2C_Delay(DELAY_TIME);da <<= 1;if(sda) da |= 0x01;scl = 0;I2C_Delay(DELAY_TIME);}return da;
}//
unsigned char I2CWaitAck(void)
{unsigned char ackbit;scl = 1;I2C_Delay(DELAY_TIME);ackbit = sda; scl = 0;I2C_Delay(DELAY_TIME);return ackbit;
}//
void I2CSendAck(unsigned char ackbit)
{scl = 0;sda = ackbit; I2C_Delay(DELAY_TIME);scl = 1;I2C_Delay(DELAY_TIME);scl = 0; sda = 1;I2C_Delay(DELAY_TIME);
}unsigned char Ad(unsigned char add)
{unsigned char temp;I2CStart();I2CSendByte(0x90);I2CWaitAck();I2CSendByte(add);I2CWaitAck();I2C_Delay(200);I2CStart();I2CSendByte(0x91);I2CWaitAck();temp = I2CReceiveByte();I2CSendAck(1);I2CStop();return temp;
}

• main.c中的AD数据处理函数ADProc()

idata u16 RD1_100x, RB2_100x;//RD1、RB2放大100倍void ADProc()
{RD1_100x = Ad(0x03) / 51.0 * 100;RB2_100x = Ad(0x01) / 51.0 * 100;
}

• 数码管显示

void SegProc()
{unsigned char i;if(!record){switch(SegMode){case 0://...break;case 1:SegBuf[0] = 12;//PSegBuf[1] = RD1_100x / 100;SegBuf[2] = RD1_100x / 10 % 10;SegBuf[3] = RD1_100x % 10;SegBuf[4] = 13;//USegBuf[5] = RB2_100x / 100;SegBuf[6] = RB2_100x / 10 % 10;SegBuf[7] = RB2_100x % 10;SegPoint[1] = SegPoint[5] = 1;break;}}
}

4.历史查询界面

由于历史查询界面中记录的是最近三次的触发时间，这边为了方便
使用二维数组pdata u8 rtc_record[3][3];来记录三组时间
定义idata u8 rtc_record_x;为二维数组的行索引
由于时钟的小时不可能为24，所以二维数组的初值赋值为0x24，在数码管就可以通过判断二维数组的rtc_record[rtc_record_x][0]是否为0x24进行判断是否为空。

idata u8 rtc_record_x;
pdata u8 rtc_record[3][3] = {0x24,0x24,0x24,0x24,0x24,0x24,0x24,0x24,0x24};void SegProc()
{unsigned char i;if(!record){switch(SegMode){case 0://...break;case 1://...break;case 2:SegBuf[0] = 14;SegBuf[1] = rtc_record_x + 1;SegPoint[1] = SegPoint[5] = 0;//如果该组数据未采集，则除了前两位其余显示-if(rtc_record[rtc_record_x][0] == 0x24){SegBuf[2] = 11;SegBuf[3] = 11;SegBuf[4] = 11;SegBuf[5] = 11;SegBuf[6] = 11;SegBuf[7] = 11;}//该组数据已采集，正常显示elsefor(i = 0; i < 3; i++){SegBuf[2*i+2] = rtc_record[rtc_record_x][i] / 16;SegBuf[2*i+3] = rtc_record[rtc_record_x][i] % 16;}break;}}

5.触发采集

/*变量定义*/
idata u8 rtc_record_x;//二维数组行索引
pdata u8 rtc_record[3][3] = {0x24,0x24,0x24,0x24,0x24,0x24,0x24,0x24,0x24};//二维数组存放记录的时间idata bit record;//触发标志位
idata bit has_record;//重复触发检测位

在实现该功能，应采取从大到小的方法来实现

• 当采集到光敏电压值 < RB2 电压值时，触发 1 次

void ADProc()
{RD1_100x = Ad(0x01) / 51.0 * 100;RB2_100x = Ad(0x03) / 51.0 * 100;//光敏电压：RD1                                                                                                                                                                                                                                                                                                       if((RD1_100x < RB2_100x) && (RD1_100x_old >= RB2_100x_old) && !RecordFlag){RecordFlag = 1;MainMode = 1;}RD1_100x_old = RD1_100x;RB2_100x_old = RB2_100x;
}

• 触发后，立即切换到“触发界面”，显示本次触发时间， 3s 内不可重复触发。 3 秒后返回“原状态”

idata u16 Time_3s;void ADProc()
{RD1_100x = Ad(0x01) / 51.0 * 100;RB2_100x = Ad(0x03) / 51.0 * 100;//光敏电压：RD1                                                                                                                                                                                                                                                                                                       if((RD1_100x < RB2_100x) && (RD1_100x_old >= RB2_100x_old) && !RecordFlag){RecordFlag = 1;MainMode = 1;GetRtc(rtc_record[0]);}RD1_100x_old = RD1_100x;RB2_100x_old = RB2_100x;
}void Timer0_Isr(void) interrupt 1
{//systick++;if(++SegPos == 8) SegPos = 0;SegDisp(SegPos,SegBuf[SegPos],SegPoint[SegPos]);if(RecordFlag ){if(++Time_3s == 3000){Time_3s = 0;RecordFlag = 0;}}
}

• 接下来实现以下功能

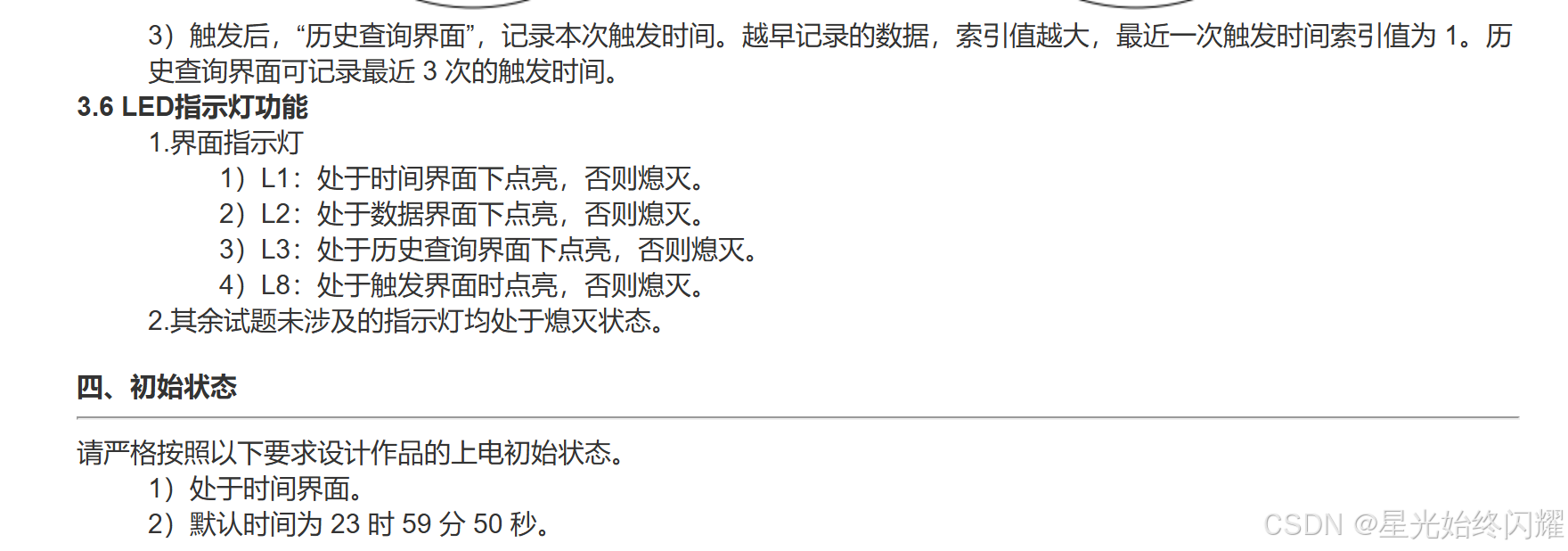

触发后， “历史查询界面”，记录本次触发时间。越早记录的数据，索引值越大，最近一次触发时间索引值
为 1。历史查询界面可记录最近 3 次的触发时间。

(1)数据移动

for (i = 2; i > 0; i--)memcpy(rtc_record[i], rtc_record[i - 1], 3);

将rtc_record[1] 的数据复制到 rtc_record[2]
将rtc_record[0] 的数据复制到 rtc_record[1]
每次移动的数据长度为 3 个字节（时、分、秒）

(2)获取新数据
GetRtc(rtc_record[0]);
调用 GetRtc() 函数，将新数据存储到 rtc_record[0] 中。
(3)代码

void ADProc()
{u8 i;RD1_100x = Ad(0x03) * 100 / 51.0;RB2_100x = Ad(0x01) * 100 / 51.0;if((RD1_100x < RB2_100x) && (RD1_100x_old >= RB2_100x_old) && !RecordFlag){RecordFlag = 1;MainMode = 1;for(i = 2; i > 0; i--)memcpy(rtc_record[i],rtc_record[i-1],3);GetRtc(rtc_record[0]);}RD1_100x_old = RD1_100x;RB2_100x_old = RB2_100x;
}

6.数码管完整代码

void SegProc()
{unsigned char i;if(!record)//没有处于记录页面{switch(SegMode){case 0:SegBuf[2] = SegBuf[5] = 11;for(i = 0; i < 3; i++){SegBuf[3*i] = ucRtc[i] / 16;SegBuf[3*i+1] = ucRtc[i] % 16;}break;case 1:SegBuf[0] = 12;SegBuf[1] = RD1_100x / 100;SegBuf[2] = RD1_100x / 10 % 10;SegBuf[3] = RD1_100x % 10;SegBuf[4] = 13;SegBuf[5] = RB2_100x / 100;SegBuf[6] = RB2_100x / 10 % 10;SegBuf[7] = RB2_100x % 10;SegPoint[1] = SegPoint[5] = 1;break;case 2:SegBuf[0] = 14;SegBuf[1] = rtc_record_x + 1;SegPoint[1] = SegPoint[5] = 0;if(rtc_record[rtc_record_x][0] == 0x24){SegBuf[2] = 11;SegBuf[3] = 11;SegBuf[4] = 11;SegBuf[5] = 11;SegBuf[6] = 11;SegBuf[7] = 11;}elsefor(i = 0; i < 3; i++){SegBuf[2*i+2] = rtc_record[rtc_record_x][i] / 16;SegBuf[2*i+3] = rtc_record[rtc_record_x][i] % 16;}break;}}else//处于记录页面{SegBuf[0] = 15;SegBuf[1] = 15;SegPoint[1] = SegPoint[5] = 0;for(i = 0; i < 3; i++){SegBuf[2*i+2] = rtc_record[0][i] / 16;SegBuf[2*i+3] = rtc_record[0][i] % 16;}}
}

四、按键模块

1.底层代码

#include <STC15F2K60S2.H>unsigned char KeyDisp()
{unsigned char temp = 0;P44 = 0;P42 = 1;P35 = 1;P34 = 1;if(P32 == 0)temp = 5;if(P33 == 0)temp = 4;P44 = 1;P42 = 0;P35 = 1;P34 = 1;if(P33 == 0)temp = 8;return temp;
}

2.功能处理

idata u8 rtc_record_x;//二维数组行索引
pdata u8 rtc_record[3][3] = {0x24,0x24,0x24,0x24,0x24,0x24,0x24,0x24,0x24};//二维数组存放记录的时间void KeyProc()
{KeyVal = KeyDisp();KeyDown = KeyVal & ~KeyOld;KeyUp = ~KeyVal & KeyOld;KeyOld = KeyVal;switch(KeyDown){case 4://页面流转if(++SegMode == 3) SegMode = 0;//每次进入历史查询页面时，索引值默认为1if(!SegMode) rtc_record_x = 0;break;case 5://历史查询页面子页面控制if(SegMode == 2)if(++rtc_record_x == 3)rtc_record_x = 0;break;case 8://清空记录的数据if(SegMode == 2){//memset：将`rtc_record`指向的内存区域的前`9`个字节设置为`0x24`//在数码管中判断数据为空时比较数据是0x24memset(rtc_record,0x24,9);}break;}
}

五、Led模块

看到这种指定页面指定指示灯亮的依旧使用互斥点亮

pdata u8 ucLed[8] = {0,0,0,0,0,0,0,0};void LedProc()
{unsigned char i;for(i = 0; i < 3; i++)ucLed[i] = (SegMode == i);ucLed[7] = RecordFlag;LedDisp(ucLed);
}

六、完整代码（各模块退出处理请自行添加）

#include <STC15F2K60S2.H>
#include <string.h>
#include "Init.h"
#include "Key.h"
#include "Seg.h"
#include "Led.h"
#include "iic.h"
#include "ds1302.h"typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long int u32;/*按键*/
idata u8 KeyVal,KeyDown,KeyUp,KeyOld;
/*数码管*/
idata u8 SegPos;
pdata u8 SegBuf[8] = {10,10,10,10,10,10,10,10};
pdata u8 SegPoint[8] = {0,0,0,0,0,0,0,0};
idata bit MainMode;                 //主页面 0-三大页面 1-触发页面
idata u8 SegMode;                   //0-时间页面 1-数据页面 2-历史查询
/*Led*/
pdata u8 ucLed[8] = {0,0,0,0,0,0,0,0};
/*时间变量*/
pdata u8 Rtc[3] = {0x23,0x59,0x50};
/*数据采集*/
idata bit RecordFlag;                //数据触发采集标志位
idata u16 Time_3s;                   //数据触发采集后计时3秒
idata u16 RD1_100x;									 //光敏电阻的电压值放大100倍
idata u16 RD1_100x_old = 1; 				 //光敏电阻的旧值
idata u16 RB2_100x;									 //变压器的电压值放大100倍
idata u16 RB2_100x_old;              //变压器值的旧值
pdata u8 rtc_record[3][3] = {
{0x24,0x24,0x24},
{0x24,0x24,0x24},
{0x24,0x24,0x24}
};//触发采集时的时间
idata u8 rtc_record_index;
void KeyProc()
{if(MainMode)return;KeyVal = KeyDisp();KeyDown = KeyVal & ~KeyOld;KeyUp = ~KeyVal & KeyOld;KeyOld = KeyVal;switch(KeyDown){case 4:if(++SegMode == 3)SegMode = 0;if(SegMode == 2)rtc_record_index = 0;break;case 5:if(SegMode == 2)if(++rtc_record_index == 3)rtc_record_index = 0;break;case 8:if(SegMode == 2)memset(rtc_record,0x24,9);break;}
}void SegProc()
{u8 i;if(!MainMode){switch(SegMode){case 0:SegBuf[2] = SegBuf[5] = 11;for(i = 0; i < 3; i++){SegBuf[3*i] = Rtc[i] / 16;SegBuf[3*i+1] = Rtc[i] % 16;}break;case 1:SegBuf[0] = 12;SegBuf[1] = RD1_100x / 100;SegBuf[2] = RD1_100x / 10 % 10;SegBuf[3] = RD1_100x % 10;SegBuf[4] = 13;SegBuf[5] = RB2_100x / 100;SegBuf[6] = RB2_100x / 10 % 10;SegBuf[7] = RB2_100x % 10;SegPoint[1] = SegPoint[5] = 1;break;case 2:SegBuf[0] = 14;SegBuf[1] = rtc_record_index + 1;SegPoint[1] = SegPoint[5] = 0;if(rtc_record[rtc_record_index][0] == 0x24){SegBuf[2] = 11;SegBuf[3] = 11;SegBuf[4] = 11;SegBuf[5] = 11;SegBuf[6] = 11;SegBuf[7] = 11;}else{for(i = 0; i < 3; i++){SegBuf[2*i+2] = rtc_record[rtc_record_index][i] / 16;SegBuf[2*i+3] = rtc_record[rtc_record_index][i] % 16;}}break;}}else{SegBuf[0] = SegBuf[1] = 15;//Cfor(i = 0; i < 3; i++){SegBuf[2*i+2] = rtc_record[0][i] / 16;SegBuf[2*i+3] = rtc_record[0][i] % 16;}SegPoint[1] = SegPoint[5] = 0;}
}void LedProc()
{u8 i;if(!RecordFlag)for(i = 0; i < 3; i++)ucLed[i] = (i == SegMode);else{ucLed[0] = 0;ucLed[1] = 0;ucLed[2] = 0;}ucLed[7] = RecordFlag;LedDisp(ucLed);
}void RtcProc()
{GetRtc(Rtc);
}void ADProc()
{u8 i;RD1_100x = Ad(0x03) * 100 / 51.0;RB2_100x = Ad(0x01) * 100 / 51.0;if((RD1_100x < RB2_100x) && (RD1_100x_old >= RB2_100x_old) && !RecordFlag){RecordFlag = 1;MainMode = 1;for(i = 2; i > 0; i--)memcpy(rtc_record[i],rtc_record[i-1],3);GetRtc(rtc_record[0]);}RD1_100x_old = RD1_100x;RB2_100x_old = RB2_100x;
}void Timer0_Init(void)		//1毫秒@12.000MHz
{AUXR &= 0x7F;			//定时器时钟12T模式TMOD &= 0xF0;			//设置定时器模式TL0 = 0x18;				//设置定时初始值TH0 = 0xFC;				//设置定时初始值TF0 = 0;				//清除TF0标志TR0 = 1;				//定时器0开始计时ET0 = 1;				//使能定时器0中断EA = 1;
}void Timer0_Isr(void) interrupt 1
{if(++SegPos == 8) SegPos = 0;SegDisp(SegPos,SegBuf[SegPos],SegPoint[SegPos]);if(MainMode){if(++Time_3s == 3000){RecordFlag = 0;MainMode = 0;}}elseTime_3s = 0;
}void main()
{SystemInit();SetRtc(Rtc);Timer0_Init();while(1){}
}
