openocd C#桌面工具

news 来源：原创 2025/8/12 13:02:19

文章目录

简介
一、主界面
二、文件列表
三、rtl介绍
四、虚拟示波器
- 1、画线
- 2、画点
- 3、合并显示
- 4、测试代码

简介

基于廉价9.9包邮的DAP-Link，在IAR和Keil中下载和调试都没毛病。
可是不能单独使用。单独烧录固件用不了，也不能同jlink一样打印日志和显示波形。

openocd开源工具能够帮我实现这些功能。
本工具就是将openocd命令行基础上进一步封装实现的。

目前本工具支持DAP-Link、JLINK、ST-LINK、ULINK。其他不常见的就没加了。

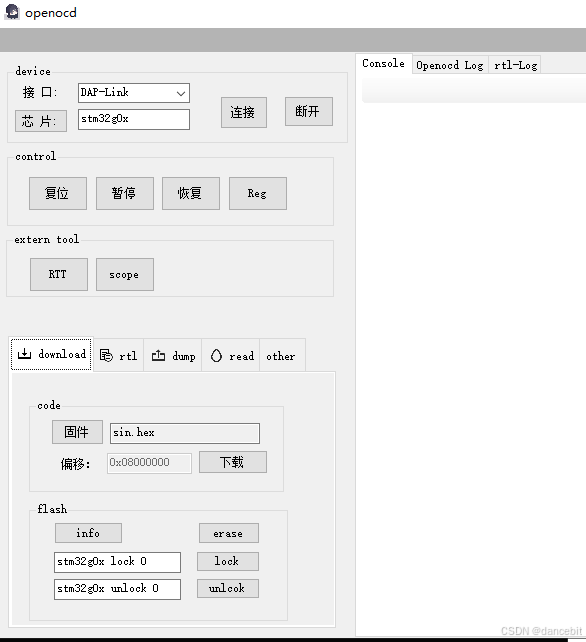

一、主界面

device 接口配置部分
control 基础控制命令
RTT View 功能。同Jlink 的RTT View。
scope 虚拟示波器功能。自定义实现的功能。
download 固件下载、flash擦除、上锁、解锁功能
rtl 自定义日志显示功能（速度比RTT块，支持断开自动连接）
dump 读取单片机内部数据保存到文件，包括FLASH固件信息、 RAM数据等。
read 读取内存。可绑定map文件的变量名称

- 在这里插入图片描述

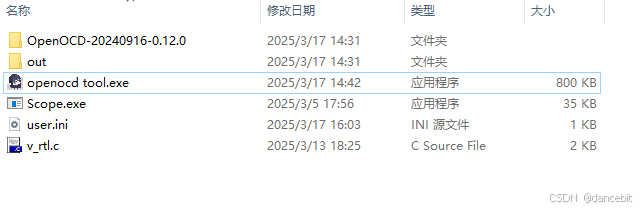

二、文件列表

在这里插入图片描述

OpenOCD-20240916-0.12.0 openocd下载解压的文件，可替换为最新的版本，软件会自动识别。
out RTT日志、rtl日志、dump文件保存路径
openocd tool 主应用
Scope.exe 虚拟示波器
user.ini 配置文件
v_rtl.c rtl自定义日志协议文件。

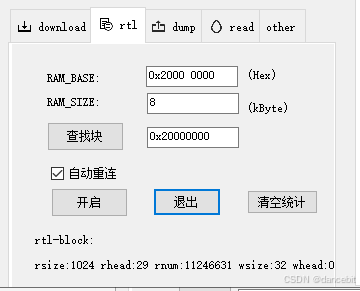

三、rtl介绍

ocd编列RAM块，查找带 #ccc 块并定位到rtl内存段。
在这里插入图片描述

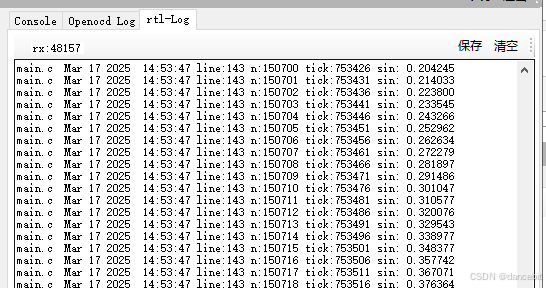

日志输出：

#include "stdio.h"
#include "stdarg.h"
#include "stdint.h"#define RTL_TX_SIZE 1024
#define RTL_RX_SIZE 32typedef struct
{uint8_t tag[4];uint16_t wsize;uint16_t whead;uint16_t rsize;uint16_t rhead;uint32_t wcnt;
