使用Prometheus监控Redis

在现代微服务架构中，Redis被广泛应用于缓存、消息队列及其他场景。为了确保Redis集群的高可用性和性能，我们需要实时监控其状态与指标。本文将全面讲解如何通过prometheus监控redis运行的各项指标，让数据实时可知。

1、安装配置redis

1）安装redis

yum install redis -y

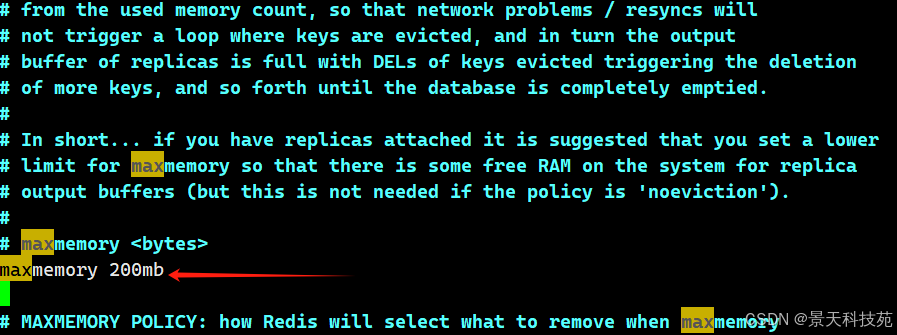

2）调整redis内使用的最大内存

vim /etc/redis/redis.conf
maxmemory 200mb

3）启动redis

systemctl start redis

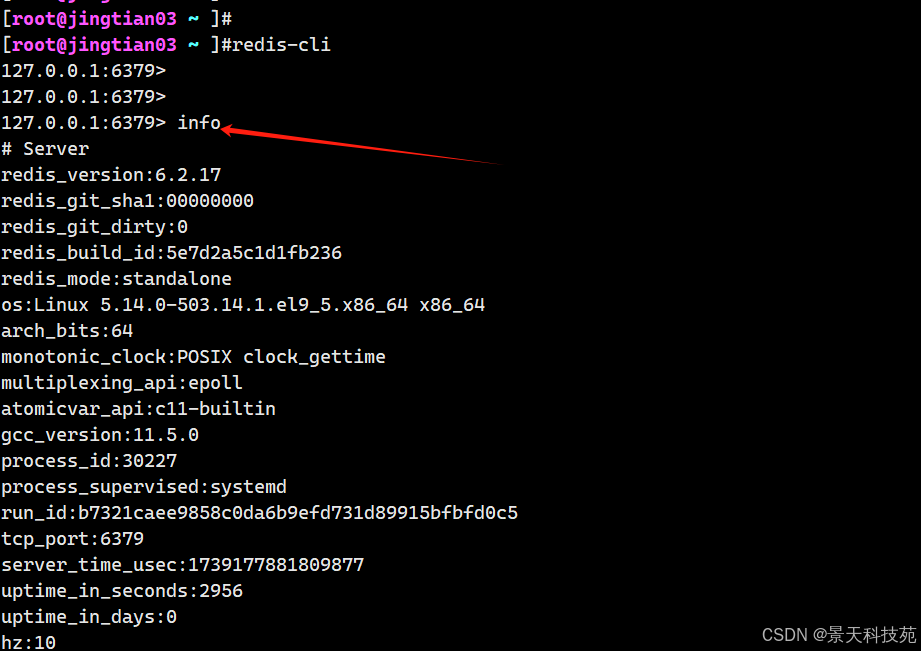

redis本身就有info命令，可以哦查看redis状态，但是并不兼容prometheus的数据格式

因此，需要借助exporter来暴露指标

2、安装配置redis_exporter

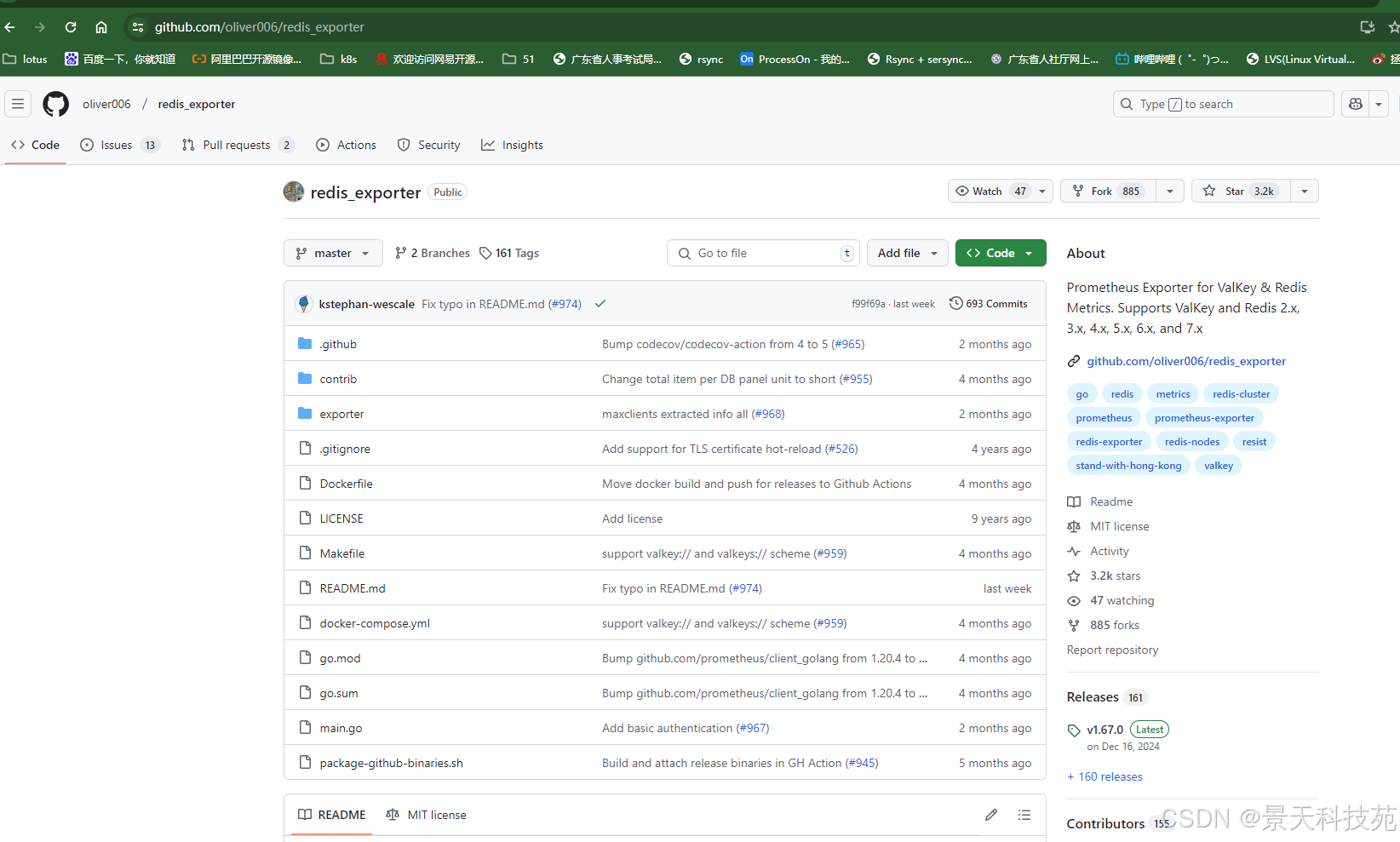

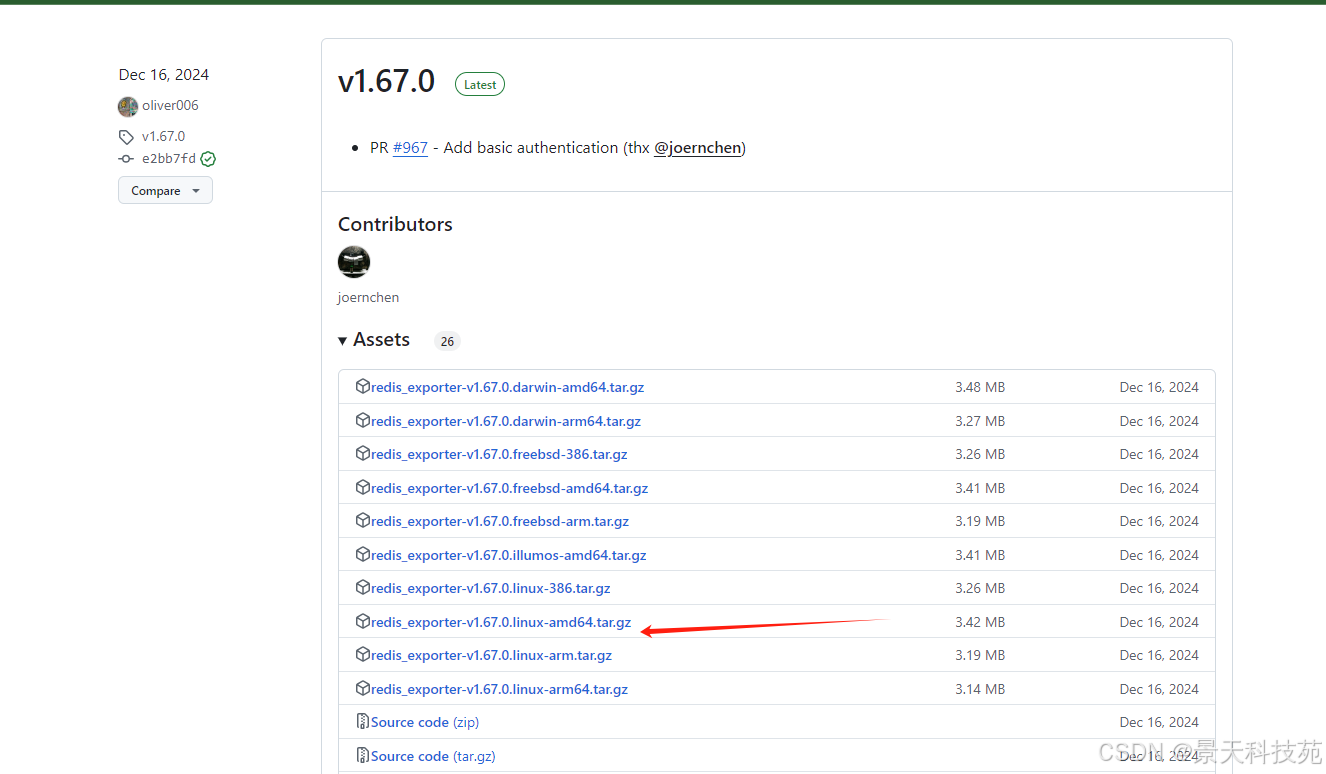

1）访问redis_exporter的github地址

https://github.com/oliver006/redis_exporter
下载redis_exporter

直接下载最新版

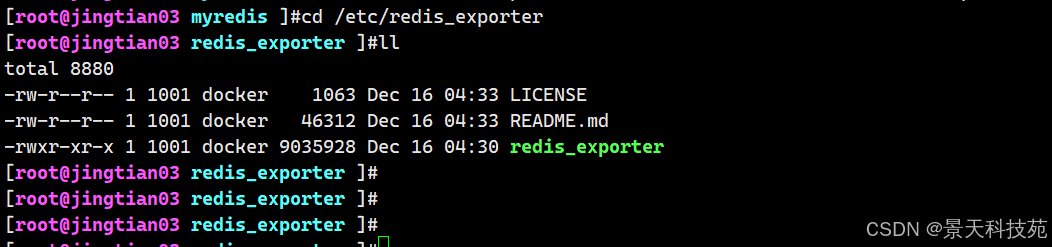

2）解压redis_exporter

tar xf redis_exporter-v1.67.0.linux-amd64.tar.gz -C /etc/
ln -s /etc/redis_exporter-v1.67.0.linux-amd64/ /etc/redis_exporter

3）配置redis_exporter启动文件

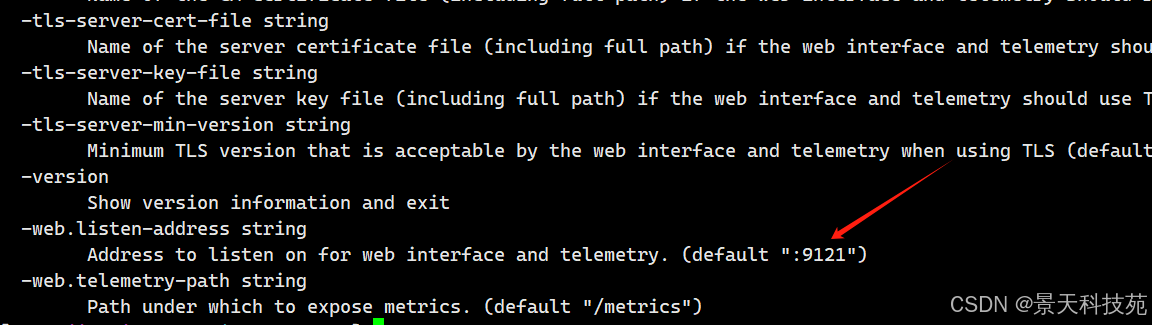

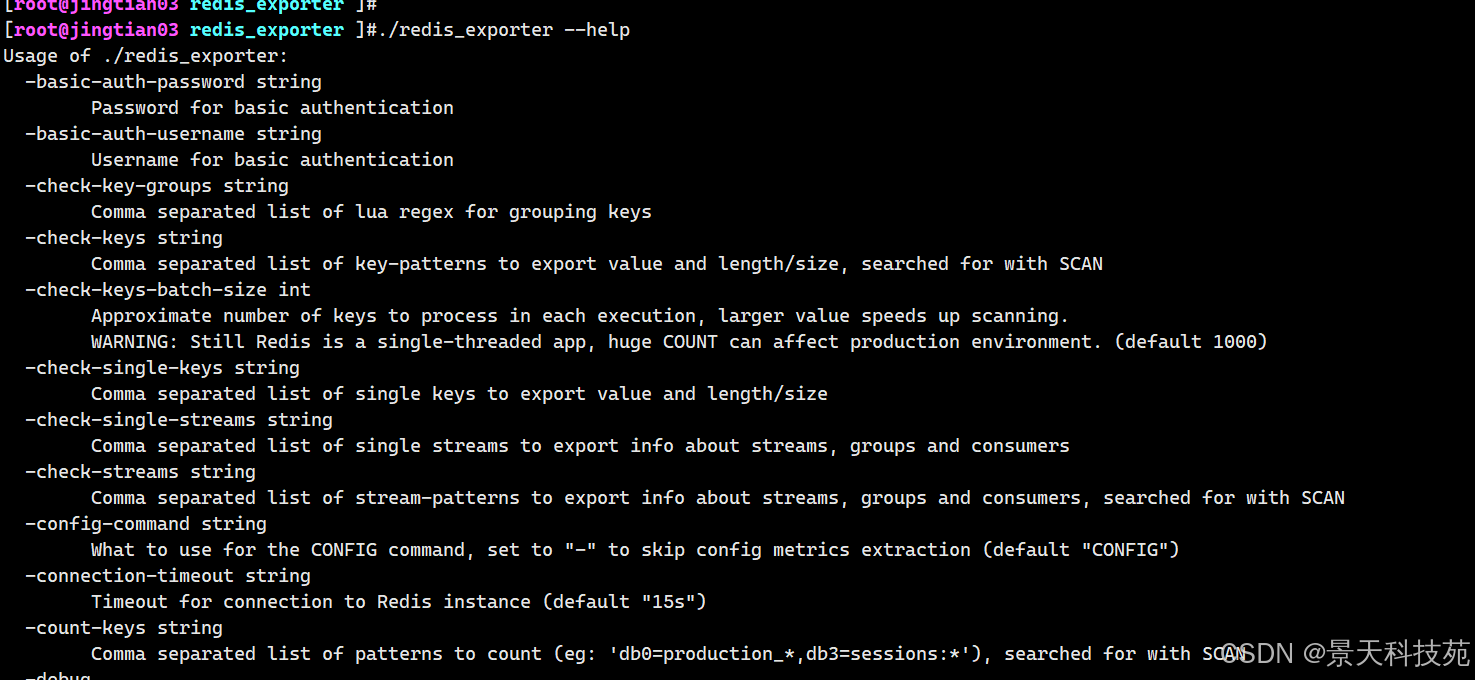

先看下redis_exporter启动参数

默认监听地址是9121

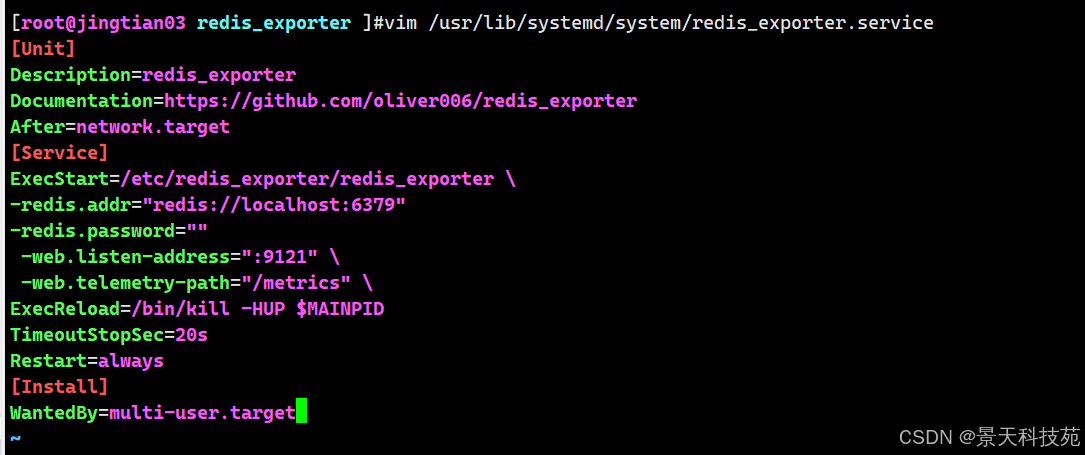

systemd启动配置文件

cat /usr/lib/systemd/system/redis_exporter.service
[Unit]
Description=redis_exporter
Documentation=https://github.com/oliver006/redis_exporter
After=network.target
[Service]
ExecStart=/etc/redis_exporter/redis_exporter \
-redis.addr="redis://localhost:6379"
-redis.password=""-web.listen-address=":9121" \-web.telemetry-path="/metrics" \
ExecReload=/bin/kill -HUP $MAINPID
TimeoutStopSec=20s
Restart=always
[Install]
WantedBy=multi-user.target

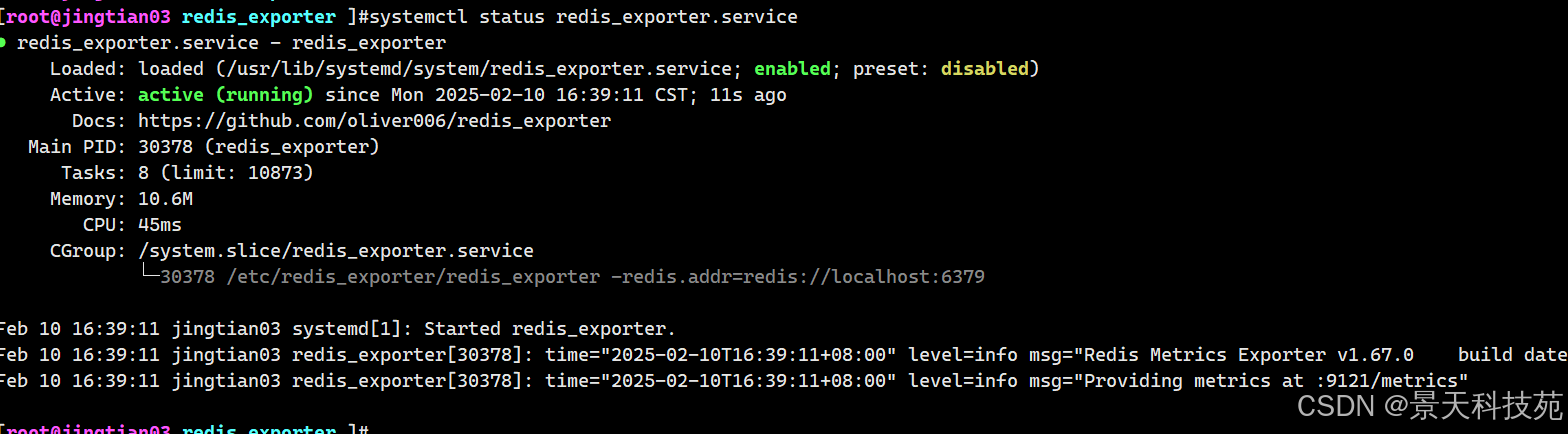

4）启动redis_exporter

systemctl enable redis_exporter.service --now

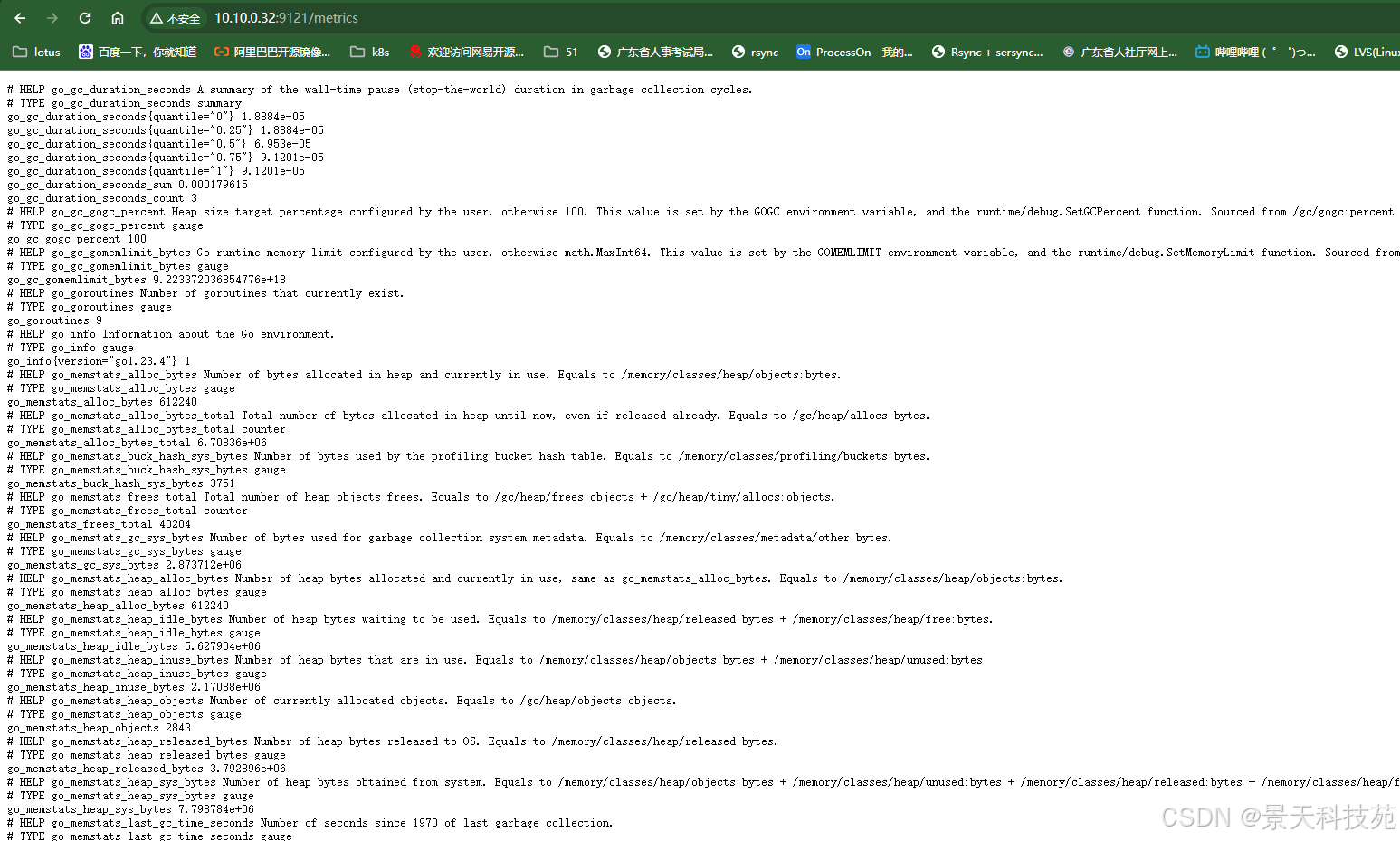

5）访问redis_exporter的metrics

http://10.10.0.32:9121/metrics

3、配置prometheus

1）修改prometheus配置

vim /etc/prometheus/prometheus.yml- job_name: "redis_exporter"static_configs:- targets: ["jingtian03:9121"]

2）加载prometheus配置文件

curl -X POST http://localhost:9090/-/reload

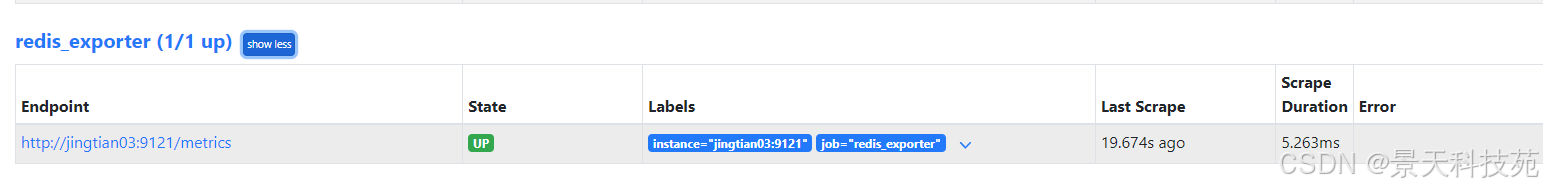

3）检查Prometheus的Status->Targets页面

验证 redis_exporter 是否已经成功纳入监控中

查看下指标

4）模拟产生Redis相关数据

执行如下脚本
1、Redis向db0库，插入了50个key，然后尝试随机获取100个key。由于总共的key只有50个，因此会有一半查询命中一半miss。
2、Redis向db1库，插入了100个key，但有60个key设定了过期时间；

[root@jingtian03 myredis ]#cat redis_data.sh
#!/bin/bash
# 定义Redis主机和端口
REDIS_HOST=localhost
REDIS_PORT=6379
# Redis数据库定义
DB0=0
DB1=1
# 定义key的总数
TOTAL_KEYS=100
# 计算应设置过期时间的键的数量
EXPIRING_KEYS_COUNT=$(( TOTAL_KEYS * 60 / 100 ))
# 向Redis db0插入一半的key
for i in {1..50}
dokey="test-$i"value="test-$i"redis-cli -h $REDIS_HOST -p $REDIS_PORT -n $DB0 SET $key $value
done
# 随机获取100个key，一部分将获取成功，一部分将miss
for i in {1..100}
dorandom_key_index=$(( ( RANDOM % TOTAL_KEYS ) + 1 ))key="test-$random_key_index"result=$(redis-cli -h $REDIS_HOST -p $REDIS_PORT -n $DB0 GET $key)if [ "$result" == "" ]thenecho "MISS: $key"elseecho "HIT: $key"fi
done
# 向Redis db1插入100个key，其中60%设置过期时间为10分钟
for i in {1..100}
dokey="expire-test-$i"value="value-$i"# 对前60%的键设置过期时间if [ $i -le $EXPIRING_KEYS_COUNT ]thenredis-cli -h $REDIS_HOST -p $REDIS_PORT -n $DB1 SET $key $value EX 600elseredis-cli -h $REDIS_HOST -p $REDIS_PORT -n $DB1 SET $key $valuefi
done

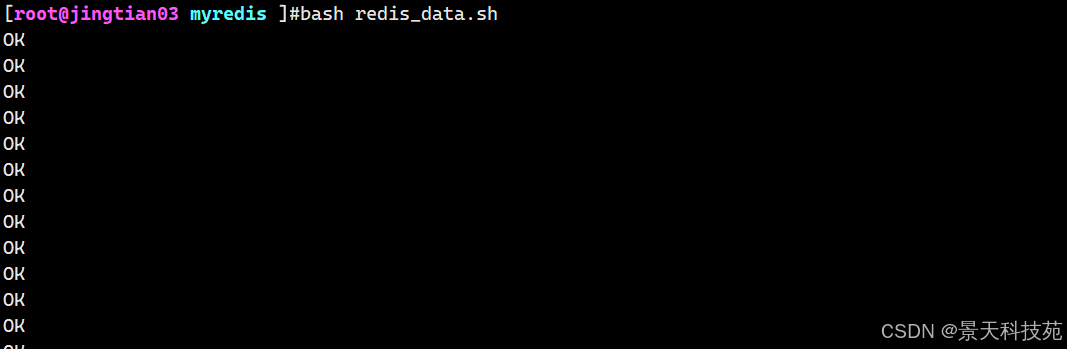

执行脚本

4、Redis常用指标与示例

针对Redis服务，我们可以利用Google的四个黄金信号来监控其健康状况。
这些信号包括：
延迟：监控平均命令响应时间，以评估处理请求的效率。
流量：跟踪每秒处理的命令数量、以及网络的输入/输出速度，以便理解服务负载。
错误：统计命令失败次数和连接被拒绝的情况，以识别潜在的服务问题。
饱和度：监测内存使用率和客户端连接数，以判断服务的负载情况和容量限制。

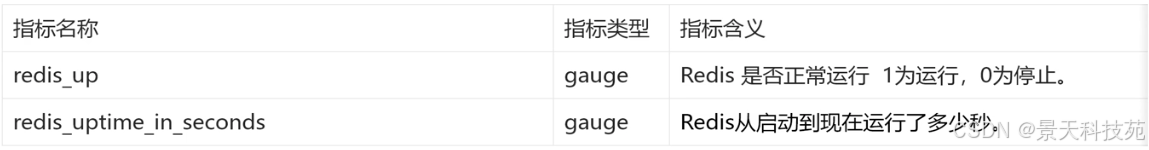

1）redis健康状态相关指标

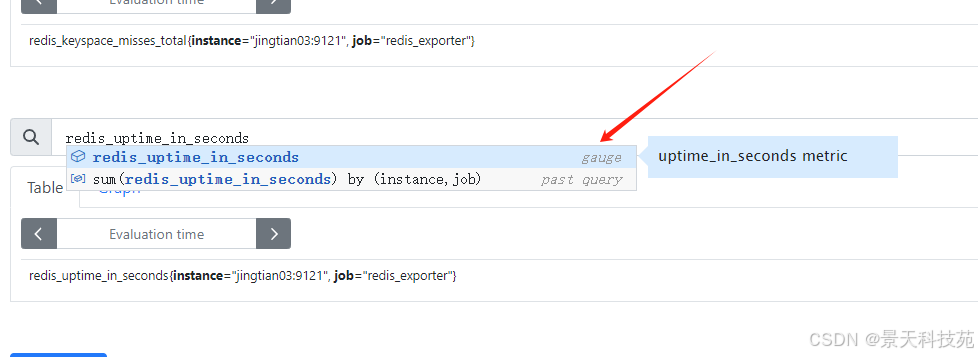

启动多少秒是累加的，不断增大的，counter类型的，exporter将其标为gauge是错误的

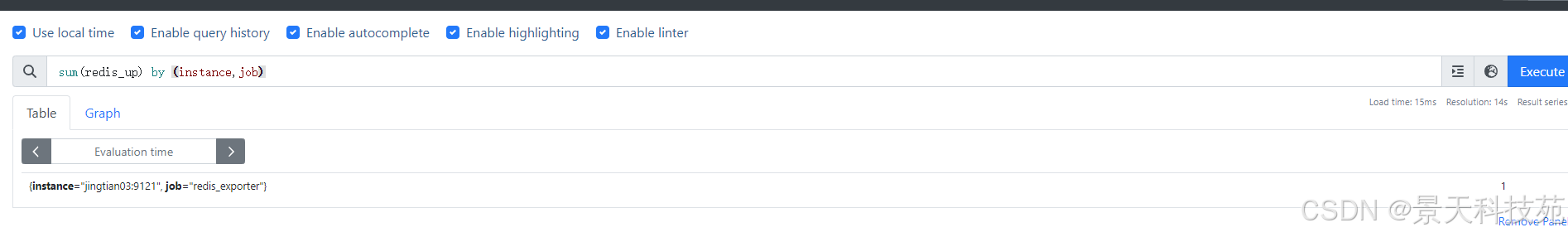

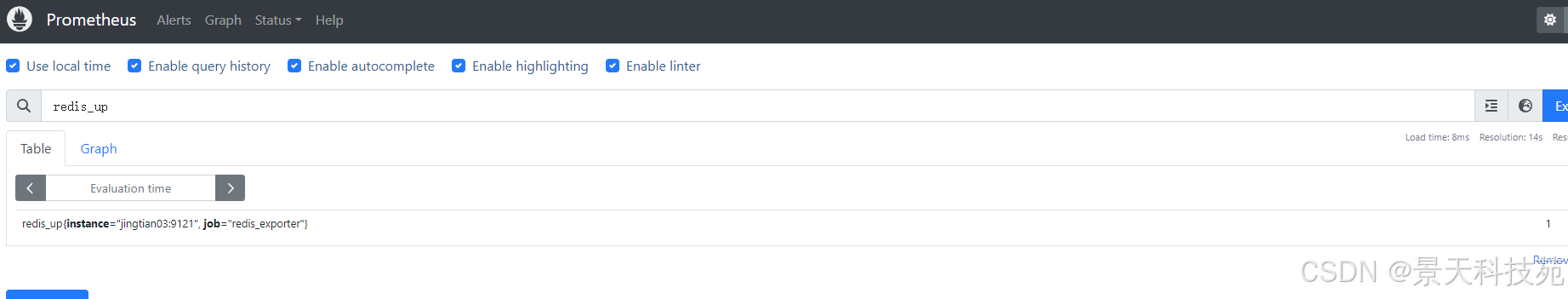

案例1：检查Redis是否存活

sum(redis_up) by (instance,job)

案例2：检查Redis是否出现过重启，只需要判断启动时间是否小于1分钟即可。

sum(redis_uptime_in_seconds) by (instance,job) < 60# redis运行了多长时间
sum(redis_uptime_in_seconds) by (instance,job) / 3600 # 小时
sum(redis_uptime_in_seconds) by (instance,job) / 86400 # 天

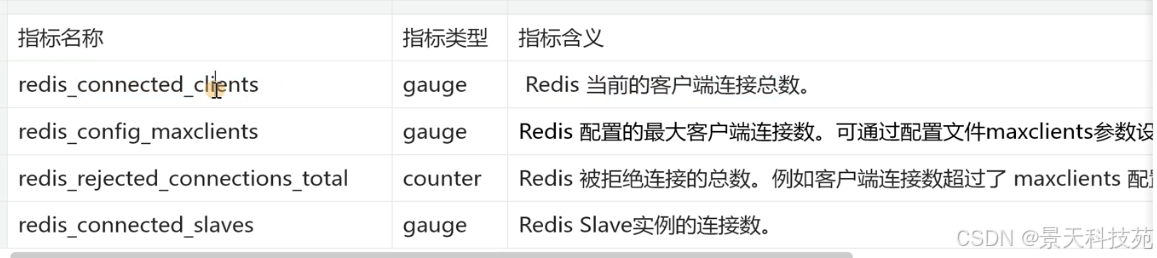

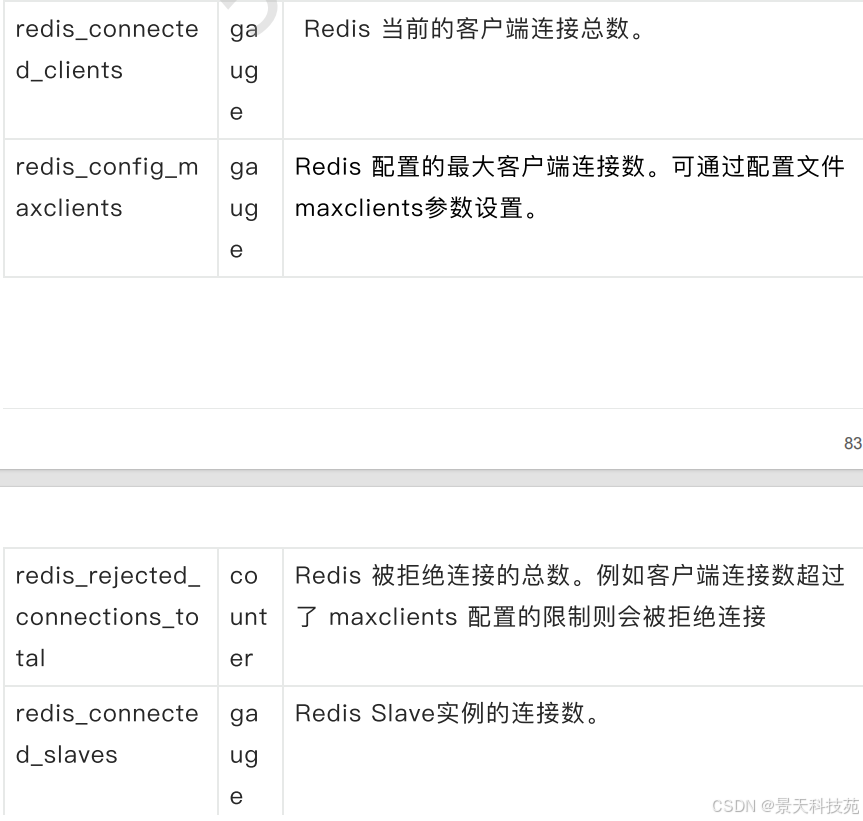

2）redis连接数相关指标

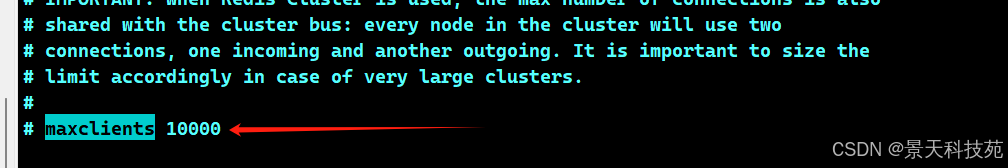

默认允许的最大连接数为10000

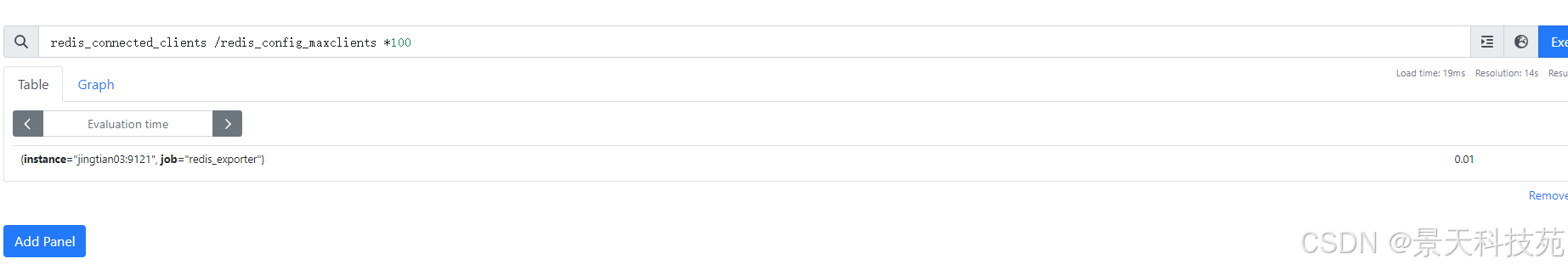

案例1：查询当前 Redis 连接数与最大配置连接数的比率。
计算公式：（ 当前客户端连接数 / 最大支持的客户端连接数 * 100 ）

redis_connected_clients /redis_config_maxclients *100

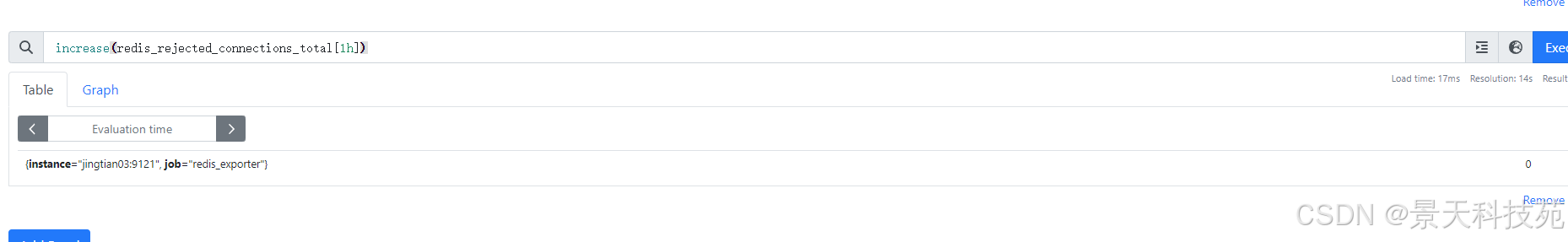

案例2：查询过去1小时内是否有连接被拒绝，直接使用increase获取一个小时的增量数据

increase(redis_rejected_connections_total[1h])

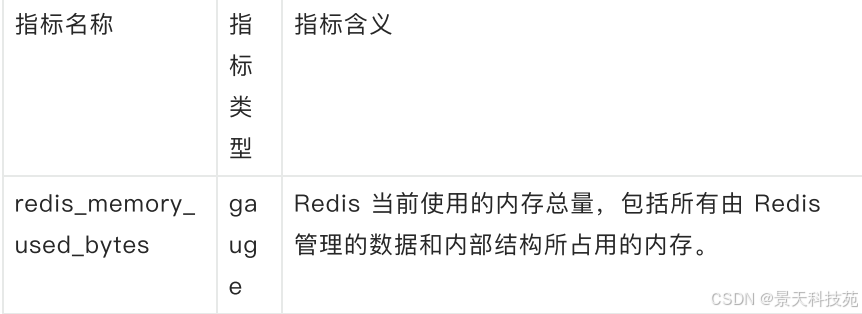

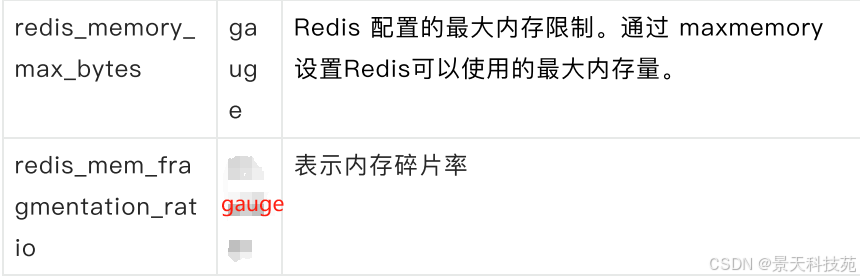

3）redis内存相关指标

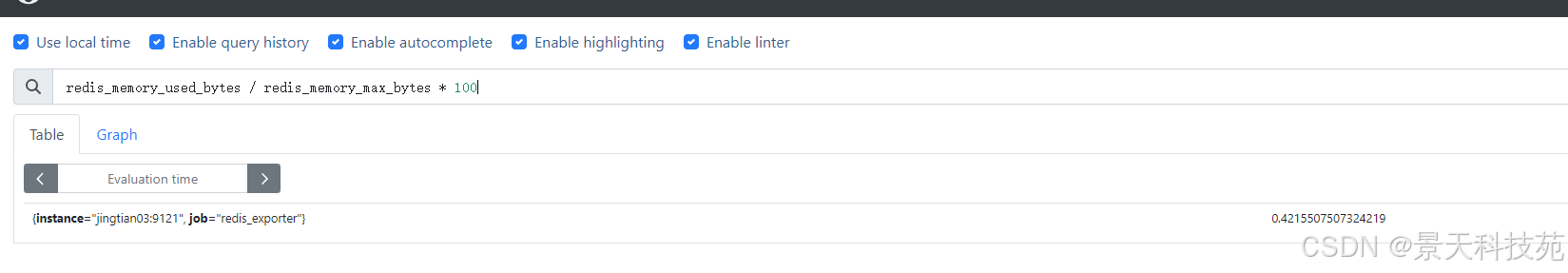

案例：redis当前使用的内存达到最大内存的比率。计算公式：（ 当前内存 /最大内存 * 100 ）

redis_memory_used_bytes / redis_memory_max_bytes * 100

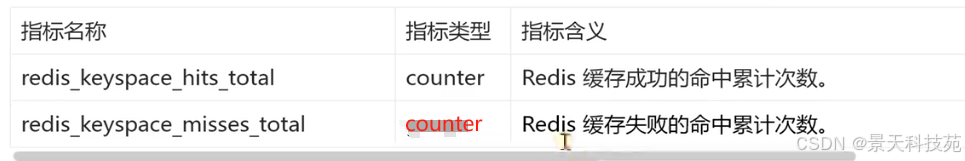

4）redis命中率相关指标

案例1：查询最近5分钟，命令率和未命中率QPS

irate(redis_keyspace_hits_total[5m])
irate(redis_keyspace_misses_total[5m])

案例2：查询Redis最近5分钟，缓存成功命中率低于90% ，计算公式：（rate(5分钟成功的命中率) / ( 5分钟成功的命中率 + 5分钟失败的命中率) *100 ）

irate(redis_keyspace_hits_total[5m]) / ( irate(redis_keyspace_hits_total[5m]) + irate(redis_keyspace_misses_total[5m]) ) * 100 < 90

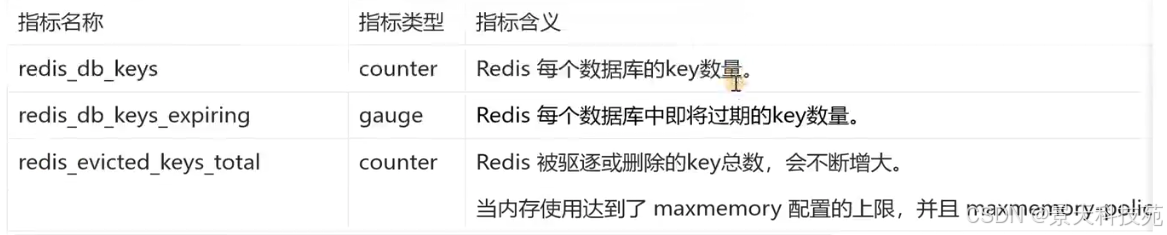

5）redis key相关指标

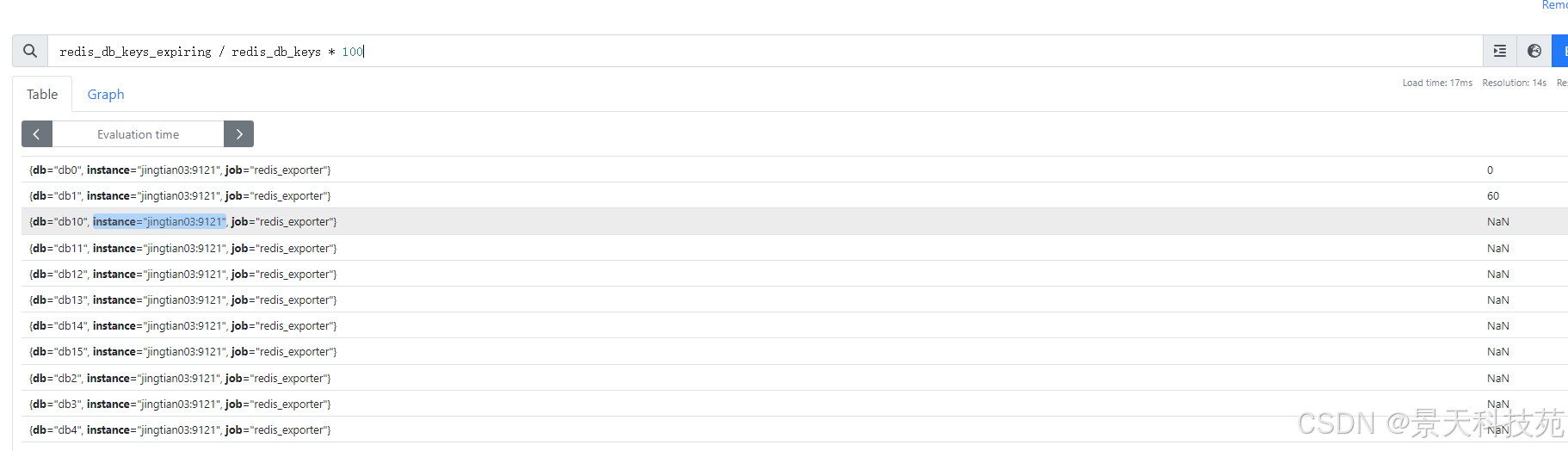

案例1：计算Redis中，每个库即将过期的key，占每个库总key的比率。计算公式：（ 每个库过期的key / 每个库总的key * 100 ）

redis_db_keys_expiring / redis_db_keys * 100

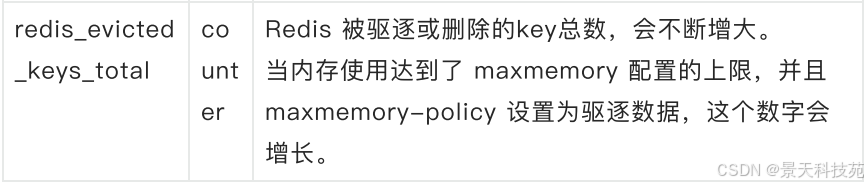

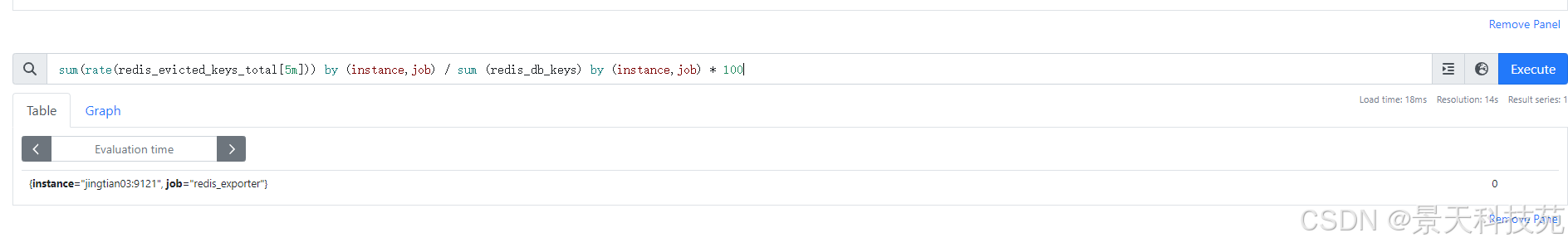

案例2：计算Redis最近5分钟，即将被驱逐的Key，占总key的比率。计算公式：（ rate(最近5分钟被驱逐的Key) / 总的key * 100 ）

sum(rate(redis_evicted_keys_total[5m])) by (instance,job) / sum (redis_db_keys) by (instance,job) * 100

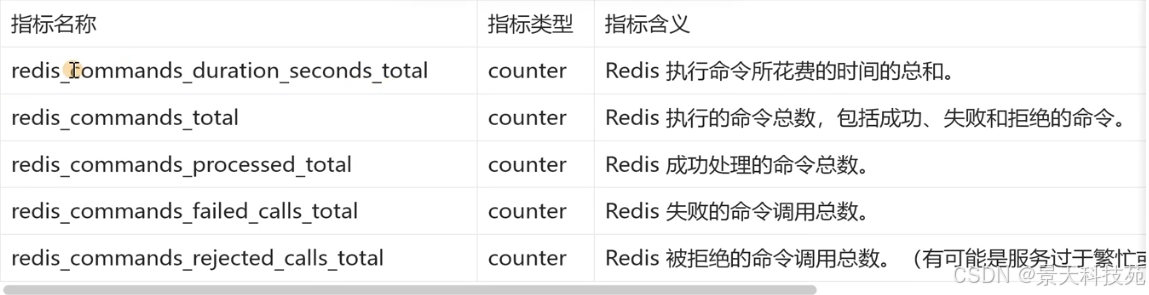

6）redis执行命令操作相关指标

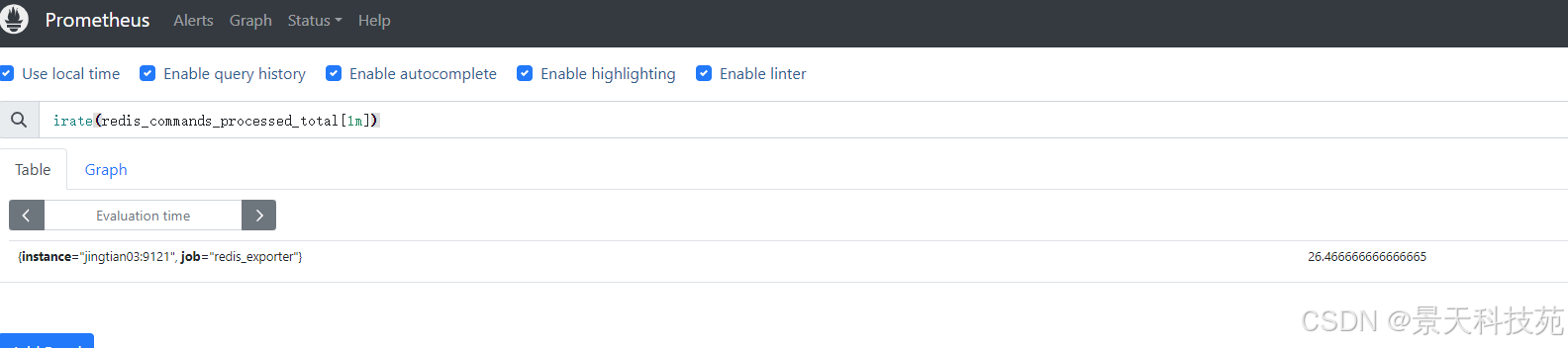

案例1：计算Redis每分钟，成功处理命令的QPS

irate(redis_commands_processed_total[1m])

# 模拟Redis的QPS小脚本
while true;do
redis-cli keys "*"
redis-cli set a b
redis-cli get a
sleep 0.1
done

案例2：计算Redis最近5分钟，命令执行失败占执行命令总数的比率。
计算公式：（ irate(最近5分钟失败的命令数量) / irate(最近5分钟执行命令的总数量) * 100 ）

# 计算不同命令的失败率。
irate(redis_commands_failed_calls_total[5m]) / irate(redis_commands_total[5m]) * 100
# 计算总的失败比率
sum (irate(redis_commands_failed_calls_total[5m])) by (instance,job)
/
sum (irate(redis_commands_total[5m])) by (instance,job) * 100

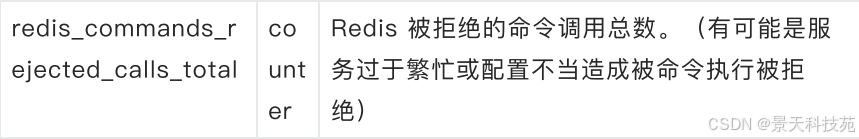

案例3：计算Redis最近5分钟，被拒绝执行的命令占执行命令总数的比率。
计算公式：（ irate(最近5分钟拒绝的命令数量) / irate(最近5分钟执行命令的总数量) * 100 ）

# 计算不同命令的拒绝率。
irate(redis_commands_rejected_calls_total[5m]) / irate(redis_commands_total[5m]) * 100
# 计算总的拒绝率
sum (irate(redis_commands_rejected_calls_total[5m])) by (instance,job)
/
sum (irate(redis_commands_total[5m])) by (instance,job) * 100

案例4：计算Redis在过去5分钟内每个成功执行的命令，平均响应时间。
计算公式：（ irate(5分钟所花费总的时间) / rate(5分钟执行成功命令的次数)）

sum(rate(redis_commands_duration_seconds_total[5m])) by (instance,job)
/
sum (rate(redis_commands_processed_total[5m])) by (instance,job)

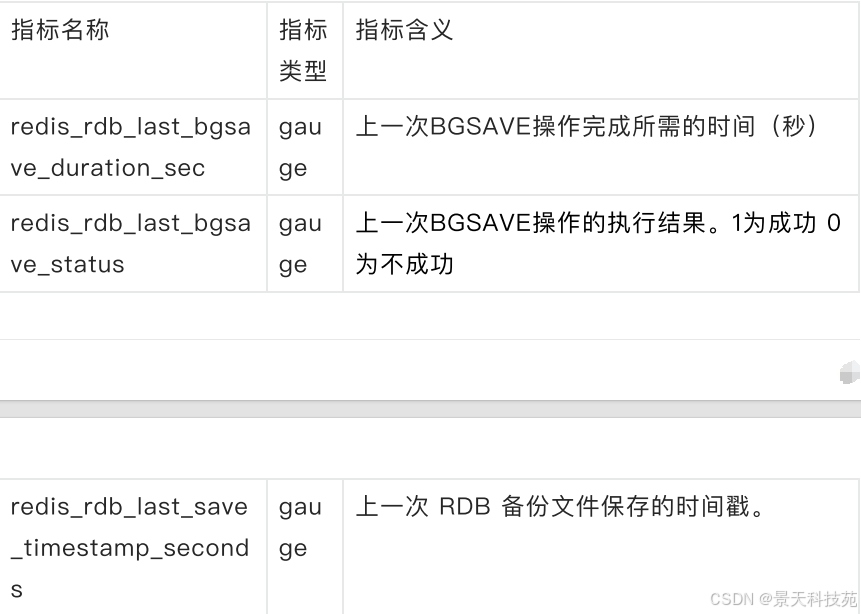

7）redis备份相关指标

RDB方式备份

案例1：上一次RDB备份失败。

redis_rdb_last_bgsave_status == 0

案例2：上一次RDB备份成功，但是备份时长超过了3s

redis_rdb_last_bgsave_duration_sec > 3 and redis_rdb_last_bgsave_status ==1

案例3：超过10小时没有生成新的RDB备份文件。
计算公式：（ (当前时间戳- 上一次RBD备份文件时间戳 ) > 36000 ）,10小时等于36000秒（ 60 *60 * 10 ）

(time() - redis_rdb_last_save_timestamp_seconds) > 36000

AOF备份

redis_aof_enabled:1                    AOF日志是否启用
redis_aof_rewrite_in_progress:0                表示当前是否在进行写入AOF日志操作
redis_aof_rewrite_scheduled:0            是否有AOF操作等待执行。
redis_aof_last_rewrite_time_sec:-1        表示上次写入AOF日志的时间戳
redis_aof_current_rewrite_time_sec:-1            当前正在执行的AOF重写操作已经消耗的时间。
redis_aof_last_bgrewrite_status:ok        表示上次执行AOF日志重写的状态
redis_aof_last_write_status:ok            表示上次写入AOF日志的状态
redis_aof_last_cow_size:0                AOF执行中父进程与子进程相比执行了多少修改
redis_aof_current_size:0                        AOF日志的当前大小
redis_aof_base_size:0                    最近一次重写后AOF日志的大小。
redis_aof_pending_rewrite:0                    是否有AOF操作在等待执行。
redis_aof_buffer_length:0                AOF缓冲区的大小。
redis_aof_rewrite_buffer_length:0                AOF重写缓冲区的大小。
redis_aof_pending_bio_fsync:0            在等待执行的fsync操作的数量。
redis_aof_delayed_fsync:0                fsync操作延迟执行的次数。

5、redis告警规则文件

1）编写redis告警规则文件

cat /etc/prometheus/rules/redis_rules.yml

groups:
- name: redis告警规则rules:- alert: Redis实例宕机expr: sum(redis_up) by (instance, job) == 0for: 1mlabels:severity: criticalannotations:summary: "Redis实例宕机, {{ $labels.instance }} "description: "Redis实例 {{ $labels.instance }} 在过去1分钟内无法连接。"- alert: Redis实例重启expr: sum(redis_uptime_in_seconds) by (instance, job) < 60for: 0mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} 重启"description: "Redis实例 {{ $labels.instance }} 出现重启。当前运行时间:{{ $value }} 秒。"- alert: Redis连接数过高expr: redis_connected_clients / redis_config_maxclients * 100 > 80for: 5mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} 连接数超过80%"description: "Redis实例 {{ $labels.instance }} 当前连接数占最大连接数的比率超过80%。当前比率: {{ $value }}%。"- alert: Redis连接被拒绝expr: increase(redis_rejected_connections_total[1h]) > 0for: 5mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} 有连接被拒绝"description: "Redis实例 {{ $labels.instance }} 在过去1小时内有连接被拒绝。当前被拒绝的连接数: {{ $value }}。"- alert: Redis内存使用率过高expr: redis_memory_used_bytes / redis_memory_max_bytes * 100 > 80for: 5mlabels:severity: criticalannotations:summary: "Redis实例 {{ $labels.instance }} 内存使用率超过80%"description: "Redis实例 {{ $labels.instance }} 当前内存使用率超过配置的最大内存值的80%。当前内存使用率: {{ $value }}%。"- alert: Redis缓存命中率低expr: |irate(redis_keyspace_hits_total[5m]) /(irate(redis_keyspace_hits_total[5m]) + irate(redis_keyspace_misses_total[5m])) * 100 < 90for: 10mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} 缓存命中率低于90%"description: "Redis实例 {{ $labels.instance }} 最近5分钟内的缓存命中率低于90%。当前命中率: {{ $value }}%。"- alert: Redis即将过期的Key数量过多expr: |sum(redis_db_keys_expiring) by (instance, job, db) /sum(redis_db_keys) by (instance, job, db) * 100 > 50for: 5mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} 中的数据库 {{ $labels.db}} 有过多即将过期的Key"description: "Redis实例 {{ $labels.instance }} 中的数据库 {{ $labels.db }} 有超过50%的Key即将过期。当前比率: {{ $value }}%。"- alert: RedisRDB备份失败expr: redis_rdb_last_bgsave_status == 0for: 1mlabels:severity: criticalannotations:summary: "Redis实例 {{ $labels.instance }} RDB备份失败"description: "Redis实例 {{ $labels.instance }} 最近的RDB备份尝试失败。"- alert: RedisRDB备份时间过长expr: redis_rdb_last_bgsave_duration_sec > 3 and redis_rdb_last_bgsave_status == 1for: 1mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} RDB备份成功但耗时超过3秒"description: "Redis实例 {{ $labels.instance }} RDB备份成功，但备份耗时超过了3秒。持续时间: {{ $value }}秒。"- alert: RedisRDB备份过期expr: (time() - redis_rdb_last_save_timestamp_seconds) > 36000for: 5mlabels:severity: criticalannotations:summary: "Redis实例 {{ $labels.instance }} 超过10小时未进行RDB备份"description: "Redis实例 {{ $labels.instance }} 已超过10小时没有生成新的RDB备份文件。"- alert: Redis命令拒绝率过高expr: |sum(irate(redis_commands_rejected_calls_total[5m])) by (instance, job) /sum(irate(redis_commands_total[5m])) by (instance, job) * 100 > 25for: 5mlabels:severity: warningannotations:summary: "Redis实例 {{ $labels.instance }} 命令拒绝率超过25%"description: "Redis实例 {{ $labels.instance }} 的命令拒绝率超过了25%。当前拒绝率: {{ $value }}%。"- alert: Redis命令平均响应时间过长expr: |sum(rate(redis_commands_duration_seconds_total[5m])) by (instance,job) /sum(rate(redis_commands_processed_total[5m])) by (instance, job) >0.250for: 5mlabels:severity: criticalannotations:summary: "Redis实例 {{ $labels.instance }} 命令平均响应时间超过250ms"description: "Redis实例 {{ $labels.instance }} 的执行命令平均响应时间超过了250毫秒。当前平均响应时间: {{ $value }}秒。"

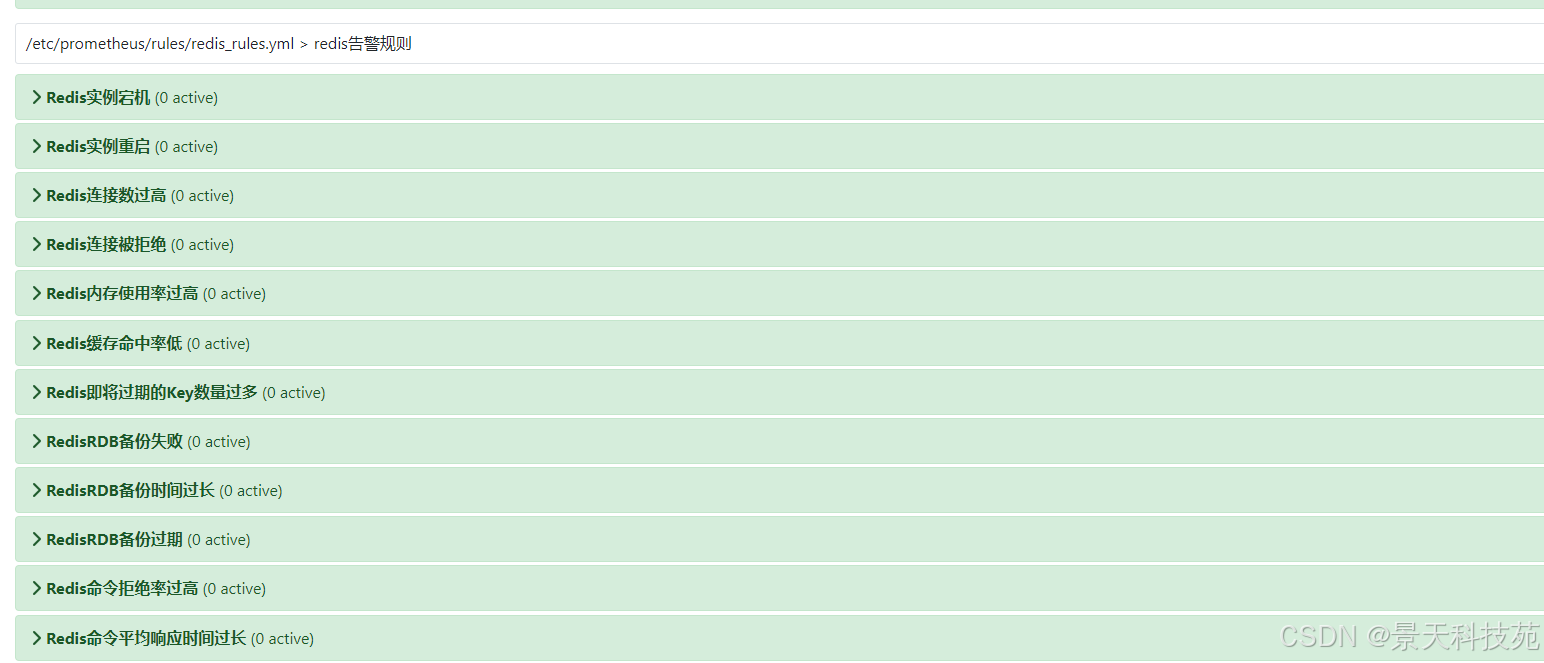

2）查看告警规则

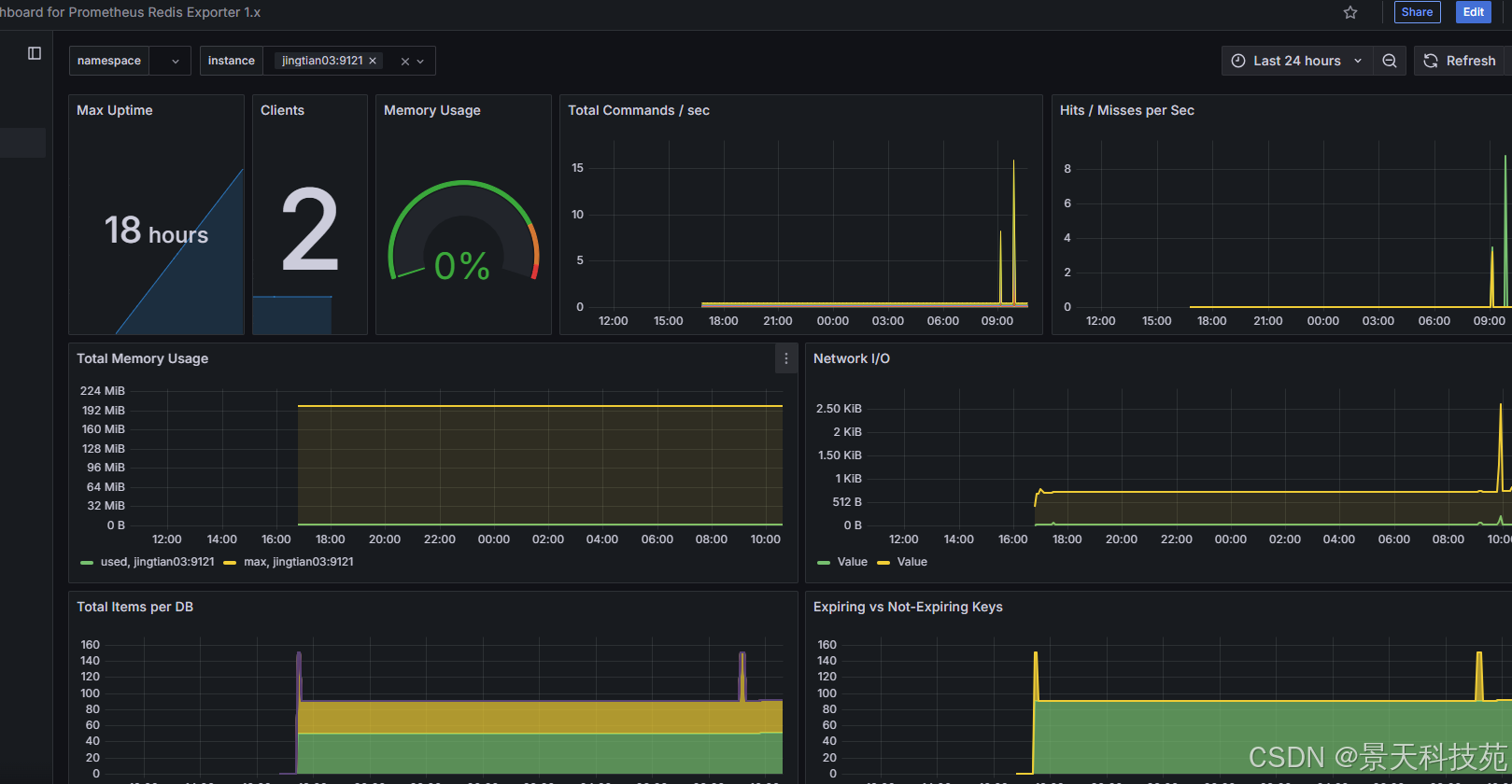

6、导入redis图形

1）导入一个redis的grafana的模板，ID为763

2）运行一个redis的模拟数据脚本

cat redis_basic_data.sh
#!/bin/bash
# 模拟的 Redis 客户端数量
CLIENTS=199
# Redis 服务器配置
REDIS_HOST="localhost"
REDIS_PORT=6379
REDIS_PASSWORD="" # Redis 密码
# 生成随机字符串的函数，用于键和值
# $1 是生成的字符串长度
generate_random_string() {cat /dev/urandom | tr -dc 'a-zA-Z0-9' | fold -w ${1:-32} | head -n 1
}# 模拟 Redis 客户端的行为
simulate_redis_client() {# 存储随机生成的键，用于后续的 GET 操作declare -a keys# 打开 redis-cli 的交互式会话(# 如果设置了密码，先认证if [[ -n "$REDIS_PASSWORD" ]]; thenecho "AUTH $REDIS_PASSWORD"fi# 持续发送命令while true; do# 生成随机键和值key=$(generate_random_string 10)value=$(generate_random_string 20)# 随机的过期时间，介于10到60秒之间ttl=$((RANDOM % 50 + 10))# SET 操作echo "SET $key $value EX $ttl"# 将键存储在数组中，用于模拟 GETkeys+=("$key")# 随机决定是否执行 GETif [ $((RANDOM % 2)) -eq 0 ]; then# 模拟命中和未命中if [ $((RANDOM % 10)) -lt 8 ]; then # 80% 概率尝试获取一个存在的键，模拟命中get_key="${keys[$((RANDOM % ${#keys[@]}))]}"else # 20% 概率尝试获取一个不存在的键，模拟未命中get_key=$(generate_random_string 10)fi# GET 操作echo "GET $get_key"fi# 操作间隔，减少服务器压力sleep 1done) | redis-cli -h $REDIS_HOST -p $REDIS_PORT --pipe
}
# 启动多个客户端
for ((i=0; i<CLIENTS; i++)); dosimulate_redis_client &echo "Started Redis client simulation $i"
done
# 等待所有后台进程
wait

客户端数量增加
