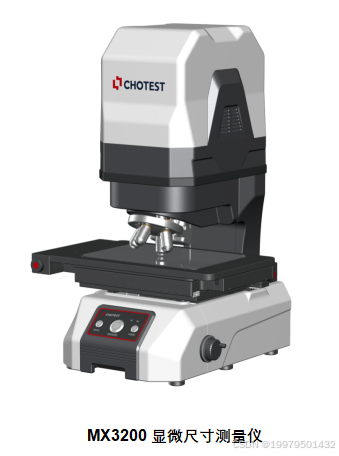

MX3200显微尺寸测量仪

news 来源：原创 2025/5/20 8:21:59



产品简介

MX3200显微尺寸测量仪将显微成像与传统影像测量相结合，实现了微小特征的大范围测量。配置电动塔台，可自动切换到不同的倍率，探测各种精密微观二维尺寸特征。尺寸测量功能丰富，可进行各种二维尺寸点、线、圆等的测量和形位公差的评价。

MX3200显微尺寸测量仪可用于精密机械、光通讯器件、精密模具、磁性材料、精密冲压、手机精密配件、医疗器械、钟表、刀具、计量检测等领域。





  • 产品优势

大倍率，超清晰，高精密

  1. 塔台可以搭载20X、50X的物镜，实现更细小尺寸的测量。
  2. 超精密显微光学系统，微小的尺寸特征成像清晰。
  3. 高精度定位，亚像素自动提取，每次都能获得统一稳定的测量结果。
  4. 先进的算法，通过PTB德国联邦物理技术研究院认证。

操作灵活、简单

  1. 电动塔台可以自动切换不同的倍率。
  2. 精密操作手柄可快速完成载物台平移和Z向定位。
  3. 一键自动对焦，任何人都能正确对焦。
  4. 软件操作界面简洁直观，任何人都能轻松设定和测量。

自动、批量、快速测量

  1. 程序匹配工件坐标系，自动执行测量流程。
  2. CNC固定坐标系模式下，可快速精确地进行批量测量。
  3. 自动保存测量结果，测量完成后可自动输出测量报告，形式多样。
  • 测量软件

测量功能

  1. 量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。
  2. 可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
  3. 构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
  4. 形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。
  5. 坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
  6. 快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
  7. 支持公差批量设置、比例等级划分、颜色自定义管理。

AI自动寻边技术

  1. AI模型训练界面简洁，算法强大，训练能力强，训练数据直观。
  2. AI测量软件可以边测量边存图，连续优化迭代AI模型，效率高。
  3. 可解决边界模糊、多重边界、毛刺过多、边缘干扰多等传统测量痛点。
  4. 相对于传统手动测量，效率高，重复性好。

记录管理功能

  1. 将所有测量记录进行集中式管理。
  2. CNC测量支持扫码枪输入。
  3. 按工件型号、工件名称、检测日期、工件识别码等进行查询。

数据输出功能

  1. 可输出Excel、Word、 TXT 报表。
  2. 支持 AutoCAD 文件的导入和导出。
  3. 支持实时输出至 excel 模版，可定制模版。
  4. 输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图）。
  5. 支持Q-DAS传输，支持定制远程数据对接。
  • 应用领域

MX3200显微尺寸测量仪可用于精密机械零件、晶圆刻蚀微结构、器件精密装配、精密电子、光纤、医疗器械、钟表、刀具等领域。

  • 配置清单

序号

名称

数量

明细

备注

1

MX3200主机

1台

含载物台玻璃1块

标配

2

电脑主机

1套

含电源线、键盘、鼠标各1个

3

液晶显示器

1台

24英寸，含大屏测量软件模块

4

10X物镜

1个

5

电源适配器

1个

DC24V/6.67A

6

操作手柄

1个

7

加密狗

1个

8

测量软件

1套

VisionX

9

产品说明书

1本

10

合格证

1份

11

保修卡

1份

12

20X物镜

1个

选配

13

50X物镜A

1个

数值孔径0.8

14

50X物镜B

1个

数值孔径0.95

15

AI自动寻边模块

1套

16

图形工作站

1套

AI训练用，I7/32G DDR5/SSD 256G

17

五孔电动转盘

1个

18

载物台玻璃

1块

200*200mm

19

微纳米标准板

1块

20

标签打印机

1套

黑白

21

HP打印机

1台

HP Laser 1008a

22

数据对接模块

1套

MES/TCP传输

23

Q-DAS传输模块

1套

24

WIN7工控机

1套

I7/32G DDR4/SSD 256G/1THDD/DVD光驱只读
