CKA认证 | Day6 K8s网络

第六章 Kubernetes网络

1、Service 控制器

在 Kubernetes (K8S) 中，Service 控制器 是一个关键组件，负责管理 Kubernetes 服务的生命周期和实现其功能。Service 控制器确保服务能够正确地将流量路由到后端 Pod，并处理服务的负载均衡和 DNS 解析。

1.1 Service存在的意义

Service 引入主要是解决Pod的动态变化，提供统一访问入口：

• 定义一组Pod的访问策略（负载均衡）
• Pod的生存周期是短暂的动态的，在重建或增加的情况下，Service为了防止Pod失联，动态感知Pod的变化获取最新的IP，找到提供同一个服务的Pod（服务发现）

Service 控制器的主要职责包括：

- 负载均衡: 将流量分发到后端 Pod

- DNS 解析: 提供 DNS 名称解析，使得服务可以通过名称被其他服务或应用访问

- IP 管理: 确保 Service 拥有一个稳定的 IP 地址

- 健康检查: 监控后端 Pod 的健康状态，确保流量只被发送到健康的 Pod

1.2 Pod与Service的关系

Service 通过标签选择器（Label Selector）来选择一组 Pod。标签选择器定义了一组键值对，Service 会根据这些键值对来匹配具有相应标签的 Pod。

1. Service 通过 标签 关联一组Pod（selector）
2. Service 为一组Pod提供负载均衡能力

1.3 Service定义与创建

前提：之前创建Service是基于Deployment控制器，如：kubectl expose deployment web --port=80 --target-port=80 --type=NodePort

1. Kubectl expose 基于已有的Deployment创建service
2. kubectl create service 可以直接创建service，不需要基于Deployment

---

1）创建service：

• 命令：kubectl create service --tcp=port:port

kubectl create service clusterip web --tcp=80:80

2）生成YAML：

kubectl create service clusterip web --tcp=80:80 --dry-run=client -o yaml > clusterip-web.yaml

3）定义 service：

apiVersion: v1
kind: Service
metadata:name: web
spec:type: ClusterIP   # 服务类型ports:- name: 80-80port: 80         # Service端口，统一的内部访问端口protocol: TCP    # 协议targetPort: 80   # 容器端口（应用程序监听端口）selector: app: web         # 指定关联Pod的标签

4）查看 service：

kubectl get service
NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)   AGEweb          ClusterIP   10.110.27.138    <none>        80/TCP    6s

测试：Cluster IP类型 Service 内部集群访问

# 由于是直接创建的Service，没有相关的Pod进行关联
[root@k8s-master-1-71 ~]# kubectl get ep
NAME         ENDPOINTS           AGEweb          <none>              10s    //相关endpoints为空# 需创建标签相同的Pod与Service进行关联
[root@k8s-master-1-71 ~]# kubectl run web --image=nginx
[root@k8s-master-1-71 ~]# kubectl label pods web app=web --overwrite   //定义标签（--overwrite覆盖）
[root@k8s-master-1-71 ~]# kubectl get pods --show-labels
NAME         READY   STATUS    RESTARTS   AGE    LABELSweb          1/1     Running   0          13m    app=web,run=web
[root@k8s-master-1-71 ~]# kubectl get ep
NAME         ENDPOINTS           AGEweb          10.244.114.31:80    5m59s    //相关endpoints已关联Pod# 将web作为后端，再创建一个bs作为前端进行测试
[root@k8s-master-1-71 ~]# kubectl run bs --image=busybox -- sleep 24h
[root@k8s-master-1-71 ~]# kubectl exec -it bs -- sh
/ # wget 10.110.27.138:80     //访问并下载web svc的默认首页
/ # cat index.html<title>Welcome to nginx!</title>

注意：由于镜像是周期性方式存在的，没有相关执行进程将会一直不断拉取镜像重启，而在创建busybox类似镜像时，需要通过加 sleep进行Hold住。

---

多端口Service定义：

对于某些服务，需要公开多个端口， Service也需要配置多个端口定义，通过端口名称区分。例如https服务：

apiVersion: v1
kind: Service
metadata:name: web
spec:type: ClusterIPports:- name: httpport: 80 protocol: TCPtargetPort: 80      //需转发80端口- name: httpsport: 443 protocol: TCP targetPort: 443      //需转发443端口selector: app: web

示例：

# 创建多镜像Pod，注意标签
[root@k8s-master-1-71 ~]# kubectl apply -f pod-mutil.yaml
apiVersion: v1
kind: Pod
metadata:labels:run: pod-mutilname: pod-mutil
spec:containers:- image: nginxname: web- image: tomcat:6name: api
[root@k8s-master-1-71 ~]# kubectl get pods -o wide
NAME         READY   STATUS    RESTARTS   AGE     IP              NODE             NOMINATED NODE   READINESS GATES
pod-mutil    2/2     Running   0          14m     10.244.114.33   k8s-node2-1-73   <none>           <none># 创建多端口Service，注意标签
[root@k8s-master-1-71 ~]# kubectl apply -f clusterip-mutil.yaml
apiVersion: v1
kind: Service
metadata:name: clusterip-mutil
spec:ports:- name: 80-80port: 80protocol: TCPtargetPort: 80- name: 88-8080port: 88protocol: TCPtargetPort: 8080selector:run: pod-mutil      //指定Pod的Labels标签type: ClusterIP[root@k8s-master-1-71 ~]# kubectl get svc
NAME              TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
clusterip-mutil   ClusterIP   10.111.231.50   <none>        80/TCP,88/TCP   4m34s
[root@k8s-master-1-71 ~]# kubectl get ep
NAME              ENDPOINTS                             AGE
clusterip-mutil   10.244.114.33:8080,10.244.114.33:80   23m# 通过bs作为前端进行测试
[root@k8s-master-1-71 ~]# kubectl exec -it bs -- sh
/ # wget 10.111.231.50:80 -O web-index.html
/ # cat web-index.html
<title>Welcome to nginx!</title>
/ # wget 10.111.231.50:88 -O tomcat-index.html
/ # cat tomcat-index.html<a href="http://tomcat.apache.org/">

1.4 Service 三种类型

类型	描述	备注
Clusterlp	集群内部使用 (Pod)	仅集群内部访问，适用于内部服务发现和通信
NodePort	对外暴露应用 (浏览器)	通过节点端口从集群外部访问，适用于简单的外部访问需求
LoadBalancer	对外暴露应用，适用公有云	通过云提供商的负载均衡器从集群外部访问，适用于生产环境和高可用性需求

注意：选择哪种 Service 类型取决于您的具体需求和部署环境。


1.4.1 ClusterIP

ClusterIP 是 Kubernetes 中默认的 Service 类型。它为 Service 分配一个仅在集群内部可访问的虚拟 IP 地址。这意味着只有集群内部的 Pod 和组件可以通过这个 IP 地址访问 Service。

特点：

• 仅集群内部访问：Service 只能在集群内部访问，不会暴露在集群外部。
• 负载均衡：Kubernetes 会自动在后端 Pod 之间进行负载均衡。
• 简单的内部通信：适用于集群内部的服务发现和通信。

使用场景：

• 当您只需要在集群内部访问服务时。
• 用于内部微服务之间的通信。

默认创建，会分配一个稳定的IP地址，即VIP（VirtualIP），只能在k8s集群内部进行访问，用于内部维护使用。示例配置：

apiVersion: v1
kind: Service
metadata:name: my-clusterip-service
spec:selector:app: my-appports:- protocol: TCPport: 80targetPort: 8080type: ClusterIP

1.4.2 NodePort

NodePort 通过在每个节点上打开一个特定的端口（称为 NodePort），将外部流量转发到 Service。NodePort 允许外部流量通过节点的 IP 地址和 NodePort 访问 Service。

特点：

• 外部访问：通过节点的 IP 地址和 NodePort 可以从集群外部访问 Service。
• 固定端口：NodePort 的范围通常是 30000-32767，但可以通过配置修改。
• 简单配置：适用于需要简单外部访问的场景。

• 访问地址：<任意NodeIP>:<NodePort>
• 默认端口范围：30000 - 32767

使用场景：

• 当您需要从集群外部访问服务，但没有负载均衡器时。
• 适用于简单的开发和测试环境。

在每个节点上启用一个端口来暴露服务，可以在集群 外部访问。也会分配一个稳定内部集群IP地址。示例配置：

apiVersion: v1
kind: Service
metadata:name: my-nodeport-service
spec:selector:app: my-appports:- protocol: TCPport: 80targetPort: 8080nodePort: 30007type: NodePort

结论：NodePort可字面理解为节点Port，用于外部访问集群内部使用。

---

负载均衡器：

NodePort 会在每台Node上监听端口接收用户流量，在实际情 况下，对用户暴露的只会有一个IP和端口，那这么多台Node该使 用哪台让用户访问呢？ 这时就需要前面加一个公网负载均衡器为项目提供统一访问入口了。

---

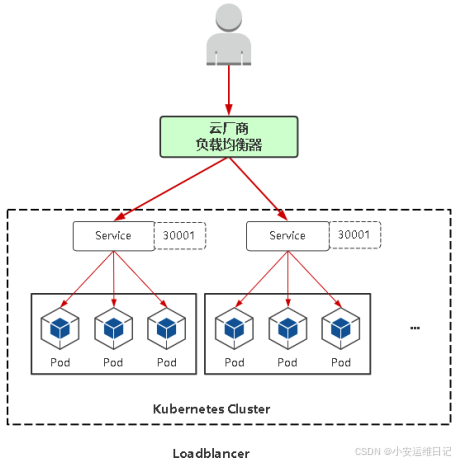

1.4.3 LoadBalancer

LoadBalancer 类型的 Service 会自动在支持的云提供商（如 AWS、GCP、Azure 等）上创建一个外部负载均衡器。负载均衡器会将外部流量转发到 Service 的 Pod。

特点：

• 外部访问：通过负载均衡器的外部 IP 地址可以访问 Service。
• 自动配置：在支持的云提供商上自动创建和配置负载均衡器。
• 高可用性：通常提供高可用性和负载均衡功能。

使用场景：

• 当您需要从集群外部访问服务，并且希望利用云提供商的负载均衡功能时。
• 适用于生产环境，需要高可用性和负载均衡的场景。

与NodePort类似，在每个节点上启用一个端口来暴 露服务。除此之外，Kubernetes会请求底层云平台（例如阿里云、腾 讯云、AWS等）上的负载均衡器，将每个Node （[NodeIP]:[NodePort]）作为后端添加进去。示例配置：

apiVersion: v1
kind: Service
metadata:name: my-loadbalancer-service
spec:selector:app: my-appports:- protocol: TCPport: 80targetPort: 8080type: LoadBalancer

1.5 Service 代理模式

Kubernetes 使用多种代理模式来实现 Service 的负载均衡和流量路由。以下是 Kubernetes 中常见的几种 Service 代理模式：

Service的底层实现主要有iptables和ipvs二种网络模式，决定了如何转发流量；而负责维护转发流量工作的组件则是Kube-proxy。

1.5.1 iptables

iptables 模式 是 Kubernetes 最早使用的 Service 代理模式。它通过修改节点上的 iptables 规则来实现负载均衡和流量路由。

工作原理：

1. 当创建一个 Service 时，Kubernetes 会为该 Service 分配一个 ClusterIP。
2. Kubernetes 会在每个节点上配置 iptables 规则，将流量从 Service 的 ClusterIP 和端口转发到后端 Pod 的 IP 和端口。
3. 当客户端向 Service 的 ClusterIP 发送请求时，iptables 规则会根据负载均衡算法（如轮询）将请求转发到一个后端 Pod。

特点：

• 性能较好：iptables 规则在内核空间中处理，性能较高。
• 配置复杂：需要维护大量的 iptables 规则，配置相对复杂。
• 不支持某些高级功能：不支持基于 HTTP 的路由和负载均衡。

使用场景：

• 适用于需要高性能的场景。
• 适用于不需要基于 HTTP 的路由和负载均衡的场景。

---

# Pod和svc准备

[root@k8s-node1-1-72 ~]# kubectl create deployment web --image=nginx --replicas=3
[root@k8s-node1-1-72 ~]# kubectl expose deployment web --port=80 --target-port=80 --type=NodePort
[root@k8s-node1-1-72 ~]# kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGEweb          NodePort    10.101.124.44   <none>        80:31895/TCP   82s

 # 第一步 流程处理入口

[root@k8s-node1-1-72 ~]# iptables-save | grep web
...
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/web" -m tcp --dport 31895 -j KUBE-EXT-LOLE4ISW44XBNF3G# 解释：处理来自TCP协议，且访问目标端口为 31895，都转发到 KUBE-EXT-LOLE4ISW44XBNF3G 链
-A KUBE-SERVICES -d 10.101.124.44/32 -p tcp -m comment --comment "default/web cluster IP" -m tcp --dport 80 -j KUBE-SVC-LOLE4ISW44XBNF3G# 解释：与上面意思相同，处理来自NodePort:Port的数据，都转发到 KUBE-SVC-LOLE4ISW44XBNF3G 链

 # 第二步 负载均衡

...
-A KUBE-SVC-LOLE4ISW44XBNF3G -m comment --comment "default/web -> 10.244.114.34:80" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-GCCHNO42UKXGR227
-A KUBE-SVC-LOLE4ISW44XBNF3G -m comment --comment "default/web -> 10.244.114.35:80" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-7ZMRYMMRUHATZVYE
-A KUBE-SVC-LOLE4ISW44XBNF3G -m comment --comment "default/web -> 10.244.117.26:80" -j KUBE-SEP-4ICTCH44VJXESGBS
# 解释：--mode random为概率计算，按照权重概率进行负载均衡转发

# 第三步 具体的转发

[root@k8s-node1-1-72 ~]# iptables-save | grep KUBE-SEP-GCCHNO42UKXGR227
-A KUBE-SEP-GCCHNO42UKXGR227 -p tcp -m comment --comment "default/web" -m tcp -j DNAT --to-destination 10.244.114.34:80
[root@k8s-node1-1-72 ~]# iptables-save | grep KUBE-SEP-7ZMRYMMRUHATZVYE
-A KUBE-SEP-7ZMRYMMRUHATZVYE -p tcp -m comment --comment "default/web" -m tcp -j DNAT --to-destination 10.244.114.35:80
[root@k8s-node1-1-72 ~]# iptables-save | grep KUBE-SEP-4ICTCH44VJXESGBS
-A KUBE-SEP-4ICTCH44VJXESGBS -p tcp -m comment --comment "default/web" -m tcp -j DNAT --to-destination 10.244.117.26:80# 解释：每条从负载均衡转发的规则，最终都能对应转发到Service后端的Pod容器中处理
[root@k8s-node1-1-72 ~]# kubectl get pod -o wide
NAME                   READY   STATUS    RESTARTS   AGE    IP              NODE             NOMINATED NODE   READINESS GATESweb-5cc97bc7d5-8v8gc   1/1     Running   0          16m    10.244.114.34   k8s-node2-1-73   <none>           <none>
web-5cc97bc7d5-pflrp   1/1     Running   0          16m    10.244.117.26   k8s-node1-1-72   <none>           <none>
web-5cc97bc7d5-t5ftc   1/1     Running   0          16m    10.244.114.35   k8s-node2-1-73   <none>           <none>

1.5.2 ipvs

IPVS（IP Virtual Server）模式 是 Kubernetes 中另一种 Service 代理模式。它使用 Linux 内核的 IPVS 模块来实现负载均衡和流量路由。

工作原理：

1. 当创建一个 Service 时，Kubernetes 会为该 Service 分配一个 ClusterIP。
2. Kubernetes 会在每个节点上配置 IPVS 规则，将流量从 Service 的 ClusterIP 和端口转发到后端 Pod 的 IP 和端口。
3. IPVS 提供多种负载均衡算法（如轮询、最少连接、源哈希等），可以根据需要选择合适的算法。

特点：

• 性能更优：IPVS 在内核空间中处理流量，性能优于 iptables。
• 支持多种算法：提供多种负载均衡算法，可以根据需求选择。
• 配置相对简单：相对于 iptables，IPVS 的配置相对简单。

使用场景：

• 适用于需要高性能和多种负载均衡算法的场景。
• 适用于大型集群和高流量场景。

IPVS 支持多种负载均衡算法，以下是一些常见的算法：

• 轮询（Round Robin, RR）：按顺序将请求分发到后端 Pod。
• 最少连接（Least Connections, LC）：将请求分发到当前连接数最少的 Pod。
• 源哈希（Source Hashing, SH）：根据客户端 IP 地址的哈希值将请求分发到后端 Pod，保证同一客户端的请求总是被发送到同一个 Pod。
• 本地最少连接（Local Least Connections, LCC）：将请求分发到本地节点上连接数最少的 Pod。
• 源掩码哈希（Source Hashing with Mask, SMC）：根据客户端 IP 地址的掩码哈希值将请求分发到后端 Pod。

两种不同的底层网络代理模式，都是由Kube-proxy进行维护，所以如果需要修改代理模式，则需修改Kube-proxy的配置文件，而Kube-proxy的配置文件由 configmap 进行存储。

1. kube-proxy配置文件以configmap方式存储
2. 如果让所有节点生效，需要重建所有节点 kube-proxy pod

---

查看configmap命令：kubectl get configmap -n kube-system

[root@k8s-master-1-71 ~]# kubectl get configmap -n kube-system | grep kube-proxy
NAME                                 DATA   AGEkube-proxy                           2      16d
[root@k8s-master-1-71 ~]# kubectl get pods -n kube-system -o wide | grep kube-proxy
kube-proxy-2np4n                           1/1     Running   2 (31h ago)   16d   192.168.1.72   k8s-node1-1-72    <none>           <none>
kube-proxy-ch5qf                           1/1     Running   2 (31h ago)   16d   192.168.1.73   k8s-node2-1-73    <none>           <none>
kube-proxy-sw9qt                           1/1     Running   2 (31h ago)   16d   192.168.1.71   k8s-master-1-71   <none>           <none>
# 注意：kube-proxy是用dameon-set控制器进行创建，3个Pod即有3个kube-proxy进行维护

— edit方式修改ipvs模式:

• 命令：kubectl edit configmap kube-proxy -n kube-system

# kubectl edit configmap kube-proxy -n kube-system
...
mode: "ipvs"    //不填写默认为iptables
...

测试：需要通过删除Pod进行重建才能生效，尝试删除Node2节点的Pod

[root@k8s-node1-1-71 ~]# kubectl delete pod kube-proxy-2np4n -n kube-system
[root@k8s-node1-1-72 ~]# ipvsadm -L -n
TCP  192.168.1.72:31895 rr-> 10.244.114.34:80             Masq    1      0          0-> 10.244.114.35:80             Masq    1      0          0-> 10.244.117.26:80             Masq    1      0          0

— 二进制方式修改ipvs模式：

# vi kube-proxy-config.yml
mode: ipvs
ipvs:scheduler: "rr“
# systemctl restart kube-proxy

注：配置文件路径根据实际安装目录为准

---

总结：

• 流程包流程：客户端 -> NodePort/ClusterIP（iptables/Ipvs负载均衡规则） -> 分布在各节点Pod
• 查看负载均衡规则：
  • iptables模式 iptables-save | grep
  • ipvs模式 ipvsadm -L -n
• Iptables VS IPVS
  • Iptables： 灵活，功能强大 ；规则遍历匹配和更新，呈线性时延
  • IPVS： 工作在内核态，有更好的性能； 调度算法丰富：rr，wrr，lc，wlc，ip hash..

1.6 Service DNS服务

CoreDNS：是 Kubernetes 集群中默认使用的 DNS 服务，负责提供域名解析服务。它是一个灵活、可扩展且高性能的 DNS 服务器，专为 Kubernetes 环境设计，主要作用包括：

• 域名解析：为集群内部的 Pod 提供 DNS 解析服务，使得 Pod 可以通过服务名称（Service Name）访问其他服务。
• 服务发现：通过 DNS 解析，实现服务之间的自动发现和通信。
• 配置管理：提供灵活的配置选项，可以根据需要进行自定义。

工作原理：

1. CoreDNS 监听 DNS 请求，通常是 UDP 和 TCP 端口 53。
2. 根据配置的插件顺序处理请求。常见的插件包括 forward、kubernetes、cache 等。
3. 根据处理结果生成 DNS 响应并返回给客户端。

CoreDNS 使用插件来处理不同的 DNS 请求。以下是一些核心插件：

• forward：将 DNS 请求转发到其他 DNS 服务器（如外部 DNS 服务器）。
• kubernetes：提供 Kubernetes 服务和 Pod 的 DNS 解析。
• cache：缓存 DNS 响应以提高性能。
• errors：处理和记录 DNS 错误。
• log：记录 DNS 请求和响应日志。
• health：提供健康检查端点。
• ready：提供就绪检查端点。

1.6.1 CoreDNS 的配置

CoreDNS 的配置文件通常位于 /etc/coredns/Corefile。以下是一个典型的 Corefile 示例：

.:53 {errorshealthreadykubernetes cluster.local in-addr.arpa ip6.arpa {pods insecureupstreamfallthrough in-addr.arpa ip6.arpa}prometheus :9153forward . /etc/resolv.confcache 30loopreloadloadbalance
}

配置说明：

.:53：监听所有接口的 53 端口。
errors：处理和记录 DNS 错误。
health：提供健康检查端点。
ready：提供就绪检查端点。
kubernetes：提供 Kubernetes 服务和 Pod 的 DNS 解析。
cluster.local：集群的默认域名。
in-addr.arpa 和 ip6.arpa：用于反向 DNS 解析。
pods insecure：允许不安全的 Pod 访问。
upstream：使用上游 DNS 服务器。
fallthrough：如果当前插件无法解析请求，则传递给下一个插件。
prometheus：提供 Prometheus 监控端点。
forward：将无法解析的请求转发到 /etc/resolv.conf 中配置的 DNS 服务器。
cache：缓存 DNS 响应 30 秒。
loop：防止 DNS 查询循环。
reload：允许动态重新加载配置。
loadbalance：在多个后端之间进行负载均衡。

1.6.2 CoreDNS 的部署和管理

CoreDNS 通常作为 Kubernetes 集群的一部分自动部署。以下是一些常见的管理任务：

• 查看 CoreDNS Pod：kubectl get pods -n kube-system -l k8s-app=kube-dns
• 查看 CoreDNS 配置：kubectl get configmap coredns -n kube-system -o yaml
• 更新 CoreDNS 配置：kubectl edit configmap coredns -n kube-system
• 查看 CoreDNS 日志：kubectl logs -n kube-system -l k8s-app=kube-dns

CoreDNS服务监视Kubernetes API，为每一个Service创建DNS记录用于域名解析。

ClusterIP A记录格式：<service-name>.<namespace-name>.svc.cluster.local

例如my-svc.my-namespace.svc.cluster.local，在解析过程中填写完整DNS A记录格式可加快解析速度

测试：

[root@k8s-master-1-71 ~]# kubectl run dns-client --image=busybox -- sleep 24h
[root@k8s-master-1-71 ~]# kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        16d
web          NodePort    10.101.124.44   <none>        80:31895/TCP   52m
[root@k8s-master-1-71 ~]# kubectl exec -it dns-client -- sh
/ # nslookup kubernetes      //解析ClusterIP Service服务
Server:         10.96.0.10
Address:        10.96.0.10:53Name:   kubernetes.default.svc.cluster.local
Address: 10.96.0.1/ # nslookup web     //解析默认的NodePort Service服务
Server:         10.96.0.10
Address:        10.96.0.10:53Name:   web.default.svc.cluster.local
Address: 10.101.124.44

注意：不同的命名空间需要指定命名空间才可以解析

[root@k8s-master-1-71 ~]# kubectl get svc -n kube-system
NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                  AGE
kube-dns         ClusterIP   10.96.0.10      <none>        53/UDP,53/TCP,9153/TCP   16d
metrics-server   ClusterIP   10.110.104.55   <none>        443/TCP                  27h
/ # nslookup kube-dns.kube-system.svc.cluster.local
/ # nslookup metrics-server.kube-system.svc.cluster.local

2、Ingress 对象（对外暴露应用）

2.1 Ingress 介绍

Ingress 是 Kubernetes 中用于管理外部对集群内服务的访问的一种 API 对象。它提供了一种方式来将集群内部的服务暴露给外部网络，通常通过 HTTP 和 HTTPS 协议。Ingress 可以简化服务的暴露和负载均衡配置。

Ingress为弥补NodePort不足而生，NodePort 存在的不足：

• 暴露的一个端口只能一个服务使用，端口需提前规划（增加维护成本）
• 只能支持4层负载均衡（工作机制限制：iptables、ipvs）

了解OSI七层：

• 四层：基于IP和端口转发、例如LVS、Nginx、Haproxy
• 七层：基于应用层协议（HTTP）转发，例如Nginx、Haproxy

主要作用：

• 外部访问：允许外部用户通过域名访问集群内的服务。
• 负载均衡：将外部请求分发到多个后端服务实例。
• 路由规则：根据 URL 路径或主机名将请求路由到不同的服务。
• SSL/TLS 终止：处理 SSL/TLS 加密，确保数据传输的安全性。
• 日志记录和监控：提供日志记录和监控功能，便于排查问题和优化性能。

工作原理：

Ingress 通过定义一组规则来管理外部对集群内服务的访问。以下是 Ingress 的基本工作流程：

1. 定义 Ingress 资源：用户定义 Ingress 资源，指定路由规则和后端服务。
2. Ingress Controller：Ingress Controller 监听 Kubernetes API，根据 Ingress 资源的定义动态配置反向代理服务器（如 NGINX、Traefik 等）。
3. 反向代理服务器：反向代理服务器根据 Ingress 规则将外部请求转发到相应的后端服务。

典型的 Ingress 资源示例：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: example-ingressnamespace: defaultannotations:nginx.ingress.kubernetes.io/rewrite-target: /
spec:rules:- host: example.comhttp:paths:- path: /app1pathType: Prefixbackend:service:name: app1-serviceport:number: 80- path: /app2pathType: Prefixbackend:service:name: app2-serviceport:number: 80tls:- hosts:- example.comsecretName: example-tls-secret

2.2 Ingress Controller

Ingress Controller 是一个反向代理服务器，负责实现 Ingress 资源定义的规则。常见的 Ingress Controller 包括：

• NGINX Ingress Controller：使用 NGINX 作为反向代理服务器。
• Traefik：使用 Traefik 作为反向代理服务器。
• HAProxy Ingress：使用 HAProxy 作为反向代理服务器。
• AWS ALB Ingress Controller：使用 AWS Application Load Balancer (ALB)。
• GCE Ingress Controller：使用 Google Cloud Load Balancer。
• Contour：使用 Envoy 作为反向代理服务器。

Ingress 与 Ingress Controller 的关系：

• Ingress：K8s中的一个抽象资源，给管理员 提供一个暴露应用的入口定义方法
• Ingress Controller：负责流量路由，根据 Ingress生成具体的路由规则，并对Pod负载 均衡（类似ipvs、iptables）



2.3 Ingress Controller 部署

Ingress Controller ：Ingress管理的负载均衡器，为集群提供全局的负载均衡能力。

使用流程：

1. 部署Ingress Controller
2. 创建Ingress规则

Ingress Controller有很多实现，我们这里采用官方维护的Nginx控制器。

• 其他控制器：Ingress Controllers | Kubernetes
• Git项目地址：GitHub - kubernetes/ingress-nginx: Ingress NGINX Controller for Kubernetes

进入Get started： Installation Guide - Ingress-Nginx Controller

找到 Bare metal clusters 云原生环境，下载官方YAML：

kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.6.4/deploy/static/provider/baremetal/deploy.yaml

修改YAML里镜像地址为国内的： lizhenliang/ingress-nginx-controller:v1.1.0

补充：Ingress Controller是以Deployment Pod方式在集群节点进行部署的，如需要外部进行访问，则需要利用NodePort Service进行暴露，所以在部署Ingress Controller时会默认创建Pod和Svc。（Svc默认监听80、443）

• 查看Ingress Controller的Pod命令：kubectl get pods -n ingress-nginx
• 查看Ingress Controller的Svc命令：kubectl get svc -n ingress-nginx

[root@k8s-master-1-71 ~]# kubectl apply -f ingress-controller-1.1.yaml
[root@k8s-master-1-71 ~]# kubectl get pods -n ingress-nginx    //会启动3个容器，其中admission为临时容器，状态为completed（类似初始化容器）
NAME                                       READY   STATUS      RESTARTS   AGE
ingress-nginx-admission-create-jp2xl       0/1     Completed   0          71s
ingress-nginx-admission-patch-ctjj5        0/1     Completed   0          71s
ingress-nginx-controller-c4db458f5-qp5ff   1/1     Running     0          71s[root@k8s-master-1-71 ~]# kubectl get svc -n ingress-nginx
NAME                                 TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             NodePort    10.108.162.206   <none>        80:30513/TCP,443:32099/TCP   3h8m
ingress-nginx-controller-admission   ClusterIP   10.103.217.175   <none>        443/TCP                      3h8m

2.4 Ingress 的规则配置

了解：客户端可通过基于域名、IP、端口的方式，访问负载均衡进行分流，比如：Nginx配置文件中的vhost虚拟主机，生成环境大部分是基于域名（创建Ingress的逻辑就是类似vhost）

【rule】中的host，对应【vhost】中的 server_name 域名；

【rule】中的path，对应【vhost】中的 location 访问首页路径；

【rule】中的service.name，对应【vhost】中的 proxy_pass 后端主机（upstream）；

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: ingress-nginx
spec:ingressClassName: nginx    //指定Ingress控制器（kubectl get ingressclass）rules:- host: web.aliangedu.cn   //host域名http:paths:- path: /              //访问首页路径pathType: Prefixbackend:service:name: web        //需要关联的svc（一组Pod）port:number: 80

备注：ingressClassName指定Ingress控制器是为了防止一个集群中有2套Ingress Controller

查看ingress Controller标识（用来标识控制器）：kubectl get ingressclass

[root@k8s-master-1-71 ~]# kubectl get ingressclass
NAME    CONTROLLER             PARAMETERS   AGE
nginx   k8s.io/ingress-nginx   <none>       26m



2.5 Ingress Controller 的两种访问方式

2.5.1 Service NodePort暴露Ingress Controller

访问流程：用户（通过域名:端口）— 所有宿主机 SVC NodePort — ingress controller pod（Nginx,基于域名）— 分布在各个节点的Pod

测试：

# Pod和Svc准备
kubectl create deployment nginx-web --image=nginx --replicas=3kubectl create deployment httpd-web --image=httpd --replicas=3kubectl expose deployment nginx-web --port=80 --target-port=80
kubectl expose deployment httpd-web --port=80 --target-port=80
# 注意：因为需要进行测试，未指定NodePort，可通过Cluster IP进行访问
[root@k8s-master-1-71 ~]# curl 10.96.113.140
<html><body><h1>It works!</h1></body></html>
[root@k8s-master-1-71 ~]# curl 10.99.20.23<title>Welcome to nginx!</title>

---

示例1：创建Nginx的Ingress YAML文件（性质与vhost类似）

[root@k8s-master-1-71 ~]# vi ingress-nginx.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: ingress-nginx
spec:ingressClassName: nginx     # 标识控制器（下载的控制器即Nginx）rules:- host: nginx.hostname.cn   # 域名http:paths:- path: /               # 默认首页pathType: Prefixbackend:service:name: nginx-web   # 后端SVCport:number: 80      # 端口

查看ingress命令：kubectl get ingress

[root@k8s-master-1-71 ~]# kubectl apply -f ingress-nginx.yaml[root@k8s-master-1-71 ~]# kubectl get ingress
NAME            CLASS   HOSTS               ADDRESS   PORTS   AGE
ingress-nginx   nginx   nginx.hostname.cn             80      9s

由于ingress中的host是定义域名，需要在C:\Windows\System32\drivers\etc\hosts进行解析

补充：因为ingress Controller暴露是NodePort Service方式，解析的节点地址任意

[root@k8s-master-1-71 ~]# kubectl get svc -n ingress-nginx   //先前创建Ingress controller的NodePort Service
NAME                                 TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             NodePort    10.108.162.206   <none>        80:30513/TCP,443:32099/TCP   3h42m
ingress-nginx-controller-admission   ClusterIP   10.103.217.175   <none>        443/TCP                      3h42m

测试外部访问ingress定义的Nginx域名：nginx.hostname.cn:30513

---

示例2：创建httpd的Ingress YAML文件

[root@k8s-master-1-71 ~]# kubectl apply -f ingress-httpd.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: ingress-httpd
spec:ingressClassName: nginx     # 标识控制器（下载的控制器即Nginx）rules:- host: httpd.hostname.cn   # 域名http:paths:- path: /               # 默认首页pathType: Prefixbackend:service:name: httpd-web   # 后端SVCport:number: 80      # 端口

# 查看ingress

[root@k8s-master-1-71 ~]# kubectl get ingress
NAME            CLASS   HOSTS               ADDRESS        PORTS   AGE
ingress-nginx   nginx   nginx.hostname.cn   192.168.1.73   80      33m
ingress-web     nginx   httpd.hostname.cn   192.168.1.73   80      12m

测试外部访问ingress定义的httpd域名：httpd.hostname.cn:30513

2.5.2 共享宿主机网络

访问流程：用户（通过域名）— 指定宿主机 ingress controller pod（Nginx,基于域名）— 分布在各个节点的Pod

注意：域名必须得解析到 ingress controller pod 所在的节点IP（即该节点要有该ingress controller pod，否则无法监听80、443端口）

# 在ingress-controller.yaml添加HostNetwork：True设置，支持共享宿主机网络

[root@k8s-master-1-71 ~]# vi ingress-controller-1.1.yaml

[root@k8s-master-1-71 ~]# kubectl apply -f ingress-controller-1.1.yaml
# 查看Ingress Controller Pod所在Node IP
[root@k8s-master-1-71 ~]# kubectl get pods -n ingress-nginx -o wide
NAME                                      READY   STATUS      RESTARTS   AGE     IP              NODE             NOMINATED NODE   READINESS GATES
ingress-nginx-admission-create-jp2xl      0/1     Completed   0          4h42m   10.244.114.43   k8s-node2-1-73   <none>           <none>
ingress-nginx-admission-patch-ctjj5       0/1     Completed   1          4h42m   10.244.117.29   k8s-node1-1-72   <none>           <none>
ingress-nginx-controller-85cdb79d-htwwh   1/1     Running     0          2m57s   192.168.1.73    k8s-node2-1-73   <none>           <none>
# 查看是否监听80端口
[root@k8s-node2-1-73 ~]# ss -nlptu | grep 80

修改地址解析：Ingress Controller Pod所在Node IP web.hostname.cn

测试：

---

补充：公网负载均衡器的作用

① 将内网K8S集群的Service、Ingress暴露到互联网

② 提高内网K8S集群的安全性

2.6 Ingress 规则配置HTTPS步骤：

步骤1：准备域名证书文件

• 通过 openssl/cfssl 工具自签或者权威机构颁发
• 准备 certs.sh 脚本，主要生成以下：
  • ca-config.json 根证书的配置文件
  • ca-csr.json 根证书的请求颁发文件
  • web.hostname.cn-csr.json 域名颁发客户端证书文件

[root@k8s-master-1-71 ~]# tar -zxvf cfssl.tar.gz -C /usr/bin/[root@k8s-master-1-71 ~]# vi certs.sh
cat > ca-config.json <<EOF   # 根证书的配置文件
{"signing": {"default": {"expiry": "87600h"},"profiles": {"kubernetes": {"expiry": "87600h","usages": ["signing","key encipherment","server auth","client auth"]}}}
}
EOFcat > ca-csr.json <<EOF    # 根证书的请求颁发文件
{"CN": "kubernetes","key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "Beijing","ST": "Beijing"}]
}
EOF# 通过以上相关根证书信息，为指定域名颁发客户端证书
cfssl gencert -initca ca-csr.json | cfssljson -bare ca -cat > web.hostname.cn-csr.json <<EOF
{"CN": "web.hostname.cn",     # 一定要与访问的实际域名保持一致"hosts": [],"key": {"algo": "rsa","size": 2048},"names": [{"C": "CN","L": "BeiJing","ST": "BeiJing"}]
}
EOFcfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes web.hostname.cn-csr.json | cfssljson -bare web.hostname.cn[root@k8s-master-1-71 ~]# mkdir ssl[root@k8s-master-1-71 ~]# mv certs.sh ssl/
[root@k8s-master-1-71 ~]# cd ssl/
[root@k8s-master-1-71 ssl]# bash certs.sh
[root@k8s-master-1-71 ssl]# ls
ca-config.json  ca-csr.json  ca.pem    web.hostname.cn.csr       web.hostname.cn-key.pem
ca.csr          ca-key.pem   certs.sh  web.hostname.cn-csr.json  web.hostname.cn.pem

步骤2：将证书文件保存到Secret（不能在YAML文件中直接引用）

• 创建Secret命令：kubectl create secret tls --cert=web.hostname.cn.pem --key=web.hostname.cn-key.pem
• 查看Secret命令：kubectl get secret

[root@k8s-master-1-71 ssl]# kubectl create secret tls web-hostname-cn \
--cert=web.hostname.cn.pem --key=web.hostname.cn-key.pem
[root@k8s-master-1-71 ssl]# kubectl get secret
NAME              TYPE                DATA   AGE
web-hostname-cn   kubernetes.io/tls   2      40s

步骤3：Ingress规则配置tls

[root@k8s-master-1-71 ~]# kubectl apply -f ingress-https.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:name: ingress-https             //ingress名字
spec:ingressClassName: nginx## 添加 tls 配置tls:- hosts:- httpd.hostname.cn            //https 解析域名secretName: web-hostname-cn    //secret证书名rules:- host: httpd.hostname.cn        //http 解析域名http:paths:- path: /pathType: Prefixbackend:service:name: httpd-webport:number: 80

[root@k8s-master-1-71 ~]# kubectl get ingress
NAME            CLASS   HOSTS               ADDRESS        PORTS     AGE
ingress-https   nginx   httpd.hostname.cn   192.168.1.73   80, 443   2m8s

---

思考：Ingress Controller怎么工作的？

Ingress Controller通过与 Kubernetes API 交互，动态的去感知集群中 Ingress 规则变化，然后读取它， 按照自定义的规则，规则就是写明了哪个域名对应哪个service，生成一段 Nginx 配置，应用到管理的 Nginx服务，然后热加载生效。 以此来达到Nginx负载均衡器配置及动态更新的问题。

流程包流程：客户端 ->Ingress Controller（nginx） -> 分布在各节点Pod

[root@k8s-master-1-71 ~]# kubectl get pods -n ingress-nginx
NAME                                      READY   STATUS      RESTARTS   AGE
ingress-nginx-admission-create-jp2xl      0/1     Completed   0          5h8m
ingress-nginx-admission-patch-ctjj5       0/1     Completed   1          5h8m
ingress-nginx-controller-85cdb79d-htwwh   1/1     Running     0          28m
[root@k8s-master-1-71 ~]# kubectl exec -it ingress-nginx-controller-85cdb79d-htwwh bash -n ingress-nginx
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
bash-5.1$ ps -ef
PID   USER     TIME  COMMAND1 www-data  0:00 /usr/bin/dumb-init -- /nginx-ingress-controller --election-id=ingress-controller-leader --controller-class=k87 www-data  0:01 /nginx-ingress-controller --election-id=ingress-controller-leader --controller-class=k8s.io/ingress-nginx --c28 www-data  0:00 nginx: master process /usr/local/nginx/sbin/nginx -c /etc/nginx/nginx.conf32 www-data  0:00 nginx: worker process33 www-data  0:00 nginx: worker process34 www-data  0:00 nginx: worker process35 www-data  0:00 nginx: worker process36 www-data  0:00 nginx: cache manager process167 www-data  0:00 bash173 www-data  0:00 ps -ef

进入ingress-nginx-controller容器查看守护进程，主要以下2个进程：

• nginx-ingress-controller 主要用于访问k8s api 获取创建的ingress原则，生成Nginx Vhost配置并生效；
• nginx 即Nginx本尊，做了一些优化和功能加强

补充：通过命令创建并导出ingress YAML

• 创建ingress：kubectl create ingress --rule=域名/=:80
• 导出ingress：kubectl create ingress --rule=域名/=:80 --dry-run=client -o yaml

# kubectl create ingress ingress-web --rule=nginx.hostname.cn/=nginx:80 --dry-run=client -o yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:creationTimestamp: nullname: ingress-web
spec:rules:- host: nginx.hostname.cnhttp:paths:- backend:service:name: nginxport:number: 80path: /pathType: Exact
status:loadBalancer: {}

---

课后作业

1、给一个pod创建service，并可以通过ClusterIP / NodePort访问

• 名称：web-service
• pod名称：web
• 容器端口：80

2、 任意名称创建deployment和service，使用busybox容器nslookup解析service

3、列出命名空间下某个service关联的所有pod，并将pod名称写到/opt/pod.txt文件中（使用标签筛选）

• 命名空间：default
• service名称：web

4、使用Ingress将美女示例应用暴露到外部访问

• 镜像：lizhenliang/java-demo（通过进入容器查看得知为tomcat应用）

小结：

本篇为 【Kubernetes CKA认证 Day6】的学习笔记，希望这篇笔记可以让您初步了解到 K8S中Service控制器以及它的三种类型，了解Service代理模式、Ingress等；课后还有扩展实践，不妨跟着我的笔记步伐亲自实践一下吧！

---

Tip：毕竟两个人的智慧大于一个人的智慧，如果你不理解本章节的内容或需要相关笔记、视频，可私信小安，请不要害羞和回避，可以向他人请教，花点时间直到你真正的理解。
