第十三节：图像形态学操作-腐蚀与膨胀

news 来源：原创 2025/8/12 11:06:20

引言

图像形态学是数字图像处理领域中的一个重要分支，它主要研究图像中物体的形状和结构。作为形态学操作的基础，腐蚀(Erosion)和膨胀(Dilation)是两种最核心的操作，广泛应用于图像预处理、特征提取、目标检测等多个领域。OpenCV作为最流行的计算机视觉库之一，提供了高效实现这些操作的函数。本文将深入探讨腐蚀与膨胀的原理、实现方法以及实际应用场景，帮助读者全面理解这两种基础但强大的图像处理技术。

一、形态学操作基础概念

1.1 什么是形态学操作

形态学操作是一组基于形状处理图像的操作，它通过结构元素(也称为核)与图像进行特定形式的相互作用来实现。这些操作特别适用于二值图像(黑白图像)，但也可以扩展到灰度图像。

形态学操作的核心思想是利用结构元素探测图像的结构特征。结构元素本质上是一个小矩阵，通常比处理的图像小得多，它定义了操作的邻域大小和形状。常见的结构元素形状包括矩形、椭圆形和十字形。

1.2 结构元素的重要性

结构元素在形态学操作中扮演着关键角色，它决定了操作的效果和特性：

大小：决定了操作的"力度"或影响范围
形状：影响操作的方向性和各向同性
锚点：通常位于中心，决定了操作的参考点

在OpenCV中，结构元素可以通过cv2.getStructuringElement()函数创建：

import cv2
import numpy as np# 创建矩形结构元素
kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))
# 创建椭圆形结构元素
kernel_ellipse = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))
# 创建十字形结构元素
kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (5,5))

1.3 形态学操作分类

基本的形态学操作包括：

腐蚀(Erosion)
膨胀(Dilation)
开运算(Opening) - 先腐蚀后膨胀
闭运算(Closing) - 先膨胀后腐蚀

此外还有基于这些基本操作的变体，如形态学梯度、顶帽变换、黑帽变换等。本文将重点讨论最基础的腐蚀和膨胀操作。

二、腐蚀操作(Erosion)详解

2.1 腐蚀的数学定义

腐蚀是形态学中最基本的操作之一。对于二值图像，腐蚀可以定义为：

A ⊖ B = {z | (B)ₐ ⊆ A}

其中：

A是输入图像
B是结构元素
z表示像素位置
(B)ₐ表示结构元素B平移a后的集合

简单来说，腐蚀操作检查结构元素覆盖的邻域是否完全属于前景(白色)区域。如果是，则中心像素保持前景；否则变为背景(黑色)。

2.2 腐蚀的直观理解

想象用一把"腐蚀刷子"(结构元素)在图像上滑动。只有当刷子完全覆盖前景区域时，中心点才会保留为前景；否则就会被"腐蚀"掉。

腐蚀的效果包括：

消除小的孤立点(噪声)
缩小物体尺寸
断开狭窄的连接部分
平滑物体边界

2.3 OpenCV中的腐蚀实现

在OpenCV中，腐蚀操作通过cv2.erode()函数实现：

eroded = cv2.erode(src, kernel, iterations=1)

参数说明：

src: 输入图像，通常是二值图像
kernel: 结构元素
iterations: 腐蚀操作的执行次数

示例代码：

import cv2
import numpy as np# 读取图像并转为灰度
image = cv2.imread('example.png', 0)
# 二值化
_, binary = cv2.threshold(image, 127, 255, cv2.THRESH_BINARY)# 创建3x3矩形结构元素
kernel = np.ones((3,3), np.uint8)# 腐蚀操作
eroded = cv2.erode(binary, kernel, iterations=1)# 显示结果
cv2.imshow('Original', binary)
cv2.imshow('Eroded', eroded)
cv2.waitKey(0)
cv2.destroyAllWindows()

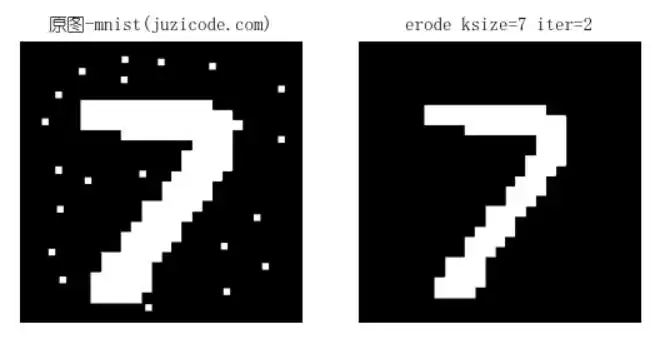

2.4 腐蚀的实际应用

去除小噪声点：腐蚀可以消除图像中孤立的白色噪声点
分离粘连物体：当物体轻微粘连时，腐蚀可以帮助分离
边缘细化：多次腐蚀可以使粗边缘变细
背景提取：通过腐蚀前景可以近似获取背景

2.5 腐蚀效果的影响因素

结构元素大小：较大的核会导致更强烈的腐蚀效果
结构元素形状：
- 矩形核：各向同性腐蚀
- 十字形核：主要腐蚀水平和垂直方向
- 椭圆形核：各向异性腐蚀
迭代次数：多次迭代相当于使用更大的核

三、膨胀操作(Dilation)详解

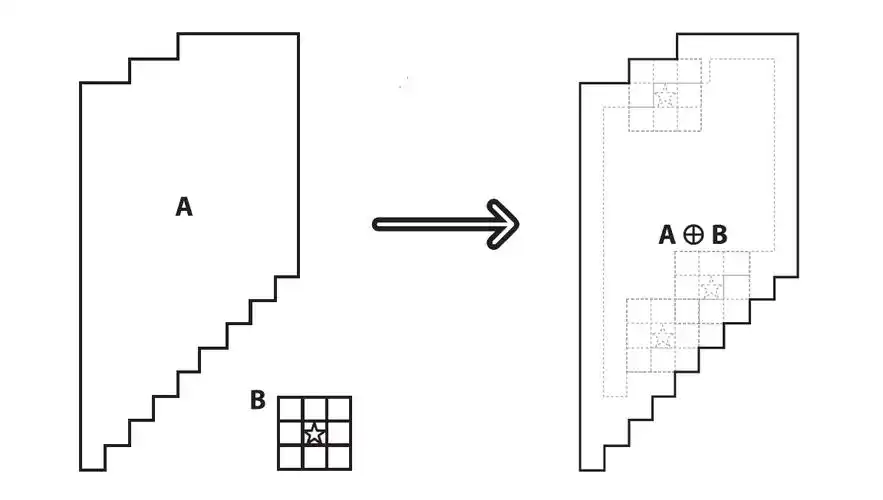

3.1 膨胀的数学定义

膨胀是腐蚀的对偶操作，其数学定义为：

A ⊕ B = {z | (B̂)ₐ ∩ A ≠ ∅}

其中：

A是输入图像
B是结构元素
B̂表示B的反射(对于对称结构元素，B̂=B)
z表示像素位置

简单来说，只要结构元素与前景区域有重叠，中心像素就会被设为前景。

3.2 膨胀的直观理解

想象用膨胀刷子在图像上滑动。只要刷子碰到任何前景像素，中心点就会被"膨胀"为前景。

膨胀的效果包括：

填充小的孔洞和裂缝
扩大物体尺寸
连接邻近的物体
平滑物体边界

3.3 OpenCV中的膨胀实现

在OpenCV中，膨胀操作通过cv2.dilate()函数实现：

dilated = cv2.dilate(src, kernel, iterations=1)

参数与腐蚀函数类似：

示例代码：

import cv2
import numpy as np# 读取图像并转为灰度
image = cv2.imread('example.png', 0)
# 二值化
_, binary = cv2.threshold(image, 127, 255, cv2.THRESH_BINARY)# 创建3x3矩形结构元素
kernel = np.ones((3,3), np.uint8)# 膨胀操作
dilated = cv2.dilate(binary, kernel, iterations=1)# 显示结果
cv2.imshow('Original', binary)
cv2.imshow('Dilated', dilated)
cv2.waitKey(0)
cv2.destroyAllWindows()

3.4 膨胀的实际应用

填充孔洞：膨胀可以填充前景区域中的小孔洞
连接断裂部分：可以修复断裂的文字或边缘
边缘加粗：多次膨胀可以使细边缘变粗
目标扩大：当需要强调某些区域时可以使用膨胀

3.5 膨胀效果的影响因素

与腐蚀类似，膨胀效果受以下因素影响：

结构元素大小：较大的核导致更强烈的膨胀
结构元素形状：影响膨胀的方向性
迭代次数：多次迭代相当于更大的核

四、腐蚀与膨胀的对比与结合

4.1 腐蚀与膨胀的对偶性

腐蚀和膨胀是一对互逆操作，满足以下对偶关系：

(A ⊖ B)� = Aᶜ ⊕ B̂
(A ⊕ B)ᶜ = Aᶜ ⊖ B̂

其中Aᶜ表示A的补集，B̂表示B的反射。

4.2 开运算与闭运算

通过组合腐蚀和膨胀，可以形成更有用的操作：

开运算(Opening)：先腐蚀后膨胀
- 公式：A ∘ B = (A ⊖ B) ⊕ B
- 效果：消除小物体，平滑大物体边界，不改变其面积
闭运算(Closing)：先膨胀后腐蚀
- 公式：A • B = (A ⊕ B) ⊖ B
- 效果：填充小孔洞，连接邻近物体，平滑边界

在OpenCV中，可以使用cv2.morphologyEx()函数实现这些操作：

# 开运算
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)
# 闭运算
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

4.3 形态学梯度

形态学梯度是膨胀与腐蚀的差值，可以用于边缘检测：

梯度 = (A ⊕ B) - (A ⊖ B)

在OpenCV中的实现：

gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)

五、实际应用案例

5.1 车牌识别中的字符分割

在车牌识别系统中，腐蚀和膨胀可用于处理字符分割：

# 车牌字符分割示例
plate = cv2.imread('plate.jpg', 0)
_, binary = cv2.threshold(plate, 0, 255, cv2.THRESH_BINARY_INV+cv2.THRESH_OTSU)# 使用水平方向的结构元素进行膨胀，连接字符笔画
horizontal_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (15,1))
dilated = cv2.dilate(binary, horizontal_kernel, iterations=2)# 查找轮廓
contours, _ = cv2.findContours(dilated, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)# 处理每个字符区域
for cnt in contours:x,y,w,h = cv2.boundingRect(cnt)char = binary[y:y+h, x:x+w]# 进一步处理单个字符...

5.2 医学图像处理

在细胞图像分析中，形态学操作可用于分离粘连的细胞：

# 细胞分割示例
cell = cv2.imread('cells.jpg', 0)
_, binary = cv2.threshold(cell, 0, 255, cv2.THRESH_BINARY_INV+cv2.THRESH_OTSU)# 腐蚀分离粘连细胞
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))
eroded = cv2.erode(binary, kernel, iterations=2)# 膨胀恢复细胞大小
dilated = cv2.dilate(eroded, kernel, iterations=2)# 查找轮廓
contours, _ = cv2.findContours(dilated, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
print(f"检测到{len(contours)}个细胞")

5.3 文档图像处理

去除文档图像中的噪声和干扰线：

# 文档去噪示例
doc = cv2.imread('document.jpg', 0)
_, binary = cv2.threshold(doc, 0, 255, cv2.THRESH_BINARY_INV+cv2.THRESH_OTSU)# 开运算去除小噪声
kernel_small = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
opened = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel_small)# 闭运算填充字符内部空隙
kernel_medium = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))
closed = cv2.morphologyEx(opened, cv2.MORPH_CLOSE, kernel_medium)# 去除水平线
horizontal_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (50,1))
detected_lines = cv2.morphologyEx(closed, cv2.MORPH_OPEN, horizontal_kernel)
result = cv2.subtract(closed, detected_lines)

六、高级技巧与优化

6.1 非矩形结构元素的应用

根据不同的应用场景，选择合适形状的结构元素：

# 不同形状结构元素的比较
image = cv2.imread('text.png', 0)
_, binary = cv2.threshold(image, 127, 255, cv2.THRESH_BINARY_INV)# 矩形核
rect_kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
# 椭圆核
ellipse_kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (3,3))
# 十字核
cross_kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (3,3))eroded_rect = cv2.erode(binary, rect_kernel)
eroded_ellipse = cv2.erode(binary, ellipse_kernel)
eroded_cross = cv2.erode(binary, cross_kernel)

6.2 自适应形态学操作

根据局部图像特性调整操作参数：

# 自适应阈值与形态学结合
adaptive = cv2.adaptiveThreshold(image, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C,cv2.THRESH_BINARY_INV, 11, 2)# 根据区域大小动态选择核大小
contours, _ = cv2.findContours(adaptive, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
for cnt in contours:area = cv2.contourArea(cnt)if area < 100:  # 小区域使用小核kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (3,3))else:           # 大区域使用大核kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (7,7))x,y,w,h = cv2.boundingRect(cnt)roi = adaptive[y:y+h, x:x+w]processed = cv2.morphologyEx(roi, cv2.MORPH_CLOSE, kernel)adaptive[y:y+h, x:x+w] = processed

6.3 形态学操作性能优化

对于大图像或实时处理，可以考虑以下优化策略：

适当减小迭代次数：有时减少迭代次数并使用稍大的核可以达到类似效果
图像金字塔：先在低分辨率图像上处理，再上采样
并行处理：利用OpenCV的并行框架或GPU加速
ROI处理：只对感兴趣区域进行形态学操作

# 使用ROI进行局部处理
roi = image[y1:y2, x1:x2]
processed_roi = cv2.erode(roi, kernel)
image[y1:y2, x1:x2] = processed_roi

七、总结

腐蚀和膨胀作为最基本的形态学操作，虽然概念简单，但在实际图像处理中发挥着重要作用。通过本文的详细讲解，我们了解到：

腐蚀用于消除小物体、分离粘连目标和细化边界
膨胀用于填充孔洞、连接断裂部分和扩大目标
结构元素的大小和形状显著影响操作效果
腐蚀和膨胀可以组合形成更复杂的形态学操作
这些操作在车牌识别、医学图像分析、文档处理等领域有广泛应用
