迅为RK3568开发板驱动指南Linux中通用SPI设备驱动

    在前面的章节中我们从0开始编写了一个mcp2515的驱动程序，而跟I2C设备类似，在Linux内核中也有着通用SPI设备驱动，在本章节将会讲解通用SPI设备驱动的使用，并讲解如何在应用程序中通过ioctl对SPI进行配置和使用。

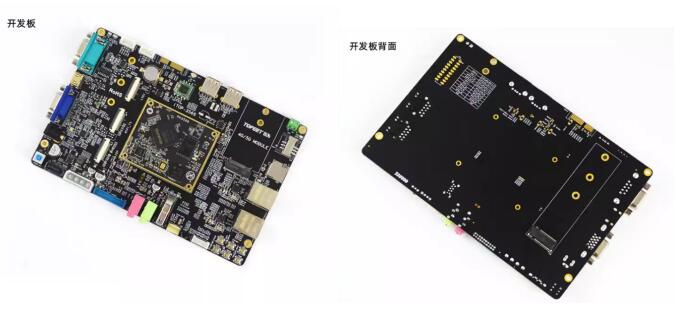

硬件：迅为RK3568开发板



193.1 内核和设备树配置

通用SPI设备驱动在迅为提供的Linux内核中默认已经勾选了，具体路径如下所示：

> Device Drivers

 > SPI support

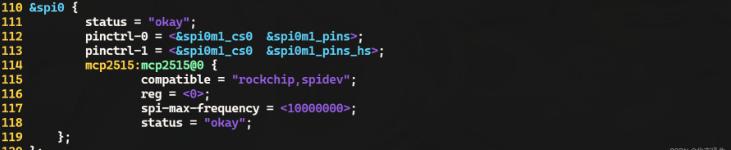

除了内核支持之外，还需要修改设备树，由于之前已经使能了SPI0，所以这直接修改之前编写的mcp2515设备树节点，具体设备树为“kernel/arch/arm64/boot/dts/rockchip/rk3568-evb1-ddr4-v10.dtsi”，修改完成的mcp2515节点如下所示：rockchip,spidev

&spi0 {

        status = "okay";

        pinctrl-0 = <&spi0m1_cs0  &spi0m1_pins>;

        pinctrl-1 = <&spi0m1_cs0  &spi0m1_pins_hs>;

        mcp2515:mcp2515@0 {

                compatible = "rockchip,spidev";

                reg = <0>;

                spi-max-frequency = <10000000>;

                status = "okay";

    };

};



保存退出之后，重新编译内核源码，最后将编译得到的boot.img烧写到开发板上。

而为了方便起见，迅为已经将修改完成的设备树以及编译完成的内核镜像放到了“iTOP-3568开发板\03_【iTOP-RK3568开发板】指南教程\02_Linux驱动配套资料\04_Linux驱动程序\119_mcp2515_07\01_编译好的内核镜像”路径下。

开发板启动之后，如果存在/dev/spidev0.0设备节点，证明设备树及内核配置正确，如下图所示：



/dev/spidev0.0 表示一个 SPI 总线上的具体设备。0.0 是一个标识符，用于区分系统中的不同 SPI 控制器和设备。这个标识符由两部分组成：

第一个数字 0：表示SPI总线的编号。一个系统中可能有多个SPI控制器，每个控制器对应一个总线编号，从0开始。

第二个数字0：表示连接在该SPI总线上的具体设备编号。一个SPI总线上可以连接多个设备，每个设备通过片选信号（Chip Select, CS）进行区分，设备编号从0开始。

在下个小节中，将会讲解内核源码中携带的spidev_test SPI测试程序进行讲解。

193.2 spidev_test工具使用

spidev_test是一个用于测试和调试SPI设备的命令行工具，通常在Linux系统上使用，它允许用户直接通过SPI总线与设备进行通信，可以发送数据并接收来自设备的响应。

spidev_test源码位于Linux源码的kernel/tools/spi目录下，如下图所示：

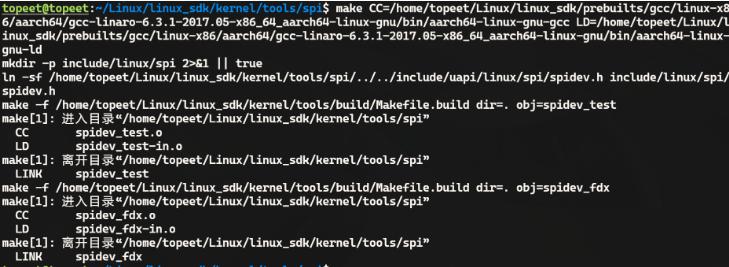

然后使用以下命令对该工具进行交叉编译

make CC=/home/topeet/Linux/linux_sdk/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-gcc LD=/home/topeet/Linux/linux_sdk/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-ld



编译好的文件如下图所示。



然后将编译好的可执行文件spidev_fdx和spidev_test拷贝到开发板上使用即可。接下来介绍一下工具的使用方法

1.spidev_test工具的使用：

基本介绍：spidev_test是一个用于测试和验证Linux中SPI设备驱动程序的用户空间工具。它使用spidev接口与SPI设备通信。这个工具主要用来检查SPI设备是否工作正常，以及对SPI设备进行基本的读写操作。

主要选项和参数

-D /dev/spidevX.Y：指定要测试的 SPI 设备节点。

-s <speed>：设置 SPI 时钟频率（以 Hz 为单位），例如 -s 1000000 表示 1 MHz。

-d <delay>：设置数据传输之间的延迟时间（以微秒为单位）。

-b <bits per word>：设置每个数据字的位数，通常是 8 或 16。

-H：以十六进制模式显示传输的数据。

（3）示例操作

读取设备信息：

spidev_test -D /dev/spidevX.Y -s 1000000



这会使用 1 MHz 的时钟频率从 SPI 设备读取数据，默认情况下以十六进制显示。

写入和读取数据：

spidev_test -D /dev/spidevX.Y -s 1000000 -b 8 -d 1000 -H -p 'hello'



这条命令会向 SPI 设备写入字符串 'hello'，并以十六进制模式显示设备的响应数据。-b 8 指定每个字的位数为 8，-d 1000 设置 1000 微秒的延迟。

连续传输：

spidev_test -D /dev/spidevX.Y -s 1000000 -b 8 -p 'abcdefgh'

这个示例将连续发送字节 'abcdefgh' 到 SPI 设备。



 2.spidev_fdx工具的使用

（1）基本介绍：spidev_fdx 是一个用于全双工 SPI 通信测试的命令行工具，主要用于在 Linux 系统上与 SPI 设备进行双向数据传输和测试。

（2）主要选项和参数

-D /dev/spidevX.Y：指定要测试的 SPI 设备节点。

-s <speed>：设置 SPI 时钟频率（以 Hz 为单位），例如 -s 1000000 表示 1 MHz。

-w <write_data>：指定要写入到 SPI 设备的数据，可以是十六进制或 ASCII 格式的字符串。

-r <read_size>：指定从 SPI 设备读取的数据大小（以字节为单位）。

-b <bits per word>：设置每个数据字的位数，通常是 8 或 16。

-d <delay>：设置数据传输之间的延迟时间（以微秒为单位）。

（3）示例操作

以下是几个使用 spidev_fdx 工具的示例操作：

发送和接收数据：

spidev_fdx -D /dev/spidevX.Y -s 1000000 -w 'hello' -r 5

这会向 SPI 设备写入字符串 'hello'，并从设备读取 5 个字节的响应数据。

设置时钟频率和延迟：

spidev_fdx -D /dev/spidevX.Y -s 500000 -d 200 -w 'abcdef' -r 10

这个示例将 SPI 时钟频率设置为 500 kHz，数据写入延迟为 200 微秒，并向设备写入字符串 'abcdef'，然后读取 10 个字节的响应数据。

193.3 应用程序中如何使用SPI

在第一个小节中使能了内核中的通用SPI，而在第二小节讲解了spidev_test工具的使用，在本小节将根据spidev_test工具的源码，编写mcp2515通用SPI驱动程序的应用程序。

在应用程序中可以通过ioctl来获取和配置SPI的相关属性，并实现SPI数据的发送和接收，SPI的ioctl宏定义在“/usr/include/linux/spi/spidev.h”，部分ioctl cmd如下所示：

/* 读取 / 写入 SPI 模式（SPI_MODE_0..SPI_MODE_3）（限制为 8 位） */

#define SPI_IOC_RD_MODE                 _IOR(SPI_IOC_MAGIC, 1, __u8)  // 读取 SPI 模式

#define SPI_IOC_WR_MODE                 _IOW(SPI_IOC_MAGIC, 1, __u8)  // 写入 SPI 模式

/* 读取 / 写入 SPI 位顺序 */

#define SPI_IOC_RD_LSB_FIRST            _IOR(SPI_IOC_MAGIC, 2, __u8)  // 读取 SPI 低位优先

#define SPI_IOC_WR_LSB_FIRST            _IOW(SPI_IOC_MAGIC, 2, __u8)  // 写入 SPI 低位优先

/* 读取 / 写入 SPI 设备字长（1..N） */

#define SPI_IOC_RD_BITS_PER_WORD        _IOR(SPI_IOC_MAGIC, 3, __u8)  // 读取 SPI 每字位数

#define SPI_IOC_WR_BITS_PER_WORD        _IOW(SPI_IOC_MAGIC, 3, __u8)  // 写入 SPI 每字位数

/* 读取 / 写入 SPI 设备默认最大速度（Hz） */

#define SPI_IOC_RD_MAX_SPEED_HZ         _IOR(SPI_IOC_MAGIC, 4, __u32) // 读取 SPI 最大速度（Hz）

#define SPI_IOC_WR_MAX_SPEED_HZ         _IOW(SPI_IOC_MAGIC, 4, __u32) // 写入 SPI 最大速度（Hz）

/* 读取 / 写入 SPI 模式字段 */

#define SPI_IOC_RD_MODE32               _IOR(SPI_IOC_MAGIC, 5, __u32) // 读取 SPI 模式（32 位）

#define SPI_IOC_WR_MODE32               _IOW(SPI_IOC_MAGIC, 5, __u32) // 写入 SPI 模式（32 位）

可以通过上述ioctl cmd来对SPI设备进行初始化，编写完成的初始化函数如下所示：

int fd;             // SPI设备文件描述符

int mode = SPI_MODE_0;  // SPI模式

int bits = 8;       // 每字比特数

int speed = 10000000;   // 最大SPI总线速度（Hz）

int spi_init(void){

    int ret;

    // 打开SPI设备文件

    fd = open("/dev/spidev0.0", O_RDWR);

    if(fd < 0){

        printf("打开 /dev/spidev0.0 错误\n");

        return -1;

    }

    /*

     * 设置SPI模式

     */

    ret = ioctl(fd, SPI_IOC_WR_MODE32, &mode);

    if (ret == -1)

        printf("无法设置SPI模式\n");

    ret = ioctl(fd, SPI_IOC_RD_MODE32, &mode);

    if (ret == -1)

        printf("无法获取SPI模式\n");

    /*

     * 设置每字比特数

     */

    ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);

    if (ret == -1)

        printf("无法设置每字比特数\n");

    ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits);

    if (ret == -1)

        printf("无法获取每字比特数\n");

    /*

     * 设置最大传输速度

     */

    ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);

    if (ret == -1)

        printf("无法设置最大传输速度\n");

    ret = ioctl(fd, SPI_IOC_RD_MAX_SPEED_HZ, &speed);

    if (ret == -1)

        printf("无法获取最大传输速度\n");

    printf("SPI模式: 0x%x\n", mode);

    printf("每字比特数: %d\n", bits);

    printf("最大速度: %d Hz (%d KHz)\n", speed, speed / 1000);

    return 0;

}

通过该函数可以设置SPI的模式、比特数以及最大传输速度，然后根据spidev_test工具源码的传输函数来编写传输函数，具体函数内容如下所示：

/*

 * 执行SPI数据传输.

 * 参数:

 *   fd - SPI设备文件描述符

 *   tx - 发送缓冲区

 *   rx - 接收缓冲区

 *   len - 数据长度

 * 返回0表示成功，-1表示失败.

 */

int transfer(int fd, char *tx, char *rx, int len)

{

    int ret;

    struct spi_ioc_transfer tr = {

        .tx_buf = (unsigned long)tx,

        .rx_buf = (unsigned long)rx,

        .len = len,

        .delay_usecs = delay,

        .speed_hz = speed,

        .bits_per_word = bits,

    };

    ret = ioctl(fd, SPI_IOC_MESSAGE(1), &tr);

    if (ret < 1){

        printf("无法发送SPI消息\n");

        return -1;

    }

    return 0;

}

在前面的章节中一步步的编写了mcp2515的复位函数、配置函数、读函数和写函数，而现在可以直接在应用程序通过刚刚编写的传输函数向SPI设备发送一系列的SPI指令，一个编写完成的mcp2515的应用程序代码如下所示：

#include <stdio.h>

#include <sys/ioctl.h>

#include <linux/spi/spidev.h>

#include <sys/types.h>

#include <sys/stat.h>

#include <fcntl.h>

#include <string.h>

#define RESET   0xc0    // 复位命令

#define CANSTAT 0x0e    // CAN状态寄存器地址

#define READ    0x03    // 读命令

#define CANCTRL 0x0f    // CAN控制寄存器地址

#define WRITE   0x02    // 写命令

int fd;             // SPI设备文件描述符

int mode = SPI_MODE_0;  // SPI模式

int bits = 8;       // 每字比特数

int speed = 10000000;   // 最大SPI总线速度（Hz）

int delay;          // 延迟时间（微秒）

/*

 * 初始化SPI通信.

 * 返回0表示成功，-1表示失败.

 */

int spi_init(void){

    int ret;

    // 打开SPI设备文件

    fd = open("/dev/spidev0.0", O_RDWR);

    if(fd < 0){

        printf("打开 /dev/spidev0.0 错误\n");

        return -1;

    }

    /*

     * 设置SPI模式

     */

    ret = ioctl(fd, SPI_IOC_WR_MODE32, &mode);

    if (ret == -1)

        printf("无法设置SPI模式\n");

    ret = ioctl(fd, SPI_IOC_RD_MODE32, &mode);

    if (ret == -1)

        printf("无法获取SPI模式\n");

    /*

     * 设置每字比特数

     */

    ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);

    if (ret == -1)

        printf("无法设置每字比特数\n");

    ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits);

    if (ret == -1)

        printf("无法获取每字比特数\n");

    /*

     * 设置最大传输速度

     */

    ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);

    if (ret == -1)

        printf("无法设置最大传输速度\n");

    ret = ioctl(fd, SPI_IOC_RD_MAX_SPEED_HZ, &speed);

    if (ret == -1)

        printf("无法获取最大传输速度\n");

    printf("SPI模式: 0x%x\n", mode);

    printf("每字比特数: %d\n", bits);

    printf("最大速度: %d Hz (%d KHz)\n", speed, speed / 1000);

    return 0;

}

/*

 * 执行SPI数据传输.

 * 参数:

 *   fd - SPI设备文件描述符

 *   tx - 发送缓冲区

 *   rx - 接收缓冲区

 *   len - 数据长度

 * 返回0表示成功，-1表示失败.

 */

int transfer(int fd, char *tx, char *rx, int len)

{

    int ret;

    struct spi_ioc_transfer tr = {

        .tx_buf = (unsigned long)tx,

        .rx_buf = (unsigned long)rx,

        .len = len,

        .delay_usecs = delay,

        .speed_hz = speed,

        .bits_per_word = bits,

    };

    ret = ioctl(fd, SPI_IOC_MESSAGE(1), &tr);

    if (ret < 1){

        printf("无法发送SPI消息\n");

        return -1;

    }

    return 0;

}

int main(int argc, char *argv[]){

    char reset_cmd[1] = {RESET};    // 复位命令数组

    char rd_canstat[2] = {READ, CANSTAT};  // 读CAN状态寄存器命令数组

    char canstat[4] = {0};          // 存储CAN状态的缓冲区

    char wr_canctrl[] = {WRITE, CANCTRL, 0x00};  // 写CAN控制寄存器命令数组

    // 初始化SPI通信

    spi_init();

    // 执行SPI数据传输

    // 1. 发送复位命令

    transfer(fd, reset_cmd, NULL, sizeof(reset_cmd));

    // 2. 读取CAN状态

    transfer(fd, rd_canstat, canstat, sizeof(canstat));

    printf("CAN状态为 %x\n", canstat[2]);

    // 清空canstat缓冲区

    memset(canstat, 0, sizeof(canstat));

    // 3. 写入CAN控制

    transfer(fd, wr_canctrl, NULL, sizeof(wr_canctrl));

    // 4. 再次读取CAN状态

    transfer(fd, rd_canstat, canstat, sizeof(canstat));

    printf("CAN状态为 %x\n", canstat[3]);

    return 0;

}

193.4 运行测试

193.4.1 编译应用程序

上一小节编写好的app.c应用程序源码已经放在了“iTOP-3568开发板\03_【iTOP-RK3568开发板】指南教程\02_Linux驱动配套资料\04_Linux驱动程序\119_mcp2515_07\02_app”目录下。

首先进行应用程序的编译，因为测试APP是要在开发板上运行的，所以需要aarch64-linux-gnu-gcc来编译，输入以下命令，编译完成以后会生成一个app的可执行程序，如下图所示：

 aarch64-linux-gnu-gcc app.c -o app



然后将编译完成的可执行程序拷贝到开发板上.

193.4.2 运行测试

首先将193.1小节编译好的内核镜像烧写到开发板上，然后将可执行程序app文件拷贝到开发板上，拷贝完成如下所示：



 然后运行可执行程序app，如下图所示。



在应用程序中，发送完复位指令之后，第一条打印can状态寄存器的值为80，表示mcp2515已经处在了配置模式。第二条打印can状态寄存器的值为00，表示mcp2515已经处于正常模式，这就说明上一小节编写的应用程序正常运行。

至此，关于通用SPI驱动和在应用程序中使用SPI实验就完成了。
