BLE透传方案，IoT短距无线通信的“中坚力量”

news 来源：原创 2025/6/10 15:43:08

在物联网（IoT）短距无线通信生态系统中，低功耗蓝牙（BLE）数据透传是一种无需任何网络或基础设施即可完成双向通信的技术。其主要通过简单操作串口的方式进行无线数据传输，最高能满足2Mbps的数据传输速率，可轻松实现设备之间的快速数据同步和实时交互，例如传输传感器数据、低采样率音频/图像与控制指令等。

低功耗蓝牙（BLE）数据透传解决方案

具体而言，BLE透传技术是一种采用蓝牙通信协议在设备之间实现数据透明传输的技术，设备在通信时会互相验证身份和安全密钥，具有较高的安全性。在不对MCU传输数据进行处理或修改的情况下，BLE透传方案允许一个设备（如智能传感器）通过BLE透传模块将数据以无线蓝牙传输的方式“透传”给另一个设备（如智能手机）。

BLE透传方案，功耗、距离与速率的完美“融合”

对于开发者而言，BLE透传方案相对简单，无需具备完善的蓝牙软件开发技能及射频知识，即可快速上手，只要简单几步设置就可实现蓝牙透传，从而加速产品的开发流程，例如：

BLE透传方案通常提供标准的接口（如 UART、SPI 等），方便其与各种微控制器或其他设备进行连接。以UART接口为例，开发者只需将需要传输数据的设备的UART引脚与BLE透传模块的UART引脚相连，就可像使用普通串口通信一样进行数据传输，而不需要深入了解蓝牙协议的复杂细节。

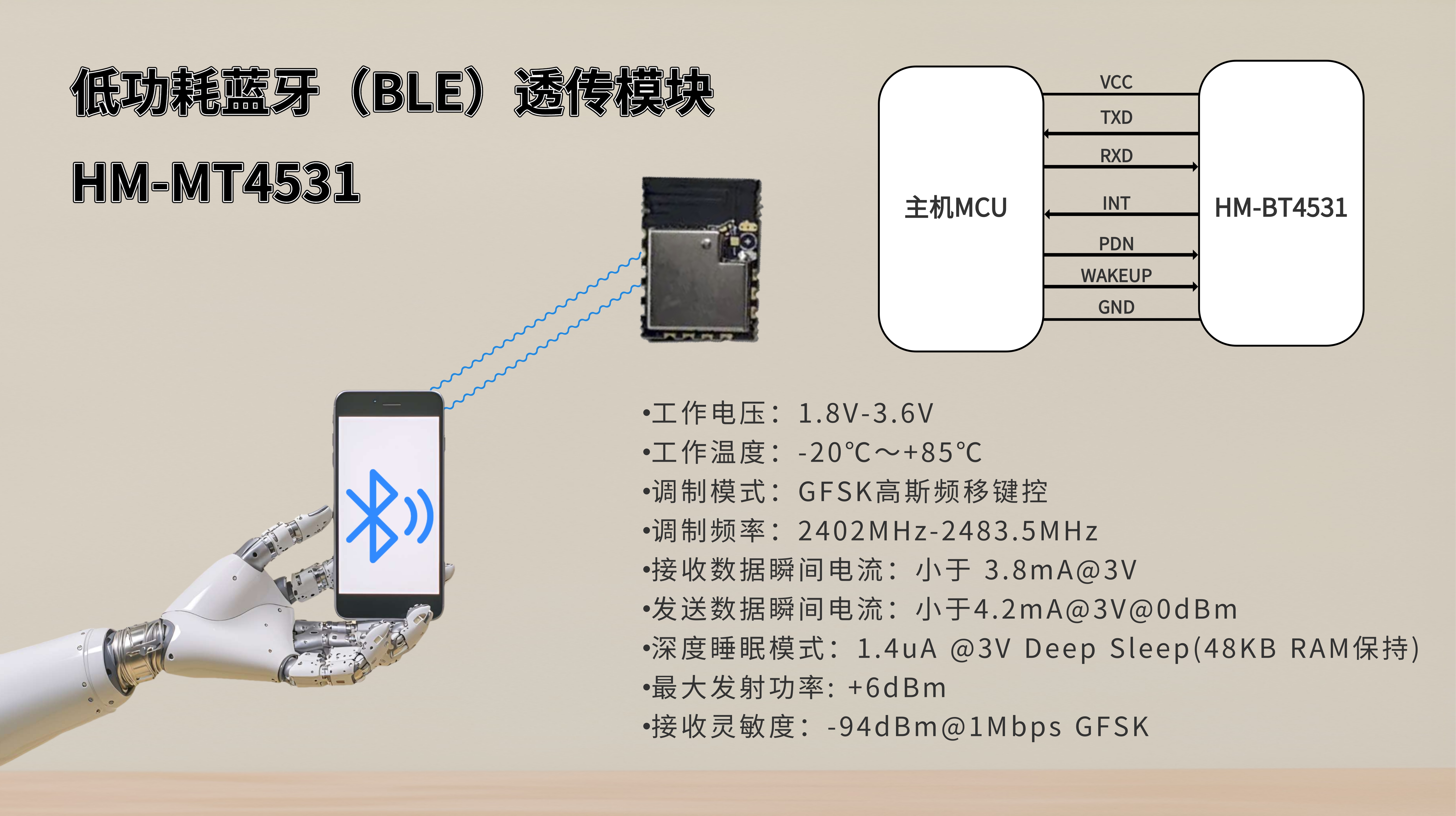

低功耗蓝牙数据透传解决方案示例图

同时，BLE透传方案还支持多设备连接，即一个BLE透传模块可以连接至多个BLE透传模块，并准确地将数据透传至指定的BLE透传模块中。BLE透传模块在不同的应用中会有不同的工作场景，某些特定应用下会要求支持多连接。

此外，BLE透传方案还具备较强的兼容性，只要设备支持蓝牙BLE4.2及以上规范，就可在不同厂家、不同类型的设备之间实现互联互通；BLE透传方案的功耗极低，尤其适用于电池供电的物联网设备，可保证设备长时间的稳定运行；BLE透传方案的抗干扰能力较强，其采用了更先进的调制解调技术和信道编码方案，在复杂的无线环境中能有效降低误码率，提高数据传输的可靠性。

值得一提的是，BLE透传方案还提供丰富的AT指令用于配置模块参数。例如，支持AT指令软件复位模块，获取MAC地址；支持AT指令调整蓝牙连接间隔，控制不同的转发速率（动态功耗调整）；支持AT指令调整发射功率，修改广播间隔，自定义广播数据，自定义设备识别码，设定数据延时(用户CPU串口接收准备时间)，修改串口波特率，修改模块名，均会掉电保存。

BLE透传方案，应用广泛，前景向好

在智能家居系统中，通过采用BLE透传方案，BLE透传模块可以连接各种传感器（如温湿度传感器、光照传感器等），并将传感器采集的数据传输到智能家居网关或用户的智能手机上。例如，温湿度传感器将室内的温湿度数据发送给蓝牙透传模块，模块再将数据透传到手机上的智能家居应用程序，用户就可以随时查看室内环境数据。

在一些便携式医疗设备（如可穿戴式健康监测设备）中，BLE透传模块发挥着重要作用。例如，智能手环通过内置的传感器采集心率、血压等健康数据，然后利用BLE透传模块将这些数据传输到用户手机上的医疗健康应用程序，便于用户和医护人员查看和分析数据。

如上图所示，HM-BT4531就是⼀款基于CMT4531低功耗蓝牙5.1芯片实现的⽆线数据透传模块，通过与设备MCU配合，可快速实现BLE从设备与⼿机、平板等BLE主设备的连接和数据通信，MCU资源占⽤低，开发简单。

HM-BT4531数据透传模块⽤户接⼝使⽤通⽤串⼝设计，全双⼯双向通讯，最低波特率⽀持9600bps。⽀产持2M速率数据传输，⽀持丰富的AT指令集⽤于蓝牙设备名称修改，⼴播及连接参数修改，安全密码设品置等功能。CMT4531具有优越的射频性能，其最⼤发射功率为+6dBm，在0dBm发射功率下，其功特耗仅为4.2mA@3.3v，接收电流为3.8mA@3.3V。在休眠模式下，保持全部48kBRAM内容，其系统功耗性仅为1.4uA。在待机模式下，功耗仅为130nA。

HM-BT4531数据透传模块通过完整的BQB/FCC/CE/IC/SRRC认证，符合ROHS/REACH/CAProp65标准要求。

展望未来，随着技术的不断成熟和应用场景的不断拓展，BLE透传方案将有望凭借着实现简单、功耗较低与传输速率较高等优势，在物联网（IoT）短距无线通信生态系统中发挥更加重要的作用，为人们的生活带来更多便利和惊喜。
