计算机组成（1）——CPU与存储器的连接
目录
CPU与存储器的连接
1.内存条的设计思路
如何读取存储元上是0还是1
存储数据1010
系统的将这些存储元连接起来
2.译码器的原理
3.加入控制电路
4.位扩展
5.字扩展
CPU与存储器的连接
1.内存条的设计思路

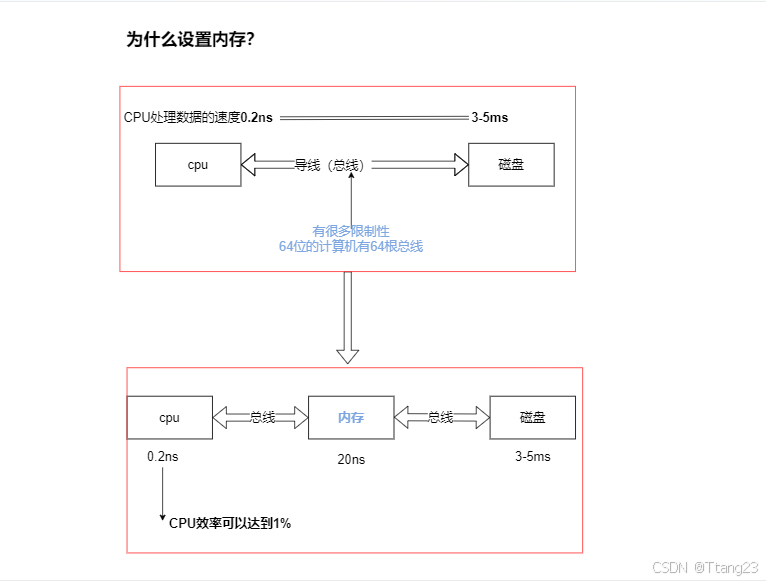

内存条：存储体、MAR（地址寄存器）、MDR（数据寄存器）
其中，存储体上有很多个存储单元（电路元件：存储元）

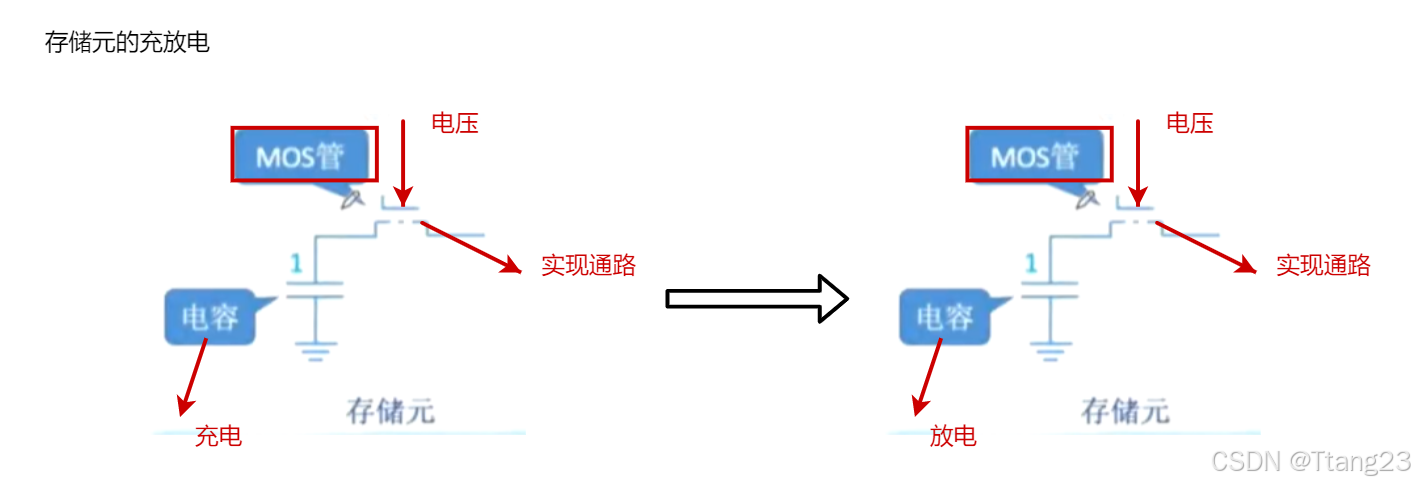

MOS管是半导体——通过加电压实现充电放电，从而储存0或1（有电荷为1）
如何读取存储元上是0还是1
给MOS加电压，检测线路上是否有电流流过。
存储数据1010
我需要四个存储元，这四个存储元构成一个存储单元（瞎说的，存储单元一般是八个存储元8bit）。通过控制其中电容器是否带电，来存储1010的信息。
系统的将这些存储元连接起来
我们需要添加横向和纵向的导线，可以充电也可以读取数据（放电）
地址总线连接MOS管，控制存储元的开关，单独的一条横着的线叫字选线
数据总线连接线路，读取存储元的数据，单独的一条竖着的线叫数据线
读取过程：先打开字选线，与此同时数据线开始读取。（存1的存储元会放电）
2.译码器的原理
译码器可以帮助内存通过小地址来控制多数资源。

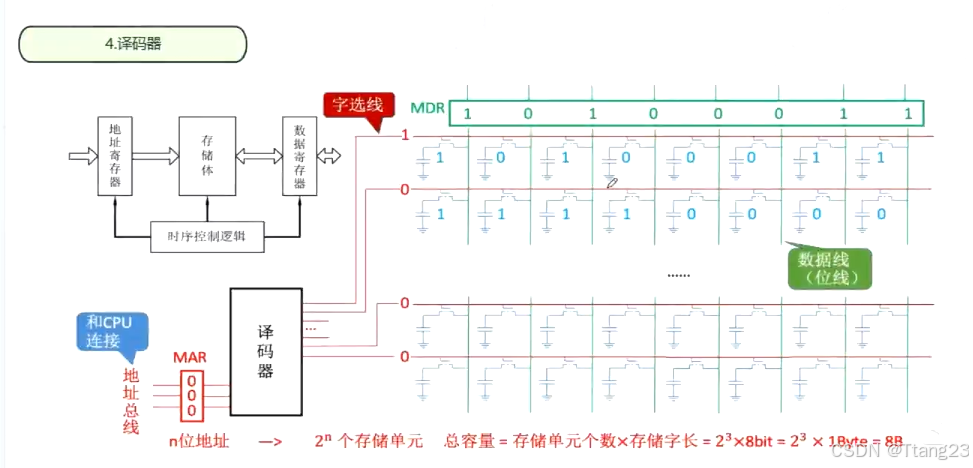

看下面这张图，3根地址总线通过MAR和译码器连接，MAR上是0 0 0
☝️3个线的表达可以为000，001，010......8种地址通过译码器去映射不同的字选线，实现三根总线对八根字选线的控制———此时，这个译码器就是3：8译码器
由于我们是用电信号进行信息传输，电信号必然存在不稳定的情况。
所以在MAR中的电信号稳定之前，MAR中的地址信息是不能送到译码器当中的。
（这就是控制电路的一个作用，只有当MAR稳定后，控制电路才会打开译码器的开关）
输出也同样，只有在电路稳定后，控制电路会控制MDR把数据送出给数据总线
3.加入控制电路
线路继续增加
片选器CS/CE：芯片选择信号。芯片在平时默认都是不工作的。片选器通过片选线去选中芯片，告知其是否要工作。

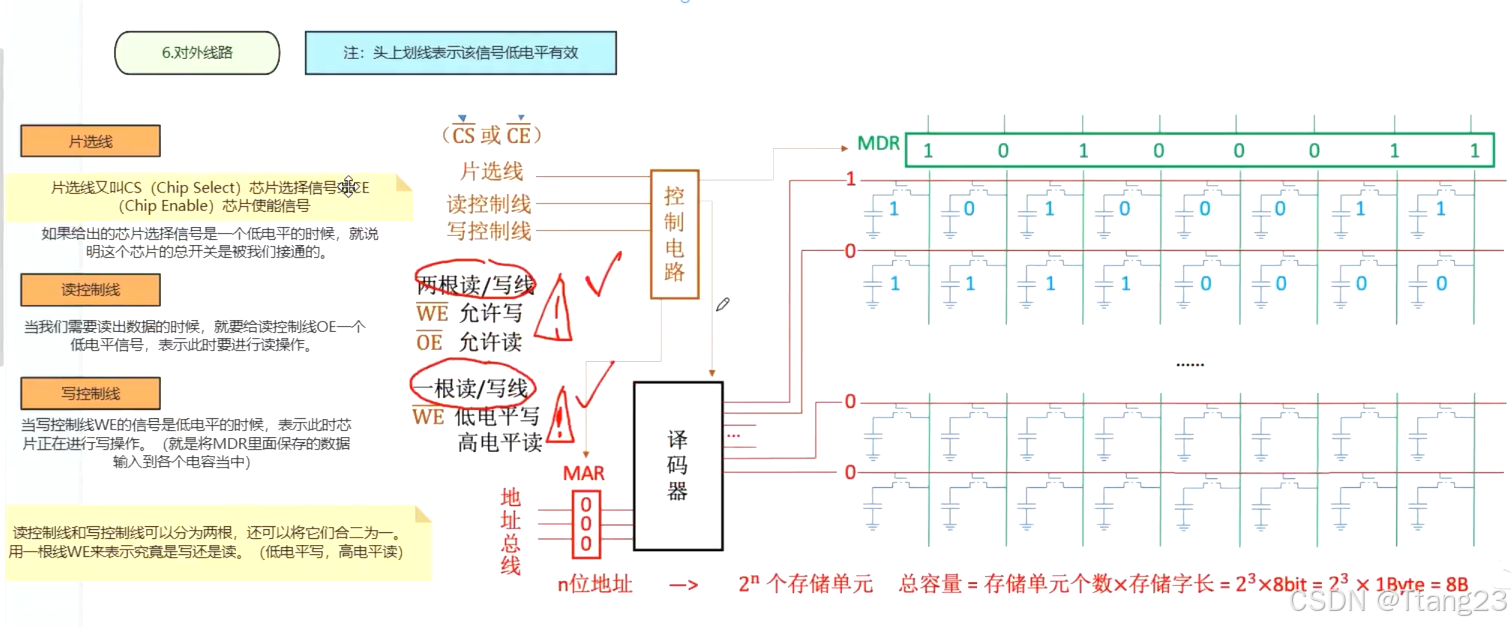

看下图，CE上面有一条横线——默认低电平有效，即如果其给芯片的选择信号是一个低电平的话，证明这个芯片的总开关被接通。
读写控制线WE/OE：
两根线：一根读控制线，一根写控制线。WE允许写，OE允许读。（低电平）
一根线：WE一般上面有一杠，低电平写，高电平读
4.位扩展
芯片从一片芯片扩展到一组芯片
示例：我们买了一块8K×1位的存储芯片，我们如何让他与CPU连接
5.字扩展
纵向扩展存储单元
译码器有很多种形式，这是根据字扩展的芯片数量决定的
