使用 ANSYS Forming 和 LS-DYNA 进行金属成形仿真简介

news 来源：原创 2025/7/16 23:24:23

了解金属成型

金属成型是制造业中的关键过程，其中原材料通过变形转化为所需的形状。这可能包括冲压、弯曲和深拉等操作。这些工艺的质量和效率在很大程度上取决于对各种参数的精确控制，例如材料特性、工具几何形状和加工条件。为了优化这些参数并确保成功成型，模拟起着至关重要的作用。用于此类仿真的领先软件工具包括 ANSYS Forming 和 LS-DYNA。

什么是 ANSYS Forming？

ANSYS Forming 是 ANSYS Inc. 开发的一款专用软件，用于仿真钣金成形工艺。它利用先进的有限元分析（FEA）技术来预测金属在不同成型条件下的行为。使用 ANSYS Forming 的主要优势包括：

准确预测：ANSYS Forming 提供高保真仿真，可以预测皱纹、裂纹和变薄等潜在问题，帮助工程师在实际生产之前缓解这些问题。
优化功能：该软件允许用户调整各种参数并在虚拟环境中查看效果，从而优化成型工艺。
与 ANSYS 生态系统集成：作为 ANSYS 套件的一部分，它与其他 ANSYS 产品无缝集成，有助于实现全面的工程仿真方法。

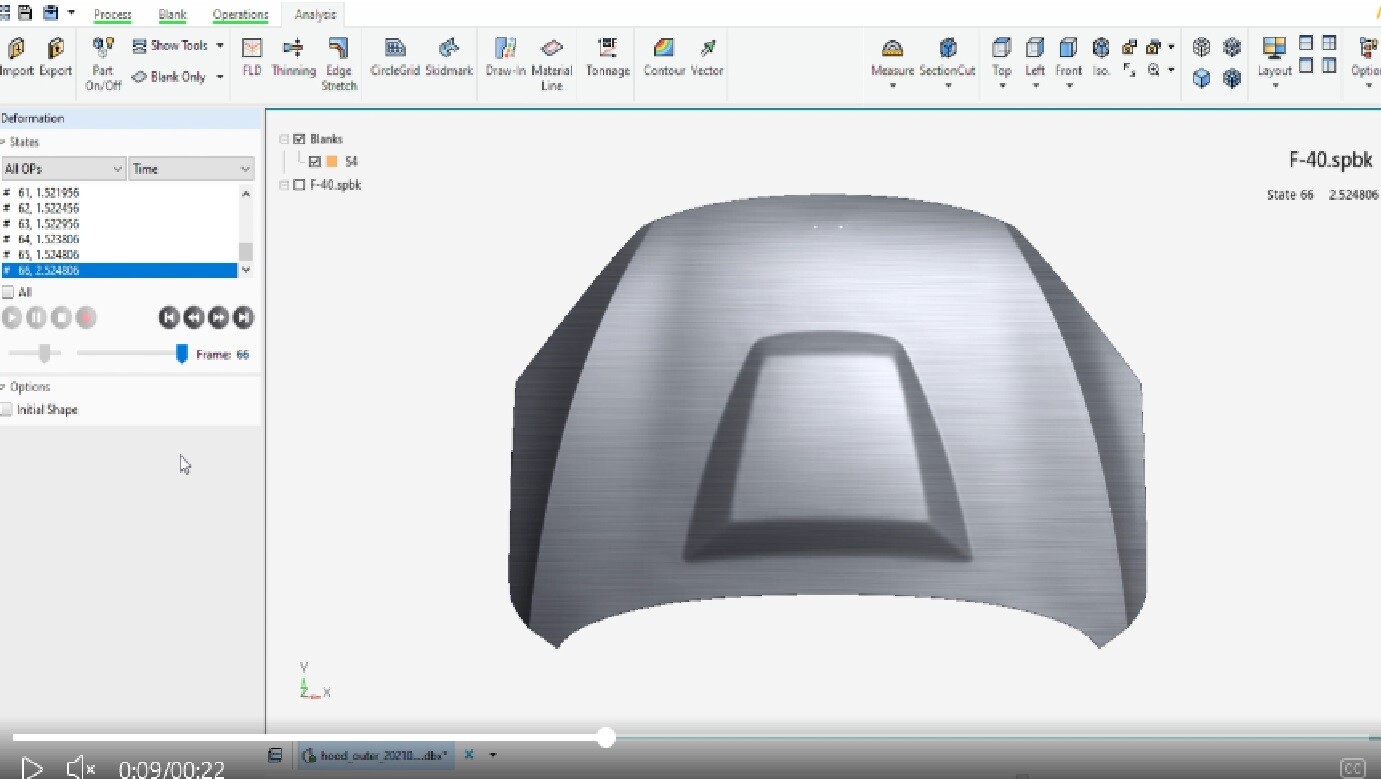

Ansys Forming 易于使用且直观的界面示例，用于设置金属成型问题。其他分步视频内容将遵循此博客系列。

什么是 LS-DYNA？

ANSYS Forming 使用 LS-DYNA 作为底层求解器技术。LS-DYNA 是由利弗莫尔软件技术公司（LSTC）开发的一款高度先进的通用多物理场仿真软件，该公司现在是 ANSYS Inc. 的一部分。LS-DYNA 以其稳健性和多功能性而闻名，广泛用于动态仿真，包括涉及材料之间复杂交互的仿真。在金属成型方面，LS-DYNA 提供：

显式和隐式求解器：这些求解器处理高速和准静态过程，使 LS-DYNA 适用于各种成型操作。
材料建模：LS-DYNA 支持广泛的材料模型库，可以准确表示各种条件下的金属行为。
高性能：LS-DYNA 旨在充分利用高性能计算资源，从而能够模拟非常大型和复杂的模型。

仿真在金属成型

中的作用仿真金属成型工艺至关重要，原因如下：

降低成本：通过在设计过程的早期识别潜在问题，仿真有助于减少对物理原型的需求，从而节省成本。
提高质量：仿真使工程师能够优化工艺参数，以实现更好的最终产品的质量和一致性。
更短的开发周期：虚拟测试通过实现设计的快速迭代和改进来加速开发周期。

使用 ANSYS Forming 进行金属成形仿真ANSYS

Forming 入门

定义几何结构：使用 ANSYS Forming 的第一步是定义金属板和成型工具的几何结构。这可以通过将 CAD 模型导入软件来完成。
Material Properties（材料属性）：接下来，指定要成型的金属的材料属性。ANSYS Forming 包括一个全面的材料模型数据库，但也可以定义自定义材料。
设置工艺参数：定义成型工艺参数，例如冲头速度、摩擦条件和边界条件。
网格划分：为金属板生成有限元网格。网格质量对于精确仿真至关重要，ANSYS Forming 提供了高级网格划分工具来创建最佳网格。
模拟：运行模拟以查看金属如何变形。ANSYS Forming 提供详细的结果，包括应力分布、厚度变化和潜在故障位置。

ANSYS Forming 的高级功能

多阶段成型：模拟涉及多个阶段的复杂成型过程，例如渐进式冲压。
优化工具：使用内置的优化工具自动调整工艺参数以获得最佳结果。
与其他 ANSYS 产品集成：将成形仿真与结构分析、热分析和其他类型的仿真相结合，实现全面的方法。

实际应用

汽车行业

在汽车行业，金属成形仿真用于设计和优化零部件，例如车身面板、底盘零件和结构加固。ANSYS Forming 和 LS-DYNA 均被广泛使用，以确保这些部件满足严格的安全和性能标准。

航空航天业

航空航天业依靠金属成型仿真来制造轻质但坚固的组件。高保真模拟有助于减少材料浪费并确保关键组件的结构完整性。

消费电子产品

在消费电子产品中，成型模拟用于制造既美观又耐用的外壳和结构组件。ANSYS Forming 和 LS-DYNA 有助于优化这些流程，以实现所需的质量和精度。

结论

使用 ANSYS Forming 和 LS-DYNA 进行金属成形仿真是现代制造业中必不可少的工具。它们提供对成型工艺的详细见解，有助于优化设计、降低成本和提高产品质量。ANSYS Forming 为特定成型应用提供了一种用户友好且简化的方法，而 LS-DYNA 则为复杂仿真提供了无与伦比的灵活性和高级功能。这些工具共同使工程师能够突破金属成型的界限，从而促进各个行业的创新和改进。
